Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601192708 ( GSB20-2RCE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601192708 ( GSB20-2RCE )

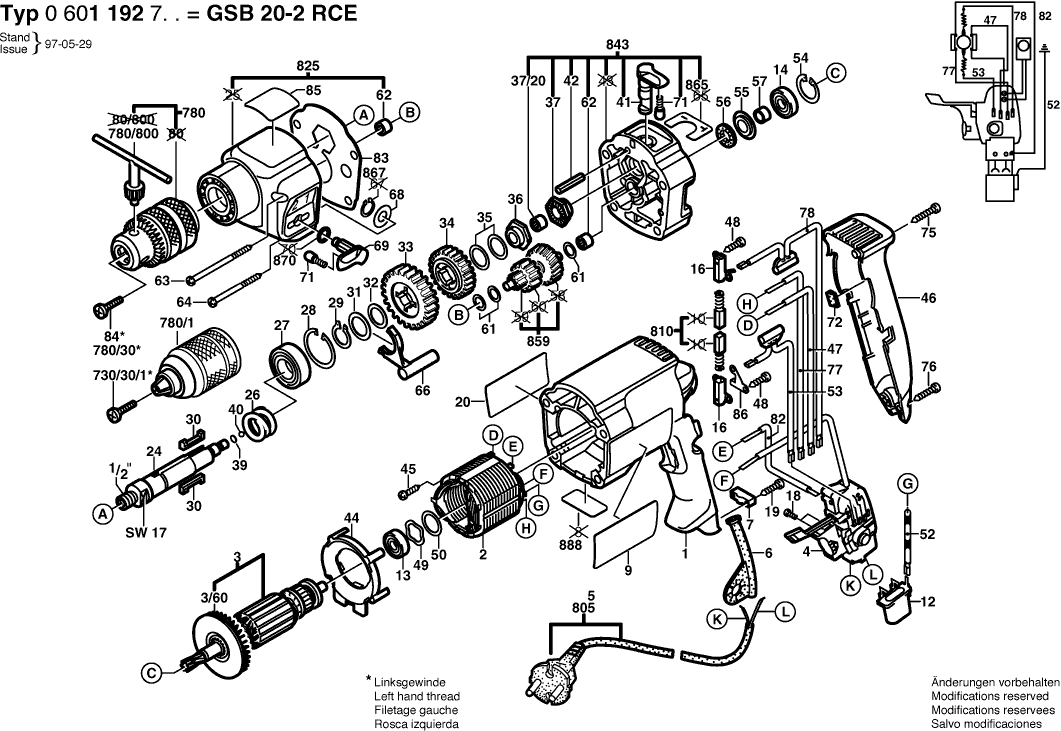

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0601192708 ( GSB20-2RCE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse BLAU
1 2605104586 12.41 14.77

Polschuh 220-240V
2 2604220436 15.71 18.69

Anker 230-240V
3 2604010865 55.25 65.75

Lüfter
3/60 2606610049 1.70 2.02

Schalter
4 2607200239 168.86 200.94

Tülle Ø6,9 MM
6 2600707059 2.24 2.67

Leitungshalter
7 2601035001 1.18 1.40

Firmenschild SONNENSEITE
9 2601119392 2.71 3.22

Nicht mehr lieferbar, kein Ersatz
12 2607329114

Kugellager 7x22x7
13 1900905018 13.93 16.58

Kugellager 9x24x7
14 2600905095 9.53 11.34

Bürstenhalter
16 2604337016 0.83 0.99

Zylinderschraube M3x6,5-4.8
18 2603410001 1.18 1.40

Schraube 4x16
19 2603490022 0.83 0.99

Hinweisschild SCHATTENSEITE
20 2601119393 2.71 3.22

Nicht mehr lieferbar, kein Ersatz
24 2606135013

Druckfeder
26 2604616002 1.18 1.40

Rillenkugellager 17x35x10
27 1900905163 8.45 10.06

Sicherungsring DIN 472 35x1,5 MM
28 2916660014 1.18 1.40

Sicherungsring DIN 471 17x1 MM
29 2916650008 1.18 1.40

Flachkeil
30 2602300028 4.10 4.88

Haltescheibe
31 2600101671 1.18 1.40

Ausgleichscheibe 1,0 MM
32 2600101515 0.83 0.99

Stirnrad Z=48
33 2606317045 8.45 10.06

Stirnrad Z=36
34 2606317037 23.75 28.26

Ausgleichscheibe 0,5 MM
35 2600101616 2.24 2.67

Ausgleichscheibe 0,3 Mm
35 2600101617 1.18 1.40

Rastscheibe
36 2600190052 5.33 6.34

Rastscheibe
37 2600190057 10.73 12.77

Nadellager Ø8x8 MM
37/20 2600917003 2.24 2.67

Distanzscheibe 1,35 MM
39 2600000030 1.18 1.40

Distanzscheibe 0,2 MM
39 2600000012 0.83 0.99

Distanzscheibe 0,5 MM
39 2600000014 0.83 0.99

Kugel DIN 5401-5,5MM-III-ST
40 1903230010 0.83 0.99

Drehknopf
41 2602026017 5.83 6.94

Spannstift 4x30 MM DIN 7346
42 2917780105 0.83 0.99

Abdeckscheibe
44 2601328033 2.71 3.22

Blechschraube
45 2603435086 1.18 1.40

Gehäusedeckel BLAU
46 2605132049 5.83 6.94

Verbindungsleitung L = 123 MM WEISS
47 2604448145 1.18 1.40

Torx-Linsenschraube 3x10
48 2603490017 1.70 2.02

Ausgleichscheibe
49 2600150004 1.70 2.02

Distanzscheibe 0,3 MM
50 2600101027 1.18 1.40

Distanzscheibe 0,5 MM
50 2600101667 1.18 1.40

Erdleitung
52 2604448103 0.83 0.99

Entstörfilter L=148 Mm Schwarz
53 2604465086 4.70 5.59

Sicherungsring DIN 472-24x1,2 MM
54 2916660008 1.70 2.02

Tellerscheibe
55 2600500002 1.18 1.40

Filzring
56 2600108077 1.18 1.40

Steckhülse
57 2600400008 1.18 1.40

Ausgleichscheibe 0,3 MM
61 2600100607 1.18 1.40

Nadellager Ø6 MM
62 2600914010 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
63 2603435070

Nicht mehr lieferbar, kein Ersatz
64 2603435071

Verstellschieber
66 2602033006 2.24 2.67

Distanzscheibe
68 2600100618 0.83 0.99

Drehknopf SCHWARZ
69 2602026038 4.70 5.59

Rastkappe
71 2600590006 1.18 1.40

Einlage
72 2601010049 1.18 1.40

Torx-Linsenschraube 4x25
75 2603490024 1.18 1.40

Verbindungsleitung L=78 MM WEISS
77 2604448137 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
78 2604465087

Verbindungsleitung L=176 MM WEISS
82 2604448004 1.18 1.40

Flachdichtung
83 2601073012 0.83 0.99

Klebeschild
85 2601110292 1.18 1.40

Platte GRUEN
86 2600034003 2.71 3.22

Zusatzhandgriff Ø43 MM SCHWARZ
753 1612025031 9.53 11.34

Zusatzhandgriff M10
753 1619PB4323 7.58 9.02

Sechskantmutter
753/20 2915011007 0.83 0.99

Flügelschraube M6x(15)55
753/30 1613480007 1.18 1.40

Spannplatte M6
753/50 2608040014 2.24 2.67

Flügelschraube M6x20 MM
753/60 1613480008 1.18 1.40

Diepteaanslag 210
754 2603001019 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
756 2607000122

Zahnkranzbohrfutter Ø1,5-13 MM
780 1608571080 23.75 28.26

Senkschraube M6x27 LINKSGEWINDE
780/30 2603421226 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
780/30/1 2603421213

Bohrfutterschlüssel SG2
780/800 2607950007 5.33 6.34

Netzanschlussleitung EU 2,6m 2 x 1,0 mm
805 1607000385 11.88 14.14

Keine Informationen verfügbar, nicht bestellbar
808 2601117187

Kohlebürstensatz
810 2604321905 8.45 10.06

Rastkappe
810/06 2601322013 1.18 1.40

Getriebegehäuse BLAU
825 2605806990 18.19 21.65

Zwischenflansch
843 2605700936 49.56 58.98

Zahnwelle Z= 10/21/22
859 2606100914 26.84 31.94

Klebeschild BOHREN/SCHLAGBOHREN
865 2601110076 1.18 1.40

Sicherungsscheibe Din 6799-4-fst
867 2916080007 1.94 2.31

Teilesatz
870 2607010226 1.18 1.40

Typschild
888 160111A3H3 1.94 2.31
