Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601A7B400 ( GSB20-2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

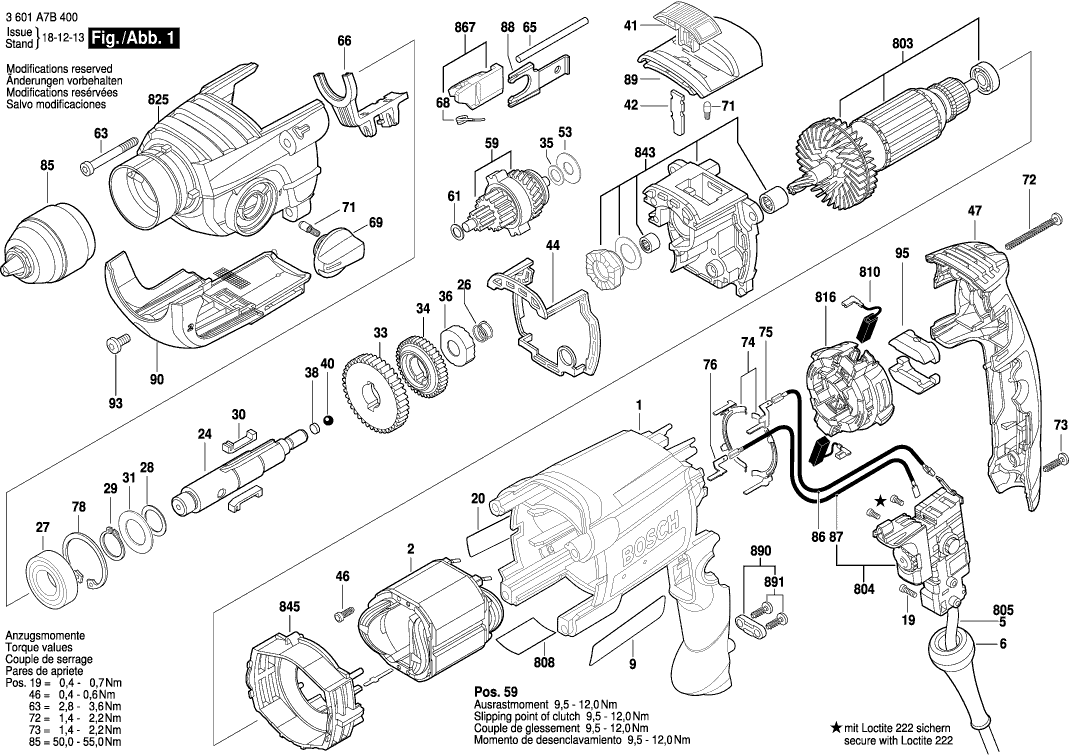

Zeichnungen der Bosch 3601A7B400 ( GSB20-2 )
Teileliste der Bosch 3601A7B400 ( GSB20-2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1618B00A04 | 26.84 | 31.94 | |
| Polschuh 220-240V | ||||
| 2 | 1604220456 | 18.19 | 21.65 | |
| Kabeldurchführungstülle Ø6,4-Ø7,0x66 MM | ||||
| 6 | 2600707075 | 1.94 | 2.31 | |
| Firmenschild GBH 2000 | ||||
| 9 | 160111C2US | 1.94 | 2.31 | |
| Torx-Linsenschraube 3x10 | ||||
| 19 | 2603490017 | 1.70 | 2.02 | |
| Hinweisschild | ||||
| 20 | 1618B00029 | 1.94 | 2.31 | |
| Bohrspindel | ||||
| 24 | 2606135138 | 12.41 | 14.77 | |
| Druckfeder | ||||
| 26 | 2604616006 | 1.18 | 1.40 | |
| Rillenkugellager 17x35x10 | ||||
| 27 | 1900905163 | 8.45 | 10.06 | |
| Ausgleichscheibe 0,5 MM | ||||
| 28 | 2600100695 | 1.18 | 1.40 | |
| Sicherungsring DIN 471 17x1 MM | ||||
| 29 | 2916650008 | 1.18 | 1.40 | |
| Flachkeil | ||||
| 30 | 2602300032 | 2.71 | 3.22 | |
| Haltescheibe | ||||
| 31 | 2600101671 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 33 | 2606317084 | 10.73 | 12.77 | |
| Stirnrad | ||||
| 34 | 2606317098 | 9.53 | 11.34 | |
| Ausgleichscheibe 0,3 MM | ||||
| 35 | 2600101047 | 1.18 | 1.40 | |
| Rastscheibe | ||||
| 36 | 2600190105 | 1.94 | 2.31 | |
| Distanzscheibe 1,0 MM | ||||
| 38 | 2600000021 | 1.18 | 1.40 | |
| Distanzscheibe 1,35 MM | ||||
| 38 | 2600000030 | 1.18 | 1.40 | |
| Distanzscheibe 1,7 MM | ||||
| 38 | 2600000031 | 1.18 | 1.40 | |
| Kugel DIN 5401-5 G28 | ||||
| 40 | 1903230009 | 0.83 | 0.99 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 40 | 1903230010 | 0.83 | 0.99 | |
| Kugel 5,25 MM | ||||
| 40 | 2603230007 | 0.83 | 0.99 | |
| Schiebeschalter | ||||
| 41 | 1618B00800 | 0.83 | 0.99 | |
| Druckplatte | ||||
| 42 | 2601074008 | 1.18 | 1.40 | |
| Dichtung | ||||
| 44 | 2601015099 | 4.70 | 5.59 | |
| Blechschraube | ||||
| 46 | 2603435095 | 0.83 | 0.99 | |
| Gehäusedeckel | ||||
| 47 | 1618B00A02 | 11.88 | 14.14 | |
| Tellerfeder | ||||
| 53 | 2600550008 | 1.18 | 1.40 | |
| Vorgelege | ||||
| 59 | 1600A00MM2 | 23.75 | 28.26 | |
| Ausgleichscheibe 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.40 | |
| Schaftschraube | ||||
| 63 | 2603435085 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 65 | 2603105200 | 1.18 | 1.40 | |
| Verstellschieber SCHWARZ | ||||
| 66 | 2601099180 | 1.18 | 1.40 | |
| Verstellschieber | ||||
| 66 | 1618B00807 | 1.10 | 1.31 | |
| Druckfeder | ||||
| 68 | 2604616014 | 0.83 | 0.99 | |
| Drehknopf SCHWARZ | ||||
| 69 | 2602026157 | 1.70 | 2.02 | |
| Rastkappe | ||||
| 71 | 2600590006 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x40 | ||||
| 72 | 2603490027 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 73 | 2603490022 | 0.83 | 0.99 | |
| Schaltkontakt | ||||
| 74 | 2601324062 | 1.18 | 1.40 | |
| Kontakt | ||||
| 75 | 2601099259 | 1.18 | 1.40 | |
| Kontakt | ||||
| 76 | 2601099260 | 1.70 | 2.02 | |
| Sicherungsring DIN 472 35x1,5 MM | ||||
| 78 | 2916660014 | 1.18 | 1.40 | |
| Schnellspannbohrfutter | ||||
| 85 | 1600A028TE | 46.67 | 55.54 | |
| Verbindungskabel | ||||
| 86 | 1600A01C9E | 1.18 | 1.40 | |
| Verbindungskabel 72 mm | ||||
| 87 | 2604448330 | 1.70 | 2.02 | |
| Halteplatte | ||||
| 88 | 1618B00808 | 1.70 | 2.02 | |
| Blende SCHWARZ | ||||
| 89 | 2605510266 | 4.10 | 4.88 | |
| Blende | ||||
| 89 | 1618B00A06 | 3.85 | 4.58 | |
| Blende | ||||
| 90 | 2605510269 | 2.71 | 3.22 | |
| Gewindefurchschraube | ||||
| 93 | 2914491411 | 0.83 | 0.99 | |
| Clip SCHWARZ | ||||
| 95 | 2601329118 | 0.83 | 0.99 | |
| Zusatzhandgriff SCHWARZ | ||||
| 653 | 2602025175 | 12.41 | 14.77 | |
| Handgriff SCHWARZ | ||||
| 653/30/1 | 2602025180 | 4.10 | 4.88 | |
| Sechskantschraube M8x45 | ||||
| 653/30/2 | 2911061252 | 1.18 | 1.40 | |
| Tiefenanschlag SW 6x210 MM | ||||
| 655 | 1613001009 | 2.71 | 3.22 | |
| Anker 230-240V | ||||
| 803 | 2604011914 | 49.56 | 58.98 | |
| Schalter | ||||
| 804 | 160720038B | 33.45 | 39.81 | |
| Schalter | ||||
| 804 | 160720032L | 31.49 | 37.47 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A6FZ | 1.94 | 2.31 | |
| Kohlebürstensatz 10 x 1 617 000 525 | ||||
| 810 | 1607000485 | 73.72 | 87.73 | |
| Kohlebürstensatz 220 V / 127 V | ||||
| 810 | 1617000525 | 8.45 | 10.06 | |
| Bürstenplatte | ||||
| 816 | 1614336086 | 13.93 | 16.58 | |
| Getriebegehäuse | ||||
| 825 | 2605806884 | 33.45 | 39.81 | |
| Lagerbrücke | ||||
| 843 | 1600A0018A | 29.75 | 35.40 | |
| Luftleitblech | ||||
| 845 | 2600148012 | 5.83 | 6.94 | |
| Kulissenführung SCHWARZ | ||||
| 867 | 2602033900 | 4.10 | 4.88 | |
| Befestigungssatz | ||||
| 890 | 2607001305 | 3.31 | 3.94 | |
| Kreuzschlitzschraube M3x5 | ||||
| 891 | 2603410046 | 1.70 | 2.02 | |
| Fetttube Albida | ||||
| 895 | 3605430003 | 23.75 | 28.26 | |
