Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601500103 ( GSC1,6 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

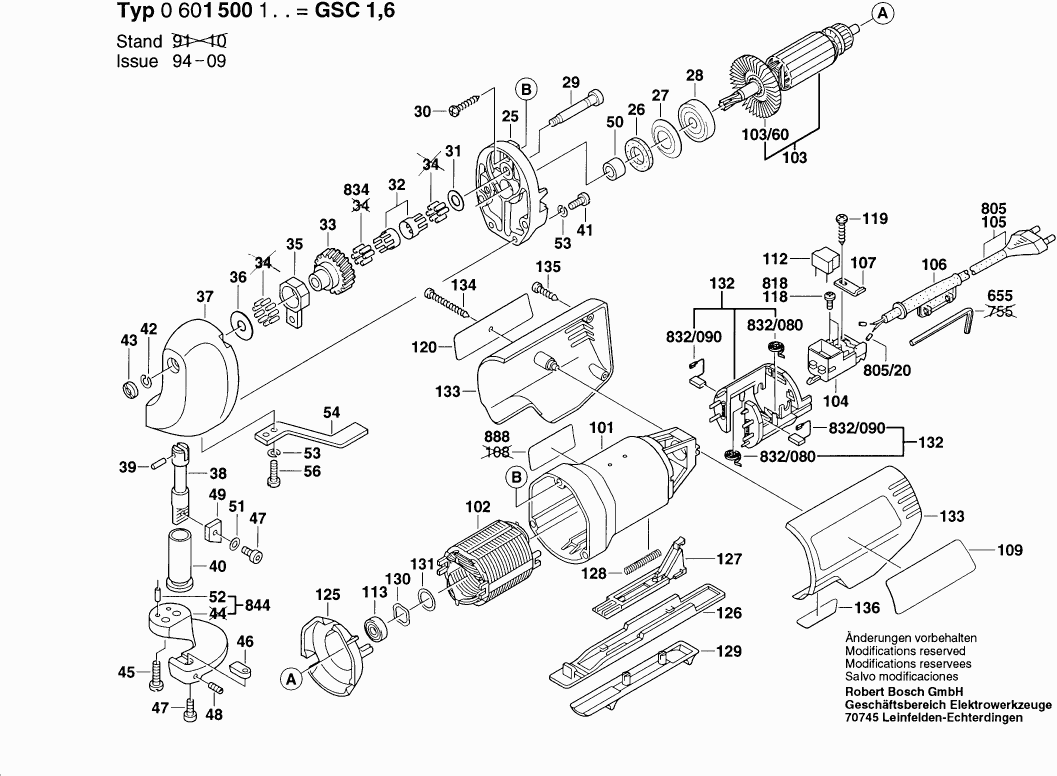

Zeichnungen der Bosch 0601500103 ( GSC1,6 )
Teileliste der Bosch 0601500103 ( GSC1,6 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Lagerflansch | ||||
| 25 | 2605700077 | 60.65 | 72.17 | |
| Filzring | ||||
| 26 | 2600108026 | 1.18 | 1.40 | |
| Tellerscheibe | ||||
| 27 | 2600500017 | 0.83 | 0.99 | |
| Rillenkugellager 9x24x7 MM | ||||
| 28 | 3600905039 | 9.53 | 11.34 | |
| Lagerbolzen | ||||
| 29 | 2603520001 | 11.88 | 14.14 | |
| Blechschraube DIN 7971-B 3,9x19 | ||||
| 30 | 2910211220 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 31 | 2600100628 | 1.18 | 1.40 | |
| Nadelkäfig | ||||
| 32 | 2600913034 | 1.18 | 1.40 | |
| Exzenterzahnrad Z=43 | ||||
| 33 | 2606319040 | 44.82 | 53.34 | |
| Pleuelstange | ||||
| 35 | 2602001000 | 36.85 | 43.85 | |
| Ausgleichscheibe | ||||
| 36 | 2600100519 | 1.18 | 1.40 | |
| Getriebegehäuse | ||||
| 37 | 3605806161 | 73.72 | 87.73 | |
| Hubstange | ||||
| 38 | 2603070005 | 36.85 | 43.85 | |
| Zylinderstift | ||||
| 39 | 2603100000 | 1.94 | 2.31 | |
| Führungshülse | ||||
| 40 | 2600422000 | 20.42 | 24.30 | |
| Zylinderschraube DIN 84-AM4x10-5.8 | ||||
| 41 | 2910011120 | 0.83 | 0.99 | |
| Federring DIN 128-A5-FST | ||||
| 42 | 2916690004 | 1.18 | 1.40 | |
| Rundmutter | ||||
| 43 | 2603341002 | 1.70 | 2.02 | |
| Zylinderschraube AM 5x14 DIN-84-5.8 | ||||
| 45 | 2910011156 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 3607010028 | |||
| Innensechskantschraube DIN 912-M4x8-12.8 | ||||
| 47 | 2910405118 | 0.83 | 0.99 | |
| Gewindestift DIN 551-M3,x12-5.8 | ||||
| 48 | 2912031084 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 3607010028 | |||
| Dichtbuchse | ||||
| 50 | 2600300047 | 1.94 | 2.31 | |
| Unterlegscheibe DIN 125-A4,3-ST | ||||
| 51 | 2916011010 | 0.83 | 0.99 | |
| Nadelrolle A 3x7,8G2DIN 5402 | ||||
| 52 | 1903201040 | 0.83 | 0.99 | |
| Federring Din 128-a4-fst | ||||
| 53 | 2916690003 | 0.83 | 0.99 | |
| Spanabweiser | ||||
| 54 | 2601335004 | 7.58 | 9.02 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 56 | 2910021118 | 0.83 | 0.99 | |
| Motorgehäuse BLAU | ||||
| 101 | 2605108060 | 11.88 | 14.14 | |
| Polschuh 220-230V | ||||
| 102 | 2604220502 | 29.75 | 35.40 | |
| Anker 220-230V | ||||
| 103 | 2604010846 | 49.56 | 58.98 | |
| Lüfter | ||||
| 103/60 | 2606610064 | 2.24 | 2.67 | |
| Schalter | ||||
| 104 | 2607200286 | 11.88 | 14.14 | |
| Tülle Ø8,3-Ø9,4x95 MM | ||||
| 106 | 2600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 107 | 1601302017 | 0.83 | 0.99 | |
| Klebeschild SONNENSEITE | ||||
| 109 | 3601110348 | 1.70 | 2.02 | |
| Schalter | ||||
| 112 | 2607200286 | 11.88 | 14.14 | |
| Kugellager 7x19x6 | ||||
| 113 | 2600905032 | 4.10 | 4.88 | |
| Zylinderschraube M3,5x7 MM | ||||
| 118 | 1603429002 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,5x13 | ||||
| 119 | 2910211011 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 120 | 3601110351 | 2.24 | 2.67 | |
| Abdeckscheibe | ||||
| 125 | 2601328002 | 2.24 | 2.67 | |
| Schalterwippe BLAU | ||||
| 126 | 2608001005 | 2.24 | 2.67 | |
| Schaltschieber | ||||
| 127 | 2608001008 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 128 | 2604611033 | 1.70 | 2.02 | |
| Schaltergriff SCHWARZ | ||||
| 129 | 2608001010 | 2.24 | 2.67 | |
| Ausgleichscheibe | ||||
| 130 | 2600150003 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 Mm | ||||
| 131 | 2600101617 | 1.18 | 1.40 | |
| Bürstenhalter | ||||
| 132 | 3604336010 | 49.56 | 58.98 | |
| Gehäusedeckel BLAU | ||||
| 133 | 2605104339 | 11.88 | 14.14 | |
| Blechschraube DIN 7971-B3,9x45 | ||||
| 134 | 2910211283 | 1.94 | 2.31 | |
| Blechschraube DIN 7971-BZ2,9x16 | ||||
| 135 | 2910211007 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 136 | 3601110206 | 2.24 | 2.67 | |
| Winkelschraubendreher DIN 911, SW3 | ||||
| 755 | 1907950004 | 4.70 | 5.59 | |
| Fühlerlehre | ||||
| 756 | 2607970009 | 6.54 | 7.78 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Zylinderschraube M 3,5x7 MM | ||||
| 818 | 3607030229 | 4.70 | 5.59 | |
| Spiralfeder | ||||
| 832/080 | 1604652013 | 1.18 | 1.40 | |
| Kohlebürstensatz | ||||
| 832/090 | 160701417J | 7.58 | 9.02 | |
| Teilesatz 44 STUECK | ||||
| 834 | 3607010031 | 6.54 | 7.78 | |
| Messerhalter | ||||
| 844 | 2608042000 | 168.86 | 200.94 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
