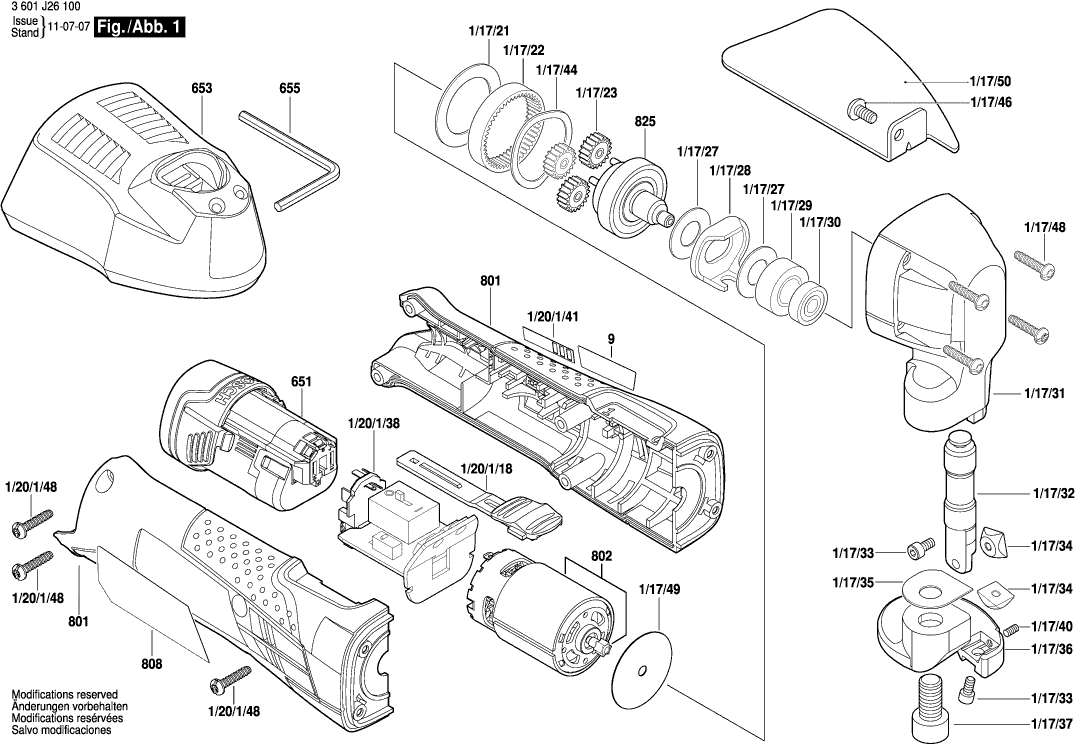

Zeichnungen der Bosch 3601J26100 (GSC10,8V-LI)
Teileliste der Bosch 3601J26100 (GSC10,8V-LI)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Scheibe | ||||
| 1/17/21 | 1600102029 | 5.81 | 6.91 | |
| Hohlrad | ||||
| 1/17/22 | 1606337004 | 10.90 | 12.97 | |
| Planetenrad | ||||
| 1/17/23 | 1606337003 | 4.94 | 5.88 | |
| Passscheibe | ||||
| 1/17/27 | 3600102049 | 2.40 | 2.86 | |
| U-Blech | ||||
| 1/17/28 | 3602311052 | 4.18 | 4.97 | |
| Stützrolle | ||||
| 1/17/29 | 3600905158 | 21.30 | 25.35 | |
| Kugellager | ||||
| 1/17/30 | 1600900038 | 7.46 | 8.88 | |
| Getriebegehäuse | ||||
| 1/17/31 | 1605190266 | 80.26 | 95.51 | |
| Stössel | ||||
| 1/17/32 | 3602317042 | 23.90 | 28.44 | |
| Innensechskantschraube | ||||
| 1/17/33 | 2910401118 | 2.40 | 2.86 | |
| Messer | ||||
| 1/17/34 | 3608635009 | 31.42 | 37.39 | |
| Unterlegscheibe | ||||
| 1/17/35 | 3602311047 | 2.40 | 2.86 | |
| Unterlegscheibe | ||||
| 1/17/35 | 3602311048 | 1.49 | 1.77 | |
| Unterlegscheibe | ||||
| 1/17/35 | 3602311049 | 1.49 | 1.77 | |
| Schneidtisch | ||||
| 1/17/36 | 3606455042 | 80.26 | 95.51 | |
| Innensechskantschraube | ||||
| 1/17/37 | 2910401289 | 1.49 | 1.77 | |
| Gewindestift | ||||
| 1/17/40 | 3603435056 | 4.18 | 4.97 | |
| SCHROEFDRAADPEN | ||||
| 1/17/40 | 2912040118 | 1.32 | 1.57 | |
| Federscheibe | ||||
| 1/17/44 | 1600150013 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 1/17/46 | 3603391007 | 2.40 | 2.86 | |
| Torx-Linsenschraube | ||||
| 1/17/48 | 2603490023 | 1.00 | 1.19 | |
| Dichtscheibe | ||||
| 1/17/49 | 3600109018 | 2.40 | 2.86 | |
| Spanabweiser | ||||
| 1/17/50 | 1601334013 | 14.94 | 17.78 | |
| Schaltschieber | ||||
| 1/20/1/18 | 2609100650 | 2.08 | 2.48 | |
| Elektronik-Modul | ||||
| 1/20/1/38 | 1607233528 | 88.83 | 105.71 | |
| Etikett | ||||
| 1/20/1/41 | 2609131677 | 2.40 | 2.86 | |
| Torx-Linsenschraube | ||||
| 1/20/1/48 | 2603490023 | 1.00 | 1.19 | |
| Firmenschild | ||||
| 9 | 1601118D17 | 2.86 | 3.40 | |
| Akku-Paket | ||||
| 651 | 1607A350C5 | 61.93 | 73.70 | |
| Schnell-Lader | ||||
| 653 | 2607226219 | 70.20 | 83.54 | |
| Schnell-Lader | ||||
| 653 | 2607225137 | 64.67 | 76.96 | |
| Schnell-Lader | ||||
| 653 | 2607225145 | 64.67 | 76.96 | |
| Winkelschraubendreher | ||||
| 655 | 1907950004 | 5.81 | 6.91 | |
| Gehäuse | ||||
| 801 | 2609100773 | 34.82 | 41.44 | |
| Gleichstrommotor | ||||
| 802 | 1607000751 | 47.53 | 56.56 | |
| Typschild | ||||
| 808 | 1601106047 | 2.86 | 3.40 | |
| Exzenterwelle | ||||
| 825 | 3607031860 | 98.18 | 116.83 | |
