Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601500203 ( GSC16 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

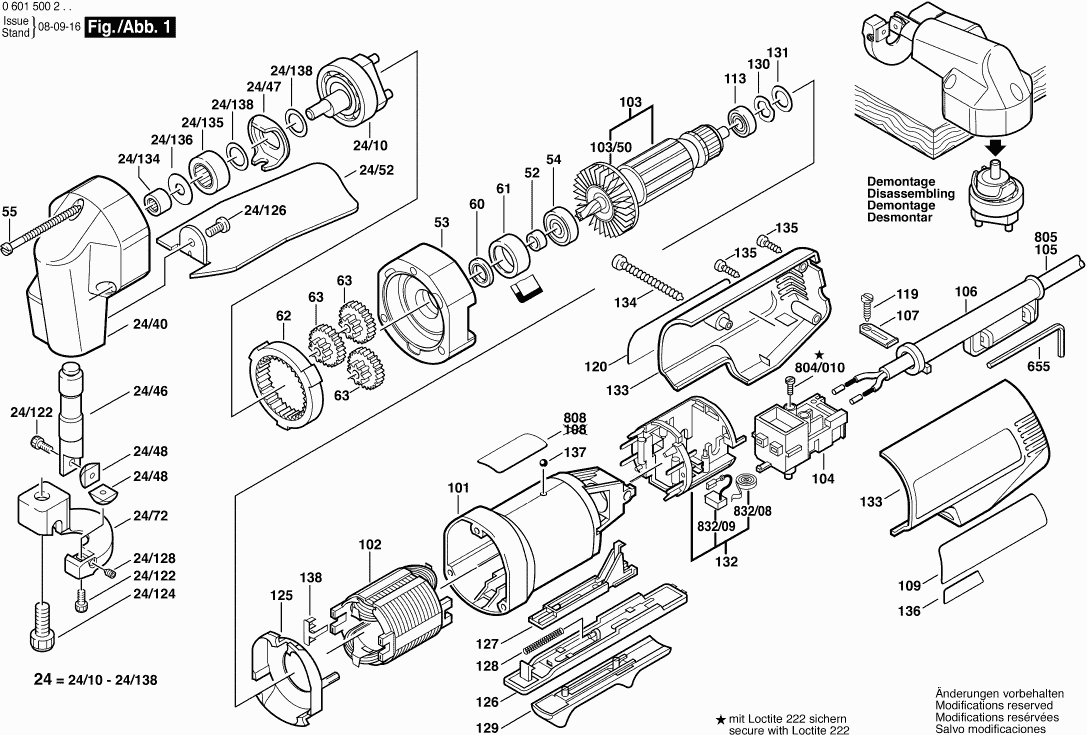

Zeichnungen der Bosch 0601500203 ( GSC16 )
Teileliste der Bosch 0601500203 ( GSC16 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Planetenträger | ||||
| 24/10 | 3609202077 | 130.32 | 155.08 | |
| Innensechskantschraube DIN 912-M4x8-12.9 | ||||
| 24/122 | 2910401118 | 1.94 | 2.31 | |
| Zylinderschraube M 8x20-12.9MM | ||||
| 24/124 | 2912721242 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500-UM5x10-ST | ||||
| 24/126 | 3603391007 | 1.94 | 2.31 | |
| Gewindestift DIN914-M4x5-45H | ||||
| 24/128 | 2912010115 | 1.70 | 2.02 | |
| Nadelhülse DIN 618-8x12x10-HK 0810 | ||||
| 24/134 | 3609202085 | 5.83 | 6.94 | |
| Stützrolle | ||||
| 24/135 | 3600905158 | 18.19 | 21.65 | |
| Passscheibe DIN 988-8x20x0,5 | ||||
| 24/136 | 3609202087 | 0.83 | 0.99 | |
| Passscheibe | ||||
| 24/138 | 3600102049 | 1.94 | 2.31 | |
| Gehäuse | ||||
| 24/40 | 3609202080 | 81.47 | 96.95 | |
| Stössel | ||||
| 24/46 | 3609202082 | 49.56 | 58.98 | |
| U-Blech | ||||
| 24/47 | 3602311052 | 3.31 | 3.94 | |
| Messer | ||||
| 24/48 | 3608635009 | 26.84 | 31.94 | |
| Spanabweiser | ||||
| 24/52 | 3609202083 | 13.93 | 16.58 | |
| Schneidtisch | ||||
| 24/72 | 3609202084 | 91.56 | 108.96 | |
| Dichtbuchse | ||||
| 52 | 2600300047 | 1.94 | 2.31 | |
| Lagerflansch | ||||
| 53 | 3605700135 | 26.84 | 31.94 | |
| Rillenkugellager 9x24x7 | ||||
| 54 | 2600905039 | 9.53 | 11.34 | |
| Rillenkugellager 9x24x7 | ||||
| 54 | 2600905021 | 6.54 | 7.78 | |
| Blechschraube | ||||
| 55 | 1603490A0M | 0.83 | 0.99 | |
| Radial-Wellendichtring | ||||
| 60 | 1600290016 | 1.94 | 2.31 | |
| Gummiring | ||||
| 61 | 3600290052 | 1.18 | 1.40 | |
| Hohlrad | ||||
| 62 | 3600112004 | 4.10 | 4.88 | |
| Rad | ||||
| 63 | 3600112005 | 2.71 | 3.22 | |
| Motorgehäuse BLAU | ||||
| 101 | 2605108060 | 11.88 | 14.14 | |
| Polschuh 220-230V | ||||
| 102 | 2604220502 | 29.75 | 35.40 | |
| Anker | ||||
| 103 | 1604010B6W | 55.25 | 65.75 | |
| Lüfter | ||||
| 103/50 | 2606610081 | 5.33 | 6.34 | |
| Schalter | ||||
| 104 | 2607200286 | 11.88 | 14.14 | |
| Tülle Ø8,3-Ø9,4x95 MM | ||||
| 106 | 2600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 107 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild SONNENSEITE | ||||
| 109 | 3601110376 | 1.94 | 2.31 | |
| Kugellager 7x19x6 | ||||
| 113 | 2600905032 | 4.10 | 4.88 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 119 | 2910211019 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 120 | 3601110351 | 2.24 | 2.67 | |
| Abdeckscheibe | ||||
| 125 | 2601328002 | 2.24 | 2.67 | |
| Schalterwippe BLAU | ||||
| 126 | 2608001005 | 2.24 | 2.67 | |
| Schaltschieber | ||||
| 127 | 2608001008 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 128 | 2604611033 | 1.70 | 2.02 | |
| Schaltergriff SCHWARZ | ||||
| 129 | 2608001010 | 2.24 | 2.67 | |
| Ausgleichscheibe | ||||
| 130 | 2600150003 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 Mm | ||||
| 131 | 2600101617 | 1.18 | 1.40 | |
| Bürstenhalter | ||||
| 132 | 3604336011 | 49.56 | 58.98 | |
| Gehäusedeckel BLAU | ||||
| 133 | 2605104339 | 11.88 | 14.14 | |
| Blechschraube DIN 7971-B3,9x45 | ||||
| 134 | 2910211283 | 1.94 | 2.31 | |
| Blechschraube DIN 7971-BZ2,9x16 | ||||
| 135 | 2910211007 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 136 | 3601110206 | 2.24 | 2.67 | |
| Kugel BLAU | ||||
| 137 | 2603230001 | 1.18 | 1.40 | |
| Kontaktfeder | ||||
| 138 | 2601329037 | 1.18 | 1.40 | |
| Winkelschraubendreher DIN 911, SW3 | ||||
| 655 | 1907950004 | 4.70 | 5.59 | |
| Zylinderschraube M 3,5x7 MM | ||||
| 804/010 | 3607030229 | 4.70 | 5.59 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Spiralfeder | ||||
| 832/08 | 1604652013 | 1.18 | 1.40 | |
| Kohlebürstensatz | ||||
| 832/09 | 3607014001 | 9.53 | 11.34 | |
