Bosch GSH 11 VC Zeichnungen und Teile
Genaue Typennummer:
3 611 C36 000
3 611 C36 000

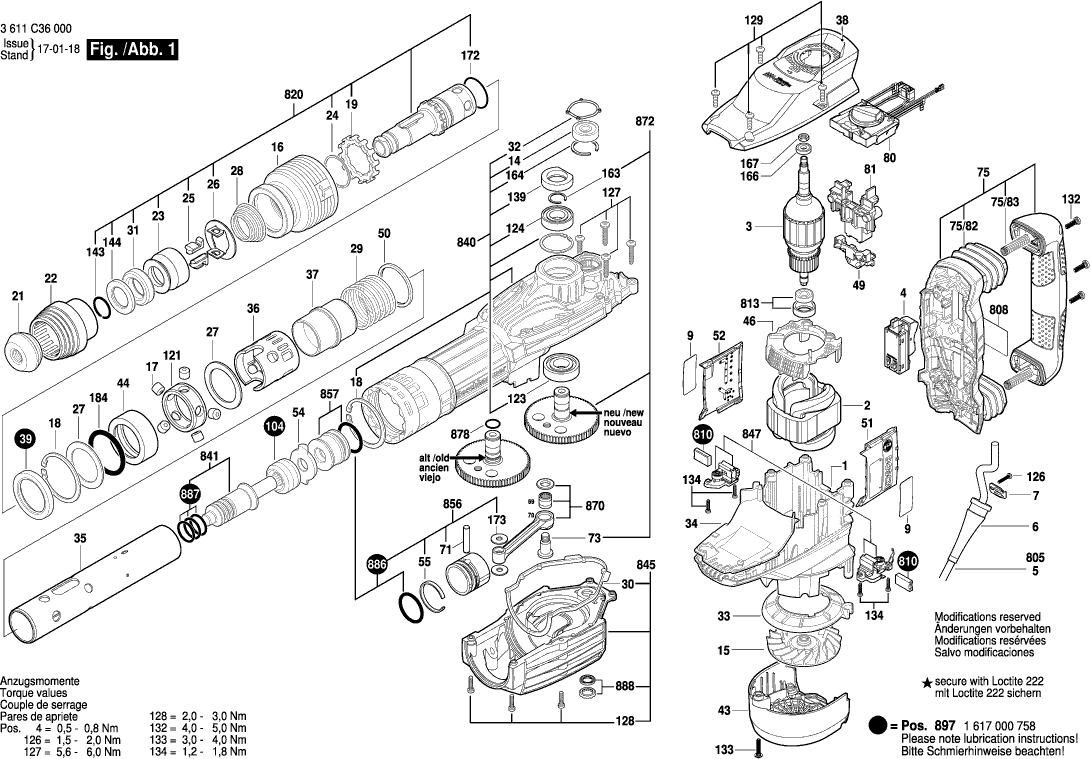

Zeichnungen der BOSCH 3611C36000 ( GSH11VC )
Teileliste der BOSCH 3611C36000 ( GSH11VC )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 1 | 1615108157 | Motorgehäuse | € 24.24 | |
| Polschuh 230V | ||||
| 2 | 160422052F | Polschuh 230V | € 87.41 | |
| Anker 230V | ||||
| 3 | 1614011120 | Anker 230V | € 154.65 | |
| Schalter | ||||
| 4 | 1607200244 | Schalter | € 31.77 | |
| Tülle Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | Tülle Ø9,7-Ø12x89 MM | € 2.32 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | Befestigungsschelle | € 1.30 | |
| Firmenschild | ||||
| 9 | 160111C0U4 | Firmenschild | € 2.23 | |
| Rillenkugellager | ||||
| 14 | 1600905028 | Rillenkugellager | € 11.74 | |
| Lüfter | ||||
| 15 | 1616610106 | Lüfter | € 12.67 | |
| Griffhülse | ||||
| 16 | 1610499076 | Griffhülse | € 10.02 | |
| Sperrbolzen | ||||
| 17 | 1613103012 | Sperrbolzen | € 2.23 | |
| Sicherungsring | ||||
| 18 | 1610224011 | Sicherungsring | € 2.23 | |
| Mitnehmer | ||||
| 19 | 1616490071 | Mitnehmer | € 3.90 | |
| Schutzkappe | ||||
| 21 | 1610508025 | Schutzkappe | € 4.06 | |
| Schutzhülse | ||||
| 22 | 1610499078 | Schutzhülse | € 4.73 | |
| Anschlaghülse | ||||
| 23 | 1610520005 | Anschlaghülse | € 11.28 | |
| Sprengring | ||||
| 24 | 1614601020 | Sprengring | € 1.30 | |
| Sperrkörper | ||||
| 25 | 1612300025 | Sperrkörper | € 7.98 | |
| Schaltscheibe | ||||
| 26 | 1610290105 | Schaltscheibe | € 2.23 | |
| Anschlagscheibe | ||||
| 27 | 1610101024 | Anschlagscheibe | € 1.95 | |
| Kegelfeder | ||||
| 28 | 1614621014 | Kegelfeder | € 2.23 | |
| Druckfeder | ||||
| 29 | 1614621015 | Druckfeder | € 4.73 | |
| Dichtrahmen | ||||
| 30 | 1611015063 | Dichtrahmen | € 6.26 | |
| Dämpfungsring | ||||
| 31 | 1610290106 | Dämpfungsring | € 2.64 | |
| Dichtrahmen | ||||
| 32 | 1610210214 | Dichtrahmen | € 1.25 | |
| Luftleitring | ||||
| 33 | 1610591047 | Luftleitring | € 3.20 | |
| Luftführung | ||||
| 34 | 1610591048 | Luftführung | € 2.64 | |
| Hammerrohr | ||||
| 35 | 1615806243 | Hammerrohr | € 154.65 | |
| Lochring | ||||
| 36 | 1610190066 | Lochring | € 4.73 | |
| Steuerhülse | ||||
| 37 | 1610420006 | Steuerhülse | € 28.07 | |
| Abdeckhaube | ||||
| 38 | 1615190173 | Abdeckhaube | € 18.63 | |
| Radial-Wellendichtring | ||||
| 39 | 1610283052 | Radial-Wellendichtring | € 4.73 | |
| Bürstendeckel | ||||
| 43 | 1615500426 | Bürstendeckel | € 7.66 | |
| Führungshülse | ||||
| 44 | 1610322017 | Führungshülse | € 31.77 | |
| Niederhalter | ||||
| 46 | 1615500427 | Niederhalter | € 3.90 | |
| Steckerhalter | ||||
| 49 | 1604477020 | Steckerhalter | € 2.64 | |
| Anschlagring | ||||
| 50 | 1610206028 | Anschlagring | € 4.73 | |
| Gehäusedeckel | ||||
| 51 | 1615500424 | Gehäusedeckel | € 4.73 | |
| Gehäusedeckel | ||||
| 52 | 1615500425 | Gehäusedeckel | € 4.73 | |
| Steuerscheibe | ||||
| 54 | 1610190069 | Steuerscheibe | € 24.24 | |
| Haltering | ||||
| 55 | 1610500024 | Haltering | € 1.25 | |
| Zylinderstift | ||||
| 71 | 1613101014 | Zylinderstift | € 1.95 | |
| Exzenterbolzen | ||||
| 73 | 1610320015 | Exzenterbolzen | € 12.89 | |
| Handgriff | ||||
| 75 | 1615132132 | Handgriff | € 53.08 | |
| Faltenbalg | ||||
| 75/82 | 1610415003 | Faltenbalg | € 12.89 | |
| Druckfeder | ||||
| 75/83 | 1614621009 | Druckfeder | € 7.66 | |
| Drehzahlregler | ||||
| 80 | 1617233052 | Drehzahlregler | € 65.59 | |
| Einlegeteil | ||||
| 81 | 1611038018 | Einlegeteil | € 6.26 | |
| Zusatzhandgriff | ||||
| 85 | 1602025081 | Zusatzhandgriff | € 18.63 | |
| Sechskantschraube | ||||
| 86 | 2911021267 | Sechskantschraube | € 3.34 | |
| Spannband | ||||
| 87 | 1611316029 | Spannband | € 8.91 | |
| Sterngriff M8 SCHWARZ | ||||
| 88 | 1613349017 | Sterngriff M8 SCHWARZ | € 7.10 | |
| Klemmstück | ||||
| 89 | 1600A008BL | Klemmstück | € 1.95 | |
| Dämpfer | ||||
| 104 | 1610210219 | Dämpfer | € 48.11 | |
| Haltering | ||||
| 121 | 1610200032 | Haltering | € 35.22 | |
| Rillenkugellager 20x47x14 | ||||
| 123 | 1610900033 | Rillenkugellager 20x47x14 | € 8.91 | |
| Rillenkugellager 20x42x12 | ||||
| 124 | 1610900034 | Rillenkugellager 20x42x12 | € 10.02 | |
| Torx-Linsenschraube 4x20 | ||||
| 126 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.96 | |
| Torx-Linsenschraube 6x30 | ||||
| 127 | 1613490022 | Torx-Linsenschraube 6x30 | € 0.96 | |
| Torx-Flachkopfschraube | ||||
| 128 | 1613414026 | Torx-Flachkopfschraube | € 0.96 | |
| Torx-Linsenschraube M5x20 | ||||
| 129 | 1613490024 | Torx-Linsenschraube M5x20 | € 1.25 | |
| Torx-Linsenschraube 6x20 | ||||
| 132 | 1613490025 | Torx-Linsenschraube 6x20 | € 0.96 | |
| Torx-Linsenschraube 5x25 | ||||
| 133 | 1613490026 | Torx-Linsenschraube 5x25 | € 0.96 | |
| Torx-Linsenschraube 3,5x16 | ||||
| 134 | 1613490027 | Torx-Linsenschraube 3,5x16 | € 0.96 | |
| Filzring | ||||
| 139 | 1610209017 | Filzring | € 1.95 | |
| Sprengring | ||||
| 143 | 1614601071 | Sprengring | € 0.96 | |
| Stützscheibe | ||||
| 144 | 1610101023 | Stützscheibe | € 3.20 | |
| Sicherungsring | ||||
| 163 | 1610224012 | Sicherungsring | € 0.96 | |
| Sicherungsring | ||||
| 164 | 1610224013 | Sicherungsring | € 0.96 | |
| Magnetring | ||||
| 166 | 1610209011 | Magnetring | € 5.57 | |
| Sechskantmutter DIN 439-BM8-04 | ||||
| 167 | 2915050107 | Sechskantmutter DIN 439-BM8-04 | € 0.96 | |
| O-Ring | ||||
| 172 | 1610210216 | O-Ring | € 1.95 | |
| Scheibe | ||||
| 173 | 1610100021 | Scheibe | € 0.96 | |
| Dämpfungsring | ||||
| 184 | 1610210218 | Dämpfungsring | € 6.82 | |
| Tragkasten | ||||
| 650 | 1615438492 | Tragkasten | € 65.59 | |
| Netzanschlussleitung | ||||
| 805 | 1617000723 | Netzanschlussleitung | € 28.07 | |
| Typschild | ||||
| 808 | 160111A3H5 | Typschild | € 2.32 | |
| Kohlebürste | ||||
| 810 | 1617000750 | Kohlebürste | € 16.46 | |
| Rillenkugellager | ||||
| 813 | 1617000744 | Rillenkugellager | € 12.67 | |
| Werkzeughalter | ||||
| 820 | 1617000745 | Werkzeughalter | € 134.36 | |
| Schlagwerkgehäuse | ||||
| 840 | 1617000746 | Schlagwerkgehäuse | € 321.93 | |
| Schlagbolzen | ||||
| 841 | 1617000747 | Schlagbolzen | € 65.59 | |
| Getriebedeckel | ||||
| 845 | 1617000748 | Getriebedeckel | € 71.97 | |
| Bürstenhalter | ||||
| 847 | 1617000749 | Bürstenhalter | € 28.07 | |
| Hammerkolben | ||||
| 856 | 1617000751 | Hammerkolben | € 14.67 | |
| Schläger | ||||
| 857 | 1617000752 | Schläger | € 35.22 | |
| Pleuel | ||||
| 870 | 1617000753 | Pleuel | € 35.22 | |
| Exzenterzahnrad | ||||
| 872 | 1600A005A4 | Exzenterzahnrad | € 96.59 | |
| O-Ring | ||||
| 878 | 1610210215 | O-Ring | € 0.96 | |
| Sechskantschraube | ||||
| 883 | 1613490019 | Sechskantschraube | € 2.23 | |
| Zusatzhandgriff | ||||
| 884 | 160202508T | Zusatzhandgriff | € 39.68 | |
| Zusatzhandgriff | ||||
| 885 | 160202508J | Zusatzhandgriff | € 58.82 | |
| O-Ring | ||||
| 886 | 1617000755 | O-Ring | € 14.67 | |
| O-Ring | ||||
| 887 | 1617000756 | O-Ring | € 8.91 | |
| Teilesatz | ||||
| 888 | 1617000757 | Teilesatz | € 6.82 | |
| Verschleissteilsatz | ||||
| 897 | 1617000758 | Verschleissteilsatz | € 65.59 | |
