Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C35000 ( GSH16-28 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

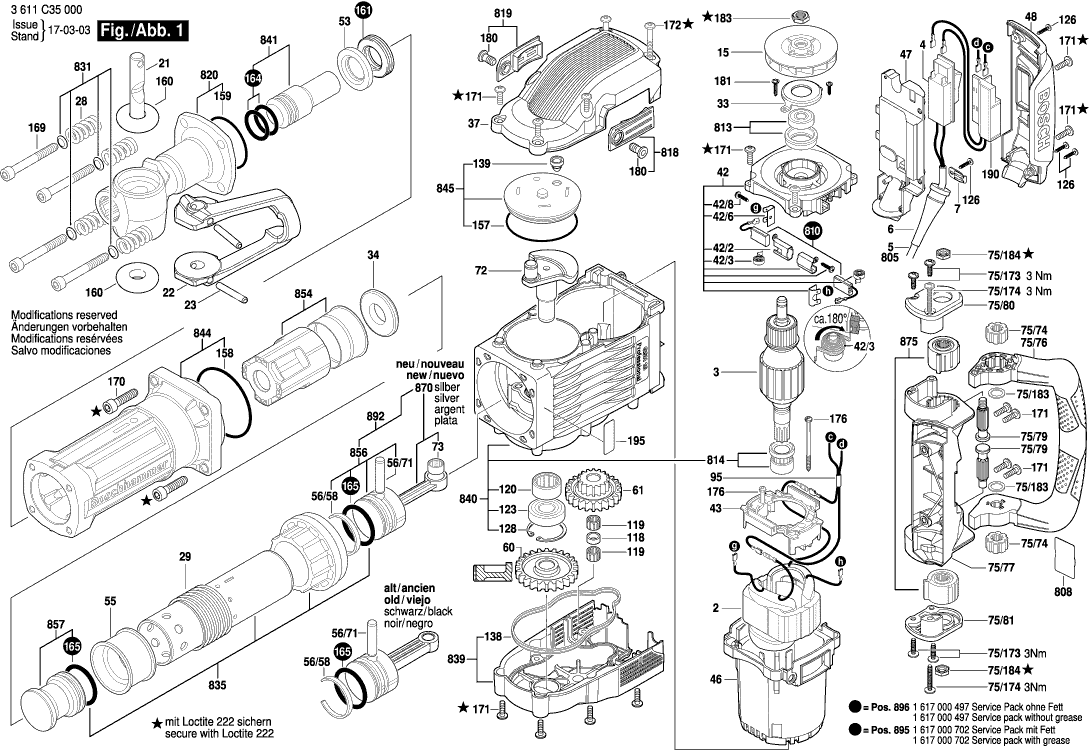

Zeichnungen der Bosch 3611C35000 ( GSH16-28 )
Teileliste der Bosch 3611C35000 ( GSH16-28 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 160422052M | 73.72 | 87.73 | |
| Anker 220-240V | ||||
| 3 | 1614011117 | 113.29 | 134.82 | |
| Schalter | ||||
| 4 | 1607200244 | 26.84 | 31.94 | |
| Tülle Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Lüfter | ||||
| 15 | 1616610102 | 13.93 | 16.58 | |
| Sperrbolzen | ||||
| 21 | 1613103004 | 49.56 | 58.98 | |
| Haltebügel | ||||
| 22 | 1618045026 | 168.86 | 200.94 | |
| Spannstift 8x55 DIN 1481 | ||||
| 23 | 2917760187 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 28 | 1614614006 | 5.33 | 6.34 | |
| Druckfeder | ||||
| 29 | 1614614007 | 5.33 | 6.34 | |
| Halteplatte | ||||
| 33 | 1611006008 | 7.58 | 9.02 | |
| Stützscheibe | ||||
| 34 | 1610102635 | 11.88 | 14.14 | |
| Lüfterdeckel | ||||
| 37 | 1615500380 | 36.85 | 43.85 | |
| Bürstenhalter | ||||
| 42 | 1614336078 | 36.85 | 43.85 | |
| Bürstenführung | ||||
| 42/2 | 1614336017 | 9.53 | 11.34 | |
| Spiralfeder | ||||
| 42/3 | 1614652007 | 2.71 | 3.22 | |
| Stecker | ||||
| 42/6 | 1611390005 | 4.10 | 4.88 | |
| Blechschraube | ||||
| 42/8 | 2912401412 | 0.83 | 0.99 | |
| Abstandshalter | ||||
| 43 | 1610508054 | 2.24 | 2.67 | |
| Motorgehäuse | ||||
| 46 | 1615106053 | 20.42 | 24.30 | |
| Grundplatte | ||||
| 47 | 1618000028 | 12.41 | 14.77 | |
| Gehäusedeckel | ||||
| 48 | 1615500383 | 26.84 | 31.94 | |
| Anschlagscheibe | ||||
| 53 | 1610190058 | 9.53 | 11.34 | |
| Steuerhülse | ||||
| 55 | 1610506019 | 33.45 | 39.81 | |
| Haltering | ||||
| 56/58 | 1610500023 | 5.33 | 6.34 | |
| Kolbenbolzen | ||||
| 56/71 | 1613101012 | 4.10 | 4.88 | |
| Stirnrad | ||||
| 60 | 1616317086 | 67.25 | 80.03 | |
| Stirnrad | ||||
| 61 | 1616317093 | 91.56 | 108.96 | |
| Randabschneider | ||||
| 72 | 1600A014TW | 73.72 | 87.73 | |
| Nadelhülse | ||||
| 73 | 1600A0014G | 3.31 | 3.94 | |
| Torx-Linsenschraube 6x20 | ||||
| 75/173 | 1613490008 | 0.83 | 0.99 | |
| Torx-Linsenschraube 6x40 | ||||
| 75/174 | 1613490009 | 1.18 | 1.40 | |
| Stützscheibe S15x21x1,5 DIN988 | ||||
| 75/183 | 2916280013 | 1.18 | 1.40 | |
| Sechskantmutter | ||||
| 75/184 | 1613349021 | 1.70 | 2.02 | |
| Zahnnabe | ||||
| 75/74 | 1613060049 | 8.45 | 10.06 | |
| Bügelgriff | ||||
| 75/76 | 1618045022 | 55.25 | 65.75 | |
| Lagerbock | ||||
| 75/77 | 1615805069 | 23.75 | 28.26 | |
| Zahnwelle | ||||
| 75/79 | 1613060050 | 9.53 | 11.34 | |
| Lagerdeckel | ||||
| 75/80 | 1615500376 | 6.54 | 7.78 | |
| Lagerdeckel | ||||
| 75/81 | 1615500377 | 7.58 | 9.02 | |
| Sechskantschraube | ||||
| 86 | 2911021267 | 2.71 | 3.22 | |
| Spannband | ||||
| 87 | 1600A00AR5 | 13.93 | 16.58 | |
| Sterngriff | ||||
| 88 | 1619P16922 | 5.50 | 6.54 | |
| Verbindungsleitung | ||||
| 95 | 1614448038 | 6.54 | 7.78 | |
| Abstandshülse | ||||
| 118 | 1610520003 | 2.24 | 2.67 | |
| Nadelkranz | ||||
| 119 | 1610913020 | 1.94 | 2.31 | |
| Nadellager D25xD37x17 | ||||
| 120 | 1610910092 | 26.84 | 31.94 | |
| Rillenkugellager 20x47x14 | ||||
| 123 | 1610900030 | 15.71 | 18.69 | |
| Torx-Linsenschraube 4x20 | ||||
| 126 | 2603490023 | 0.83 | 0.99 | |
| Sicherungsring 47x1,75MM, DIN 472 | ||||
| 128 | 2916660021 | 3.31 | 3.94 | |
| Dichtrahmen | ||||
| 138 | 1611015059 | 2.71 | 3.22 | |
| Verschlussstopfen | ||||
| 139 | 1610508050 | 1.70 | 2.02 | |
| O-Ring | ||||
| 157 | 1610210192 | 2.24 | 2.67 | |
| O-Ring | ||||
| 158 | 1610210191 | 2.24 | 2.67 | |
| O-Ring 66,0x3,0 MM | ||||
| 159 | 1600210005 | 2.24 | 2.67 | |
| O-Ring 17,3x17,7 MM | ||||
| 160 | 1610210008 | 4.70 | 5.59 | |
| Dämpfungsring | ||||
| 161 | 1610290118 | 2.71 | 3.22 | |
| O-Ring | ||||
| 164 | 1610210194 | 1.94 | 2.31 | |
| O-Ring | ||||
| 165 | 1610210195 | 8.45 | 10.06 | |
| Innensechskantschraube | ||||
| 169 | 1613414022 | 2.71 | 3.22 | |
| Innensechskantschraube | ||||
| 170 | 1613414023 | 1.18 | 1.40 | |
| Torx-Linsenschraube M6x20 | ||||
| 171 | 1613490010 | 1.94 | 2.31 | |
| Torx-Linsenschraube M6x50 | ||||
| 172 | 1613490011 | 1.70 | 2.02 | |
| Blechschraube 4,8x78 MM, TORX T-20 | ||||
| 176 | 1603435036 | 1.18 | 1.40 | |
| Klemmschraube | ||||
| 180 | 1613490007 | 1.94 | 2.31 | |
| Schraube 4x16 | ||||
| 181 | 2603490022 | 0.83 | 0.99 | |
| Sechskantmutter | ||||
| 183 | 1613349020 | 1.70 | 2.02 | |
| Entstörfilter | ||||
| 190 | 1614503007 | 33.45 | 39.81 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 195 | 1611110D43 | |||
| Fettube 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.34 | |
| Netzanschlussleitung | ||||
| 805 | 1617000723 | 23.75 | 28.26 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1617014143 | 18.19 | 21.65 | |
| Lager | ||||
| 813 | 1617000480 | 12.41 | 14.77 | |
| Lager | ||||
| 814 | 1617000481 | 26.84 | 31.94 | |
| Bürstendeckel | ||||
| 818 | 1617000482 | 3.31 | 3.94 | |
| Bürstendeckel | ||||
| 819 | 1617000483 | 3.31 | 3.94 | |
| Werkzeughalter | ||||
| 820 | 1617000499 | 233.78 | 278.20 | |
| Unterlegscheibe | ||||
| 831 | 1617000A4Z | 11.88 | 14.14 | |
| Führungsrohr | ||||
| 835 | 1617000709 | 187.62 | 223.27 | |
| Getriebedeckel | ||||
| 839 | 1617000489 | 81.47 | 96.95 | |
| Getriebegehäuse | ||||
| 840 | 1617000490 | 493.58 | 587.36 | |
| Schlagbolzen | ||||
| 841 | 1617000491 | 81.47 | 96.95 | |
| Hammerrohr | ||||
| 844 | 1617000492 | 209.26 | 249.02 | |
| Verschlussdeckel | ||||
| 845 | 1617000710 | 13.93 | 16.58 | |
| Abstandshülse | ||||
| 854 | 1617000740 | 20.42 | 24.30 | |
| Hammerkolben | ||||
| 856 | 1607000C3N | 15.71 | 18.69 | |
| Schläger | ||||
| 857 | 1617000495 | 60.65 | 72.17 | |
| Pleuelstange | ||||
| 870 | 1607000C3P | 18.19 | 21.65 | |
| Gummidrehfeder | ||||
| 875 | 1617000496 | 44.82 | 53.34 | |
| Zusatzhandgriff | ||||
| 884 | 160202508K | 49.56 | 58.98 | |
| Handgriff | ||||
| 885 | 1605132163 | 11.88 | 14.14 | |
| Sechskantschraube DIN 931-M8x130-8.8 | ||||
| 886 | 2911011270 | 3.31 | 3.94 | |
| Radsatz | ||||
| 890 | 1617000716 | 29.75 | 35.40 | |
| Verschluss | ||||
| 891 | 1617000715 | 5.83 | 6.94 | |
| Hammerkolben | ||||
| 892 | 1607000C3M | 36.85 | 43.85 | |
| Verschleissteilsatz | ||||
| 895 | 1617000702 | 60.65 | 72.17 | |
| Verschleissteilsatz | ||||
| 896 | 1617000497 | 33.45 | 39.81 | |
| Schmierfett 1000 ML | ||||
| 897 | 1615430016 | 91.56 | 108.96 | |
| Fetttube 225 ML | ||||
| 898 | 1615430015 | 33.45 | 39.81 | |
