Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C35100 ( GSH16-30 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

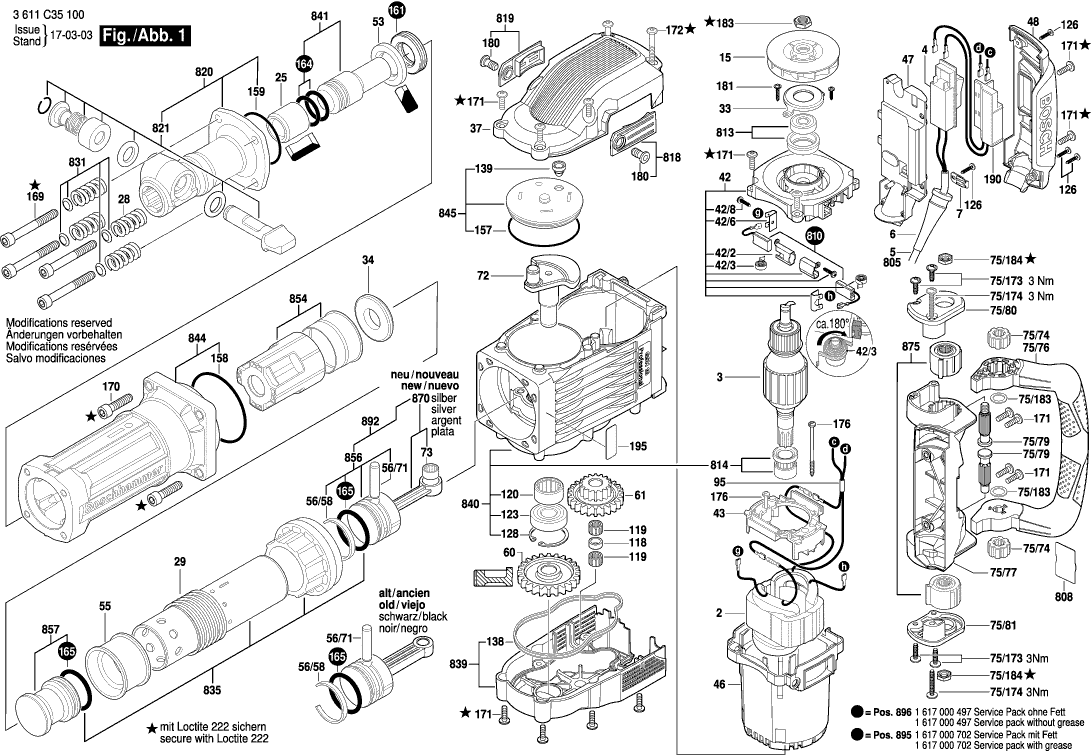

Zeichnungen der Bosch 3611C35100 ( GSH16-30 )
Teileliste der Bosch 3611C35100 ( GSH16-30 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 160422052M | 82.63 | 98.33 | |
| Anker 220-240V | ||||
| 3 | 1614011117 | 126.98 | 151.11 | |
| Schalter | ||||
| 4 | 1607200244 | 30.08 | 35.80 | |
| Tülle | ||||
| 6 | 1610703053 | 2.40 | 2.86 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.49 | 1.77 | |
| Lüfter | ||||
| 15 | 1616610102 | 15.61 | 18.58 | |
| Führungsring | ||||
| 25 | 1610300070 | 22.88 | 27.23 | |
| Druckfeder | ||||
| 28 | 1614614006 | 5.96 | 7.09 | |
| Druckfeder | ||||
| 29 | 1614614007 | 5.96 | 7.09 | |
| Halteplatte | ||||
| 33 | 1611006008 | 8.48 | 10.09 | |
| Stützscheibe | ||||
| 34 | 1610102635 | 12.21 | 14.53 | |
| Lüfterdeckel | ||||
| 37 | 1615500380 | 41.30 | 49.15 | |
| Bürstenhalter | ||||
| 42 | 1614336078 | 41.30 | 49.15 | |
| Bürstenführung | ||||
| 42/2 | 1614336017 | 10.68 | 12.71 | |
| Spiralfeder | ||||
| 42/3 | 1614652007 | 3.04 | 3.62 | |
| Stecker | ||||
| 42/6 | 1611390005 | 4.58 | 5.45 | |
| Blechschraube | ||||
| 42/8 | 2912401412 | 1.00 | 1.19 | |
| Abstandshalter | ||||
| 43 | 1610508054 | 2.52 | 3.00 | |
| Motorgehäuse | ||||
| 46 | 1615106053 | 22.88 | 27.23 | |
| Grundplatte | ||||
| 47 | 1618000028 | 13.90 | 16.54 | |
| Gehäusedeckel | ||||
| 48 | 1615500383 | 30.08 | 35.80 | |
| Anschlagscheibe | ||||
| 53 | 1610190058 | 10.68 | 12.71 | |
| Steuerhülse | ||||
| 55 | 1610506019 | 37.50 | 44.62 | |
| Haltering | ||||
| 56/58 | 1610500023 | 5.96 | 7.09 | |
| Kolbenbolzen | ||||
| 56/71 | 1613101012 | 4.58 | 5.45 | |
| Stirnrad | ||||
| 60 | 1616317086 | 75.38 | 89.70 | |
| Stirnrad | ||||
| 61 | 1616317093 | 102.63 | 122.13 | |
| Randabschneider | ||||
| 72 | 1600A014TW | 82.63 | 98.33 | |
| Nadelhülse | ||||
| 73 | 1600A0014G | 3.71 | 4.41 | |
| Torx-Linsenschraube 6x20 | ||||
| 75/173 | 1613490008 | 1.00 | 1.19 | |
| Torx-Linsenschraube 6x40 | ||||
| 75/174 | 1613490009 | 1.32 | 1.57 | |
| Stützscheibe S15x21x1,5 DIN988 | ||||
| 75/183 | 2916280013 | 1.32 | 1.57 | |
| Sechskantmutter | ||||
| 75/184 | 1613349021 | 1.90 | 2.26 | |
| Zahnnabe | ||||
| 75/74 | 1613060049 | 9.47 | 11.27 | |
| Bügelgriff | ||||
| 75/76 | 1618045022 | 61.93 | 73.70 | |
| Lagerbock | ||||
| 75/77 | 1615805069 | 26.62 | 31.68 | |
| Zahnwelle | ||||
| 75/79 | 1613060050 | 10.68 | 12.71 | |
| Lagerdeckel | ||||
| 75/80 | 1615500376 | 7.32 | 8.71 | |
| Lagerdeckel | ||||
| 75/81 | 1615500377 | 8.48 | 10.09 | |
| Sechskantschraube | ||||
| 86 | 2911021267 | 3.04 | 3.62 | |
| Spannband | ||||
| 87 | 1600A00AR5 | 15.61 | 18.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 88 | 1613349017 | |||
| Verbindungsleitung | ||||
| 95 | 1614448038 | 7.32 | 8.71 | |
| Abstandshülse | ||||
| 118 | 1610520003 | 2.52 | 3.00 | |
| Nadelkranz | ||||
| 119 | 1610913020 | 2.18 | 2.59 | |
| Nadellager | ||||
| 120 | 1610910092 | 30.08 | 35.80 | |
| Rillenkugellager 20x47x14 | ||||
| 123 | 1610900030 | 17.60 | 20.94 | |
| Torx-Linsenschraube | ||||
| 126 | 2603490023 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 128 | 2916660021 | 3.71 | 4.41 | |
| Dichtrahmen | ||||
| 138 | 1611015059 | 3.04 | 3.62 | |
| Verschlussstopfen | ||||
| 139 | 1610508050 | 2.18 | 2.59 | |
| O-Ring | ||||
| 157 | 1610210192 | 2.52 | 3.00 | |
| O-Ring | ||||
| 158 | 1610210191 | 2.52 | 3.00 | |
| O-Ring | ||||
| 159 | 1600210005 | 2.52 | 3.00 | |
| Dämpfungsring | ||||
| 161 | 1610290118 | 3.04 | 3.62 | |
| O-Ring | ||||
| 164 | 1610210194 | 2.52 | 3.00 | |
| O-Ring | ||||
| 165 | 1610210195 | 9.47 | 11.27 | |
| Innensechskantschraube | ||||
| 169 | 1613414022 | 3.04 | 3.62 | |
| Innensechskantschraube | ||||
| 170 | 1613414023 | 1.32 | 1.57 | |
| Torx-Linsenschraube M6x20 | ||||
| 171 | 1613490010 | 2.18 | 2.59 | |
| Torx-Linsenschraube M6x50 | ||||
| 172 | 1613490011 | 1.90 | 2.26 | |
| Blechschraube | ||||
| 176 | 1603435036 | 1.80 | 2.14 | |
| Klemmschraube | ||||
| 180 | 1613490007 | 2.52 | 3.00 | |
| Schraube | ||||
| 181 | 2603490022 | 1.00 | 1.19 | |
| Sechskantmutter | ||||
| 183 | 1613349020 | 1.90 | 2.26 | |
| Entstörfilter | ||||
| 190 | 1614503007 | 37.50 | 44.62 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 195 | 1611110D43 | |||
| Fetttube | ||||
| 661 | 1615430010 | 5.96 | 7.09 | |
| Typschild | ||||
| 808 | 160111A3H3 | 2.40 | 2.86 | |
| Kohlebürstensatz | ||||
| 810 | 1617014143 | 20.39 | 24.26 | |
| Lager | ||||
| 813 | 1617000480 | 13.90 | 16.54 | |
| Lager | ||||
| 814 | 1617000481 | 30.08 | 35.80 | |
| Bürstendeckel | ||||
| 818 | 1617000482 | 3.71 | 4.41 | |
| Bürstendeckel | ||||
| 819 | 1617000483 | 3.71 | 4.41 | |
| Werkzeughalter | ||||
| 820 | 1617000722 | 383.36 | 456.20 | |
| Sperrbolzen-Set | ||||
| 821 | 1617000721 | 75.38 | 89.70 | |
| Unterlegscheibe | ||||
| 831 | 1617000A4Z | 12.21 | 14.53 | |
| Führungsrohr | ||||
| 835 | 1617000709 | 210.30 | 250.26 | |
| Getriebedeckel | ||||
| 839 | 1617000489 | 67.98 | 80.90 | |
| Getriebegehäuse | ||||
| 840 | 1617000490 | 383.36 | 456.20 | |
| Schlagbolzen | ||||
| 841 | 1617000491 | 91.33 | 108.68 | |
| Hammerrohr | ||||
| 844 | 1617000492 | 234.56 | 279.13 | |
| Verschlussdeckel | ||||
| 845 | 1617000710 | 15.61 | 18.58 | |
| Abstandshülse | ||||
| 854 | 1617000740 | 22.88 | 27.23 | |
| Hammerkolben | ||||
| 856 | 1607000C3N | 17.60 | 20.94 | |
| Schläger | ||||
| 857 | 1617000495 | 67.98 | 80.90 | |
| Pleuelstange | ||||
| 870 | 1607000C3P | 20.39 | 24.26 | |
| Gummidrehfeder | ||||
| 875 | 1617000496 | 50.23 | 59.77 | |
| Zusatzhandgriff | ||||
| 884 | 160202508K | 55.56 | 66.12 | |
| Handgriff | ||||
| 885 | 1605132163 | 12.21 | 14.53 | |
| Sechskantschraube | ||||
| 886 | 2911011270 | 3.71 | 4.41 | |
| Radsatz | ||||
| 890 | 1617000716 | 33.33 | 39.66 | |
| Verschluss | ||||
| 891 | 1617000715 | 6.53 | 7.77 | |
| Hammerkolben | ||||
| 892 | 1607000C3M | 41.30 | 49.15 | |
| Verschleissteilsatz | ||||
| 895 | 1617000702 | 67.98 | 80.90 | |
| Verschleissteilsatz | ||||
| 896 | 1617000497 | 37.50 | 44.62 | |
| Schmierfett 1000 ML | ||||
| 897 | 1615430016 | 102.63 | 122.13 | |
| Fetttube | ||||
| 898 | 1615430015 | 37.50 | 44.62 | |
