Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C0A000 ( GSH27VC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

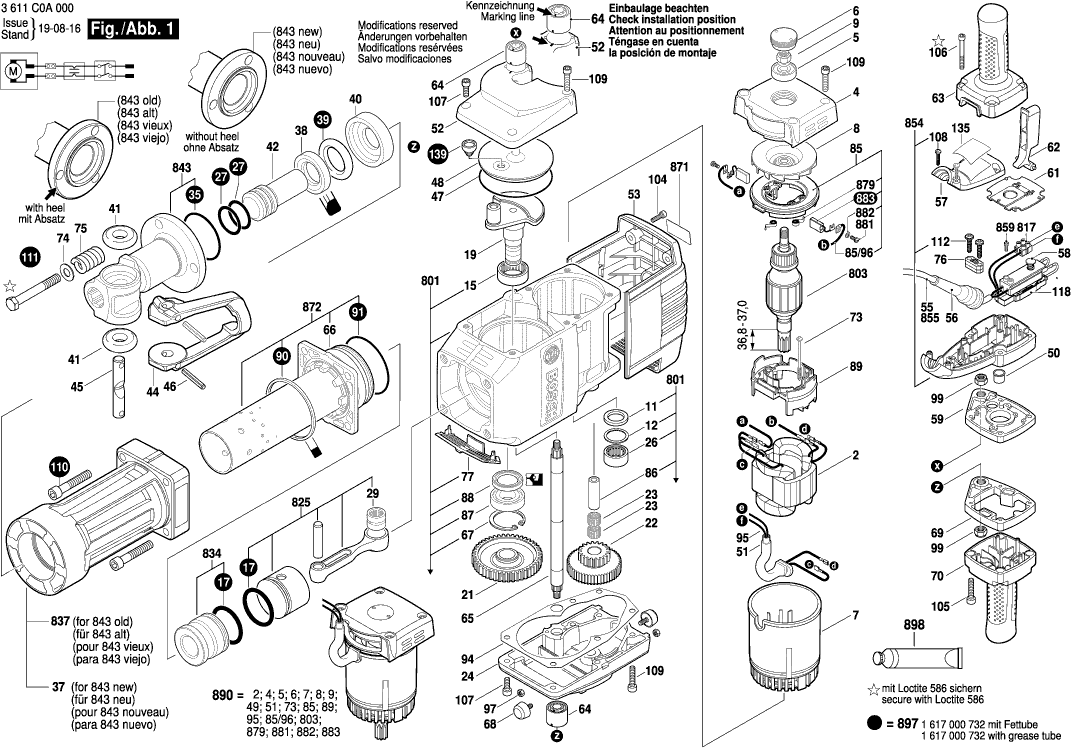

Zeichnungen der Bosch 3611C0A000 ( GSH27VC )
Teileliste der Bosch 3611C0A000 ( GSH27VC )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 160422052R | 126.98 | 151.11 | |
| Lagerdeckel RTS 400 REQ | ||||
| 4 | 160582023G | 26.62 | 31.68 | |
| Rillenkugellager 12x37x12 | ||||
| 5 | 1610900015 | 22.88 | 27.23 | |
| Verschlussschraube | ||||
| 6 | 1615500214 | 20.39 | 24.26 | |
| Isoliergehäuse | ||||
| 7 | 1615108104 | 30.08 | 35.80 | |
| Lüfter | ||||
| 8 | 1616610089 | 15.61 | 18.58 | |
| Sechskantmutter DIN 985-M12X1 | ||||
| 9 | 1613313000 | 2.52 | 3.00 | |
| Filzring | ||||
| 11 | 1610108013 | 1.90 | 2.26 | |
| Stützscheibe 1,0 MM DICK | ||||
| 12 | 1610102616 | 2.52 | 3.00 | |
| Nadellager D35xD47x17 | ||||
| 15 | 1610910091 | 33.33 | 39.66 | |
| O-Ring | ||||
| 17 | 1610210210 | 12.21 | 14.53 | |
| Randabschneider | ||||
| 19 | 1600A014TX | 126.98 | 151.11 | |
| Stirnrad Z=45 | ||||
| 21 | 1616318009 | 114.26 | 135.97 | |
| Stirnrad Z=19/52 | ||||
| 22 | 1616328036 | 189.28 | 225.24 | |
| Nadelkranz | ||||
| 23 | 1610913005 | 7.32 | 8.71 | |
| Getriebedeckel | ||||
| 24 | 1600A014T0 | 102.63 | 122.13 | |
| Nadellager D25xD37x17 | ||||
| 26 | 1610910092 | 30.08 | 35.80 | |
| O-Ring | ||||
| 27 | 1610210213 | 5.96 | 7.09 | |
| Nadellager | ||||
| 29 | 1610910097 | 30.08 | 35.80 | |
| O-Ring | ||||
| 35 | 1610210211 | 7.32 | 8.71 | |
| Führungsrohr | ||||
| 37 | 1600A014T8 | 210.30 | 250.26 | |
| Unterstützungsscheibe | ||||
| 38 | 1600A014U0 | 8.48 | 10.09 | |
| Dämpfungsring | ||||
| 39 | 1610290103 | 13.90 | 16.54 | |
| Zwischenflansch | ||||
| 40 | 1600A014U1 | 26.62 | 31.68 | |
| O-Ring 17,3x17,7 MM | ||||
| 41 | 1610210008 | 5.27 | 6.27 | |
| Schlagstift | ||||
| 42 | 1600A014TU | 91.33 | 108.68 | |
| Haltebügel | ||||
| 44 | 1618045026 | 189.28 | 225.24 | |
| Sperrbolzen | ||||
| 45 | 1613103004 | 55.56 | 66.12 | |
| Spannstift 8x55 DIN 1481 | ||||
| 46 | 2917760187 | 2.52 | 3.00 | |
| O-Ring 100x3 MM | ||||
| 47 | 1900210172 | 8.48 | 10.09 | |
| Verschlussdeckel | ||||
| 48 | 1610516017 | 15.61 | 18.58 | |
| Schutzhülse | ||||
| 50 | 3600421500 | 2.18 | 2.59 | |
| Kabeltülle | ||||
| 51 | 1610703057 | 5.27 | 6.27 | |
| Lüftergehäuse | ||||
| 52 | 1600A014T5 | 30.08 | 35.80 | |
| Abdeckhaube | ||||
| 53 | 1615500414 | 102.63 | 122.13 | |
| Kabeltülle | ||||
| 56 | 1610703055 | 8.48 | 10.09 | |
| Schalterdeckel | ||||
| 57 | 1615500418 | 5.27 | 6.27 | |
| Schalter | ||||
| 58 | 1617200124 | 41.30 | 49.15 | |
| Zwischenplatte | ||||
| 59 | 1600A014U2 | 67.25 | 80.03 | |
| Staubschutz | ||||
| 61 | 1615700059 | 6.53 | 7.77 | |
| Schaltklinke | ||||
| 62 | 1612026153 | 4.58 | 5.45 | |
| Handgriff | ||||
| 63 | 1615132124 | 45.52 | 54.17 | |
| Gummidrehfeder | ||||
| 64 | 1616334000 | 26.62 | 31.68 | |
| Zahnwelle | ||||
| 65 | 1613060005 | 55.56 | 66.12 | |
| Stützring | ||||
| 66 | 1610290101 | 60.65 | 72.17 | |
| Sicherungsring DIN 472 52x2MM | ||||
| 67 | 2916660023 | 4.58 | 5.45 | |
| Gummipuffer | ||||
| 68 | 1613465001 | 5.27 | 6.27 | |
| Zwischenplatte | ||||
| 69 | 1600A014U3 | 61.93 | 73.70 | |
| Handgriff | ||||
| 70 | 1615132125 | 50.23 | 59.77 | |
| Blechschraube 4,8x78 MM, TORX T-20 | ||||
| 73 | 1603435036 | 1.32 | 1.57 | |
| Tellerfeder | ||||
| 74 | 2916160010 | 2.52 | 3.00 | |
| Druckfeder | ||||
| 75 | 1614614009 | 8.48 | 10.09 | |
| Befestigungsschelle | ||||
| 76 | 1611302015 | 1.90 | 2.26 | |
| Lüftungsgitter | ||||
| 77 | 1615500431 | 3.71 | 4.41 | |
| Bürstenhalter | ||||
| 85 | 1614336045 | 33.33 | 39.66 | |
| Verbindungsleitung | ||||
| 85/96 | 1614448037 | 8.48 | 10.09 | |
| Lagerbolzen | ||||
| 86 | 1610300033 | 17.60 | 20.94 | |
| Rillenkugellager 25x52x15 | ||||
| 87 | 1610900027 | 26.62 | 31.68 | |
| Radial-Wellendichtring | ||||
| 88 | 1610283016 | 8.48 | 10.09 | |
| Abstandshalter | ||||
| 89 | 1610009008 | 3.04 | 3.62 | |
| Rechteckring | ||||
| 90 | 1611015061 | 2.52 | 3.00 | |
| O-Ring | ||||
| 91 | 1610210212 | 2.18 | 2.59 | |
| Dichtplatte | ||||
| 94 | 1611015021 | 2.52 | 3.00 | |
| Kabelbaum | ||||
| 95 | 1614413010 | 6.53 | 7.77 | |
| Sechskantmutter | ||||
| 97 | 2915011007 | 1.00 | 1.19 | |
| Sechskantmutter DIN 985-10-M10x1 | ||||
| 99 | 3613313500 | 2.52 | 3.00 | |
| Innensechskantschraube DIN 912-M6x20-8.8 | ||||
| 104 | 2910141201 | 2.18 | 2.59 | |
| Schraube Mikroverkapselt DIN 912-M6X30-8.8 | ||||
| 105 | 2914551188 | 2.52 | 3.00 | |
| Schraube Mikroverkapselt DIN 912-M6X55-8.8 | ||||
| 106 | 2914551189 | 1.00 | 1.19 | |
| Innensechskantschraube DIN 912-M8x20-8.8 | ||||
| 107 | 2910141242 | 1.32 | 1.57 | |
| Torx-Linsenschraube 4x20 | ||||
| 108 | 2603490023 | 1.00 | 1.19 | |
| Innensechskantschraube DIN 912-M8x35-8.8 | ||||
| 109 | 2910141248 | 1.32 | 1.57 | |
| Innensechskantschraube DIN-M12x70-8.8 | ||||
| 110 | 2910141356 | 2.18 | 2.59 | |
| Sechskantschraube | ||||
| 111 | 1613414024 | 5.96 | 7.09 | |
| Torx-Linsenschraube | ||||
| 112 | 1613490021 | 1.32 | 1.57 | |
| Entstörfilter | ||||
| 118 | 1614503011 | 33.33 | 39.66 | |
| Hinweisschild | ||||
| 135 | 1611110H20 | 3.04 | 3.62 | |
| Verschlussstopfen | ||||
| 139 | 1610508050 | 2.18 | 2.59 | |
| Motorgehäuse | ||||
| 801 | 1617000726 | 495.00 | 589.05 | |
| Anker 220-240V | ||||
| 803 | 1614011139 | 304.15 | 361.94 | |
| Anschlussklemme 2-POLIG | ||||
| 817 | 1611091006 | 1.32 | 1.57 | |
| Kolbenbaugruppe | ||||
| 825 | 1617000727 | 67.98 | 80.90 | |
| Schläger | ||||
| 834 | 1617000728 | 82.63 | 98.33 | |
| Führungsrohr | ||||
| 837 | 1600A01BG9 | 262.05 | 311.84 | |
| Werkzeughalter | ||||
| 843 | 1607000C8U | 435.14 | 517.82 | |
| Schaltergehäuse | ||||
| 854 | 1617000730 | 22.88 | 27.23 | |
| Zylinderschraube DIN 84-AM3,5x12-5.8 | ||||
| 859 | 2910011088 | 1.00 | 1.19 | |
| Typschild | ||||
| 871 | 160111A3H5 | 2.18 | 2.59 | |
| Hammerrohr | ||||
| 872 | 1617000731 | 383.36 | 456.20 | |
| Spiralfeder | ||||
| 879 | 1614652001 | 3.04 | 3.62 | |
| Torx-Linsenschraube M4x10 | ||||
| 881 | 1613490005 | 2.18 | 2.59 | |
| Federring | ||||
| 882 | 1610151007 | 1.00 | 1.19 | |
| Kohlebürstensatz | ||||
| 883 | 1617000425 | 26.62 | 31.68 | |
| Anbaumotor | ||||
| 890 | 1617000733 | 732.79 | 872.02 | |
| Verschleissteilsatz | ||||
| 897 | 1617000732 | 114.26 | 135.97 | |
| Fetttube 225 ML | ||||
| 898 | 1615430015 | 37.50 | 44.62 | |
