Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611312003 ( GSH4 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

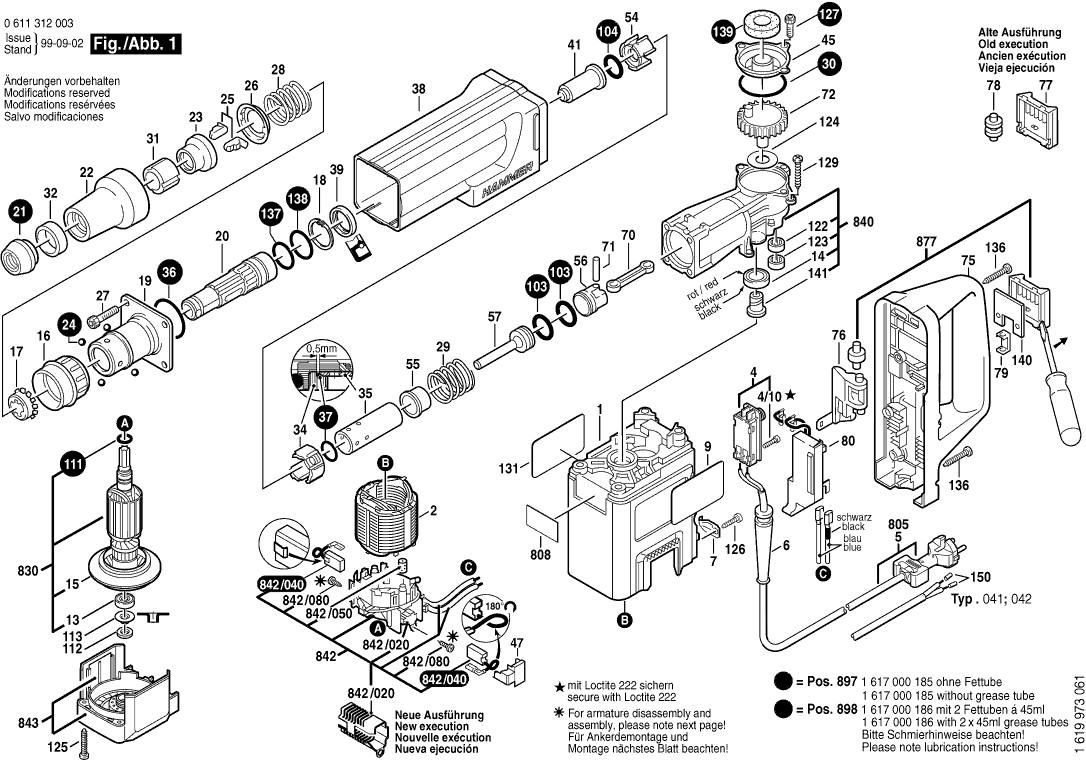

Zeichnungen der Bosch 0611312003 ( GSH4 )
Teileliste der Bosch 0611312003 ( GSH4 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1615102142 | 15.71 | 18.69 | |
| Polschuh 220-230V | ||||
| 2 | 1604220343 | 29.75 | 35.40 | |
| Schalter | ||||
| 4 | 1617200048 | 13.93 | 16.58 | |
| Zylinderschraube DIN 84-AM3,5x12-5.8 | ||||
| 4/10 | 2910011088 | 0.83 | 0.99 | |
| Tülle Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.67 | |
| Tülle Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1611110667 | 1.94 | 2.31 | |
| Rillenkugellager 7x22x7 | ||||
| 13 | 1610900025 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 14 | 1610905027 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 15 | 1616610071 | |||
| Rasthülse | ||||
| 16 | 1610499016 | 2.24 | 2.67 | |
| Haltering | ||||
| 17 | 1610590002 | 2.71 | 3.22 | |
| Sicherungsring DIN 472 37x1,5MM | ||||
| 18 | 2916660016 | 1.94 | 2.31 | |
| Aufnahmeflansch | ||||
| 19 | 1615700033 | 73.72 | 87.73 | |
| Werkzeughalter | ||||
| 20 | 1618597069 | 130.32 | 155.08 | |
| Schutzkappe | ||||
| 21 | 1610508017 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 1610499015 | |||
| Anschlaghülse | ||||
| 23 | 1610520001 | 9.53 | 11.34 | |
| Kugel DIN 5401-5 MM-III-ST | ||||
| 24 | 1617000239 | 1.94 | 2.31 | |
| Sperrkörper | ||||
| 25 | 1612300027 | 8.45 | 10.06 | |
| Schaltscheibe | ||||
| 26 | 1610290025 | 5.33 | 6.34 | |
| Innensechskantschraube DIN 912-M6x20-8.8 | ||||
| 27 | 2910141201 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 28 | 1614621000 | 2.24 | 2.67 | |
| Druckfeder | ||||
| 29 | 1614615002 | 0.83 | 0.99 | |
| O-Ring 60,0x1,5 MM | ||||
| 30 | 1610210092 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 31 | 1610390015 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 1610202016 | |||
| Abstandshülse | ||||
| 34 | 1610390030 | 10.73 | 12.77 | |
| Hammerrohr | ||||
| 35 | 1615806086 | 91.56 | 108.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 1610210022 | |||
| O-Ring 30x2,5 MM | ||||
| 37 | 1900210131 | 3.31 | 3.94 | |
| Abdeckhaube SCHWARZ | ||||
| 38 | 1615190058 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 1610283027 | |||
| Schlagbolzen | ||||
| 41 | 1618710052 | 12.41 | 14.77 | |
| Gehäusedeckel | ||||
| 45 | 1615500286 | 8.45 | 10.06 | |
| Abdeckkappe | ||||
| 47 | 1610591012 | 1.18 | 1.40 | |
| Steuerscheibe | ||||
| 54 | 1610190010 | 5.33 | 6.34 | |
| Steuerhülse | ||||
| 55 | 1610420004 | 26.84 | 31.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 56 | 1618700057 | |||
| Schläger | ||||
| 57 | 1618710077 | 33.45 | 39.81 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 70 | 1612001031 | |||
| Zylinderstift | ||||
| 71 | 1613101005 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 72 | 1616317037 | |||
| Handgriff BLAU | ||||
| 75 | 1615132056 | 11.88 | 14.14 | |
| Schalthebel | ||||
| 76 | 1612026029 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 79 | 1615819016 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 80 | 1617233024 | |||
| Zusatzhandgriff M8 | ||||
| 84 | 1612025019 | 5.33 | 6.34 | |
| Klemmhalter Ø 43 MM | ||||
| 85 | 1618040057 | 2.24 | 2.67 | |
| Hammerschraube M8x40 MM | ||||
| 86 | 1613490002 | 3.31 | 3.94 | |
| Spannband Ø43 MM | ||||
| 87 | 1611316006 | 1.94 | 2.31 | |
| O-Ring 24,0x4,0 MM | ||||
| 103 | 1610210091 | 2.24 | 2.67 | |
| O-Ring 17,0x8,0 MM | ||||
| 104 | 1610210093 | 0.83 | 0.99 | |
| O-Ring 10,0x1,0 MM | ||||
| 111 | 1610210081 | 2.71 | 3.22 | |
| Spannring | ||||
| 112 | 1610210090 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 113 | 1610328013 | |||
| Nadelhülse | ||||
| 122 | 1610910069 | 4.70 | 5.59 | |
| Nadelbüchse | ||||
| 123 | 1610910072 | 5.83 | 6.94 | |
| Axiallagerscheibe 1.0 MM DICK | ||||
| 124 | 1610101008 | 1.18 | 1.40 | |
| Blechschraube DIN7981-ST4,8x25-C-Z | ||||
| 125 | 2912401036 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 126 | 2910211019 | 0.83 | 0.99 | |
| Schraube Mikroverkapselt DIN 912 M 4x8-8.8 | ||||
| 127 | 2914555131 | 1.70 | 2.02 | |
| Blechschraube DIN7981-ST4,8x25-C-Z | ||||
| 129 | 2912401036 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 131 | 1611110668 | 2.24 | 2.67 | |
| Blechschraube DIN 7971-ST4,8x25-C | ||||
| 136 | 2910211236 | 0.83 | 0.99 | |
| O-Ring 26,0x2,0 MM | ||||
| 137 | 1610210101 | 2.24 | 2.67 | |
| O-Ring 33,0x2,0 MM | ||||
| 138 | 1610210103 | 1.94 | 2.31 | |
| Filzring | ||||
| 139 | 1610205006 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 140 | 1611098004 | |||
| Bundbuchse | ||||
| 141 | 1610322007 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 750 | 2605438313 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 751 | 1618600023 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 751/1 | 1618600011 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 751/2 | 1618600012 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 752 | 1618600202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 752/1 | 1618600203 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 753 | 1618601006 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 753/1 | 1618601008 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 753/2 | 1618601007 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 754 | 1618601302 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 755 | 1618601303 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 756 | 1618601101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 757 | 1618601102 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 758 | 1618601018 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 758/1 | 1618601019 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 760 | 1618609003 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 761 | 1618623205 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 761/1 | 1618623206 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 762 | 1618633101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 762/1 | 1618633102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 784 | 2602025063 | |||
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 830 | 1614010180 | |||
| Ersatzteilgruppe | ||||
| 840 | 1617000948 | 113.29 | 134.82 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 842 | 1614336009 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 842/020 | 1614336043 | |||
| Kohlebürstensatz 10 x 1 617 014 122 | ||||
| 842/040 | 1607000497 | 113.29 | 134.82 | |
| Kohlebürstensatz | ||||
| 842/040 | 1617014122 | 13.93 | 16.58 | |
| Gummipuffer | ||||
| 842/050 | 1613212004 | 2.71 | 3.22 | |
| Blechschraube DIN7981-ST2,9x9,5C-Z | ||||
| 842/080 | 2912401005 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 843 | 1615808072 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 877 | 1617000297 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 897 | 1617000185 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 898 | 1617000186 | |||
