Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3611C22001 ( GSH7VC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

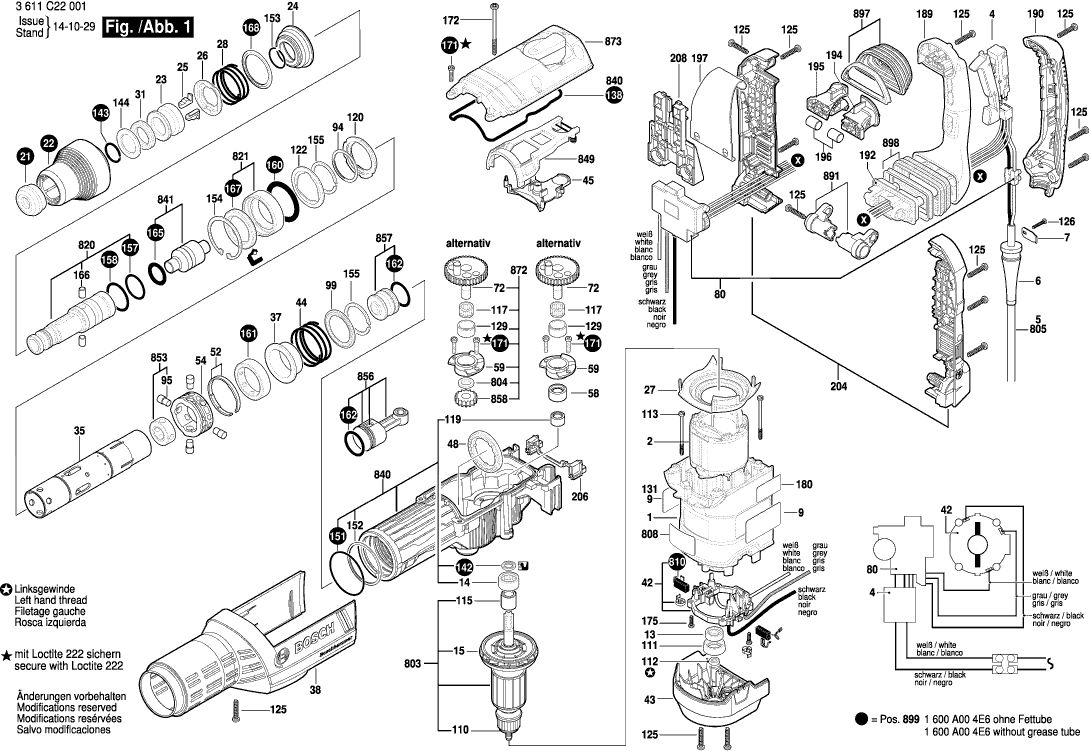

Zeichnungen der Bosch 3611C22001 ( GSH7VC )
Teileliste der Bosch 3611C22001 ( GSH7VC )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615108165 | 26.84 | 31.94 | |
| Polschuh 220-240V | ||||
| 2 | 1614220124 | 26.84 | 31.94 | |
| Schalter | ||||
| 4 | 161720030B | 26.84 | 31.94 | |
| Tülle Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 160111A48C | 2.71 | 3.22 | |
| Rillenkugellager 8x24x8 | ||||
| 13 | 1610900026 | 9.53 | 11.34 | |
| NADELLAGER | ||||
| 14 | 1610910096 | 18.19 | 21.65 | |
| Lüfter | ||||
| 15 | 1616610109 | 12.41 | 14.77 | |
| Schutzkappe | ||||
| 21 | 1610508038 | 5.83 | 6.94 | |
| Schutzhülse | ||||
| 22 | 1610591051 | 8.45 | 10.06 | |
| Anschlaghülse | ||||
| 23 | 1610520006 | 13.93 | 16.58 | |
| Bundbuchse | ||||
| 24 | 1610500025 | 7.58 | 9.02 | |
| Sperrkörper | ||||
| 25 | 1612300027 | 8.45 | 10.06 | |
| Indexscheibe | ||||
| 26 | 1600A019WL | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 27 | 160059105C | |||
| Druckfeder | ||||
| 28 | 1614621010 | 3.31 | 3.94 | |
| Dämpfungsring | ||||
| 31 | 1610290129 | 5.33 | 6.34 | |
| Hammerrohr | ||||
| 35 | 1615806249 | 101.94 | 121.31 | |
| Steuerhülse | ||||
| 37 | 1610322018 | 5.83 | 6.94 | |
| Abdeckhaube | ||||
| 38 | 1615190177 | 26.84 | 31.94 | |
| Bürstenhalter | ||||
| 42 | 1614336090 | 40.61 | 48.33 | |
| Bürstendeckel | ||||
| 43 | 1615500435 | 8.45 | 10.06 | |
| Druckfeder | ||||
| 44 | 1614621020 | 1.94 | 2.31 | |
| Niederhalter | ||||
| 45 | 1610591052 | 1.70 | 2.02 | |
| Schaltring | ||||
| 48 | 1619990186 | 5.83 | 6.94 | |
| Haltering | ||||
| 52 | 1610224015 | 0.83 | 0.99 | |
| Abstandshuelsen | ||||
| 54 | 1600A019Z4 | 2.24 | 2.67 | |
| Haltebuchse | ||||
| 58 | 1600A0014J | 4.70 | 5.59 | |
| Lagerbock | ||||
| 59 | 1615805074 | 7.58 | 9.02 | |
| Exzenterzahnrad | ||||
| 72 | 1616317090 | 67.25 | 80.03 | |
| Drehzahlregler | ||||
| 80 | 16072335R4 | 60.65 | 72.17 | |
| Zusatzhandgriff | ||||
| 84 | 1602025081 | 15.71 | 18.69 | |
| Klemmstück | ||||
| 85 | 1600A008BL | 1.70 | 2.02 | |
| Sechskantschraube | ||||
| 86 | 2911021267 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 88 | 1619P16922 | |||
| Stützscheibe | ||||
| 94 | 1610290111 | 1.70 | 2.02 | |
| Mitnehmerbolzen | ||||
| 95 | 1613120023 | 3.31 | 3.94 | |
| Stützring | ||||
| 99 | 1600220029 | 2.24 | 2.67 | |
| Dichtring | ||||
| 110 | 1610190073 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 111 | 1610290046 | 1.94 | 2.31 | |
| Sechskantmutter | ||||
| 112 | 1613300007 | 1.18 | 1.40 | |
| Blechschraube B 4,8x68 MM | ||||
| 113 | 1613412001 | 1.18 | 1.40 | |
| Lagerbuchse | ||||
| 115 | 1610300086 | 4.70 | 5.59 | |
| Nadelkranz | ||||
| 117 | 1610913023 | 13.93 | 16.58 | |
| Nadellager | ||||
| 119 | 1610910081 | 11.88 | 14.14 | |
| Abstandshülse | ||||
| 120 | 1610190080 | 9.53 | 11.34 | |
| Distanzring | ||||
| 122 | 1610290128 | 5.83 | 6.94 | |
| Torx-Linsenschraube | ||||
| 125 | 1613435040 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 126 | 2603490023 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 129 | 1610300080 | 3.31 | 3.94 | |
| Firmenschild | ||||
| 131 | 160111C21M | 1.94 | 2.31 | |
| Dichtrahmen | ||||
| 138 | 1611015064 | 5.33 | 6.34 | |
| Radial-Wellendichtring | ||||
| 142 | 1610290112 | 3.31 | 3.94 | |
| Sprengring | ||||
| 143 | 1614601072 | 1.70 | 2.02 | |
| Stützscheibe | ||||
| 144 | 1610103025 | 2.71 | 3.22 | |
| O-Ring | ||||
| 151 | 1610210222 | 0.83 | 0.99 | |
| Sprengring | ||||
| 152 | 1614601073 | 1.18 | 1.40 | |
| Sprengring DIN 7993 A 30 | ||||
| 153 | 2916540017 | 1.18 | 1.40 | |
| Sicherungsring DIN 472 62x2 MM | ||||
| 154 | 2916660027 | 3.31 | 3.94 | |
| Sprengring | ||||
| 155 | 1614601074 | 1.18 | 1.40 | |
| O-Ring 33,0x2,0 MM | ||||
| 157 | 1610210103 | 1.94 | 2.31 | |
| O-Ring | ||||
| 158 | 1610210224 | 0.83 | 0.99 | |
| O-Ring | ||||
| 160 | 1610210246 | 1.18 | 1.40 | |
| Dämpfungsring | ||||
| 161 | 1610210227 | 6.54 | 7.78 | |
| O-Ring | ||||
| 162 | 1600210080 | 1.94 | 2.31 | |
| Dichtring | ||||
| 165 | 1610290125 | 8.45 | 10.06 | |
| Zylinderrolle | ||||
| 166 | 1613200020 | 1.94 | 2.31 | |
| Radial-Wellendichtring | ||||
| 167 | 161029012A | 3.31 | 3.94 | |
| Dichtlippe | ||||
| 168 | 1610206027 | 1.94 | 2.31 | |
| Torx-Flachkopfschraube | ||||
| 171 | 1613414026 | 1.70 | 2.02 | |
| Torx-Linsenschraube | ||||
| 172 | 1613435041 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x12 | ||||
| 175 | 2603490021 | 0.83 | 0.99 | |
| Handgriff | ||||
| 189 | 1615133038 | 11.88 | 14.14 | |
| Griffschale | ||||
| 190 | 1615500438 | 12.41 | 14.77 | |
| Kipphebelfuss | ||||
| 192 | 1614611028 | 4.70 | 5.59 | |
| Schraubplatte | ||||
| 194 | 1610099018 | 1.70 | 2.02 | |
| Schraubplatte | ||||
| 195 | 1610099019 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 196 | 1610026004 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 197 | 1616232000 | 8.45 | 10.06 | |
| Gehäuserückteil | ||||
| 204 | 1615102162 | 15.71 | 18.69 | |
| Halteleiste | ||||
| 206 | 1612386006 | 0.83 | 0.99 | |
| Federplatte | ||||
| 208 | 1615190180 | 4.10 | 4.88 | |
| Fettube 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.34 | |
| Tragkasten | ||||
| 691 | 161543851A | 40.61 | 48.33 | |
| Anker 230V | ||||
| 803 | 1614010267 | 168.86 | 200.94 | |
| Anschlagscheibe | ||||
| 804 | 1610190027 | 4.70 | 5.59 | |
| Typschild | ||||
| 808 | 160111A3H5 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1617000A50 | 23.75 | 28.26 | |
| Werkzeughalter | ||||
| 820 | 1618597102 | 113.29 | 134.82 | |
| Gleitlager | ||||
| 821 | 1610508058 | 23.75 | 28.26 | |
| Schlagwerkgehäuse | ||||
| 840 | 1607000C38 | 168.86 | 200.94 | |
| Schlagbolzen | ||||
| 841 | 1617000A4R | 49.56 | 58.98 | |
| Schaltgabel | ||||
| 849 | 1617000A31 | 5.83 | 6.94 | |
| Führungsbuchse | ||||
| 853 | 1610231004 | 23.75 | 28.26 | |
| Hammerkolben | ||||
| 856 | 1617000A32 | 44.82 | 53.34 | |
| Schläger | ||||
| 857 | 1617000A33 | 23.75 | 28.26 | |
| Stirnrad | ||||
| 858 | 1616317620 | 10.73 | 12.77 | |
| Exzenter | ||||
| 872 | 1617000A35 | 81.47 | 96.95 | |
| Gehäusedeckel | ||||
| 873 | 1617000A4S | 67.25 | 80.03 | |
| Sechskantschraube | ||||
| 883 | 1613490019 | 1.94 | 2.31 | |
| Zusatzhandgriff | ||||
| 884 | 160202508T | 33.45 | 39.81 | |
| Zusatzhandgriff | ||||
| 885 | 160202508J | 49.56 | 58.98 | |
| Spannband | ||||
| 887 | 1600A01BH0 | 8.45 | 10.06 | |
| Kipphebel | ||||
| 891 | 1612099005 | 8.45 | 10.06 | |
| Faltenbalg | ||||
| 897 | 1610415005 | 7.58 | 9.02 | |
| Faltenbalg | ||||
| 898 | 1610415004 | 7.58 | 9.02 | |
| Servicepaket | ||||
| 899 | 1600A004E6 | 55.25 | 65.75 | |
