Bosch GSK 18 V-LI Zeichnungen und Teile
Genaue Typennummer:
3 601 D80 300
3 601 D80 300

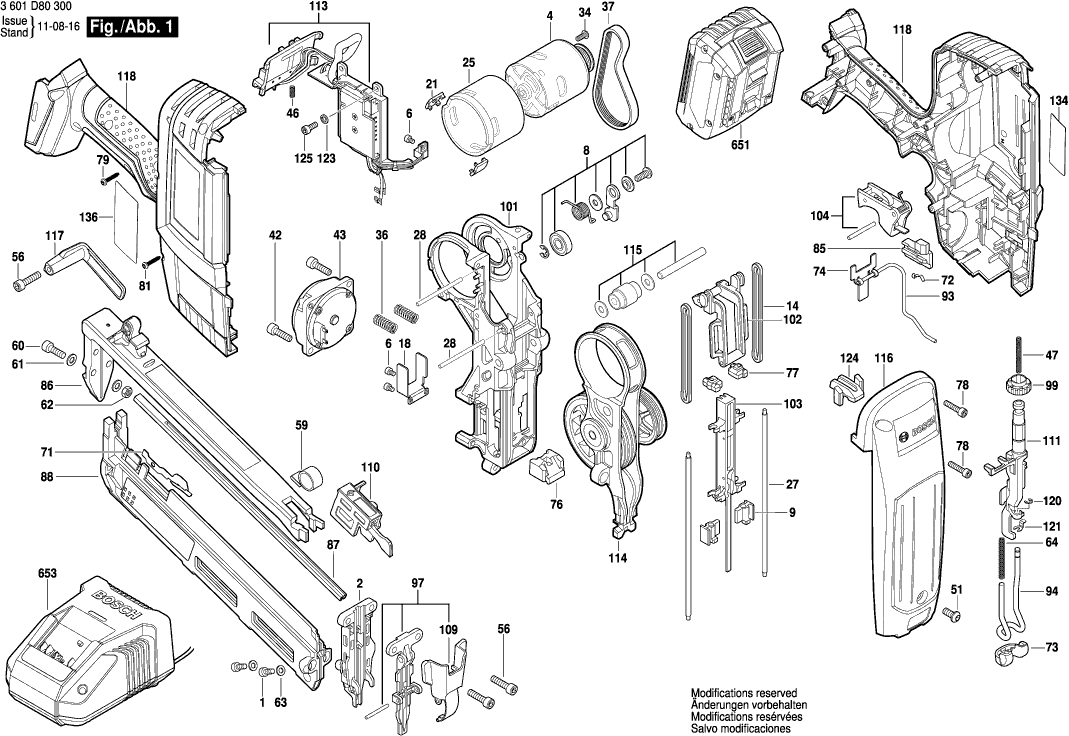

Zeichnungen der BOSCH 3601D80300 ( GSK18V-LI )
Teileliste der BOSCH 3601D80300 ( GSK18V-LI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schraube | ||||
| 1 | 2610006628 | Schraube | € 0.99 | |
| Nase | ||||
| 2 | 2610009742 | Nase | € 54.45 | |
| Gleichstrommotor | ||||
| 4 | 2610009780 | Gleichstrommotor | € 81.81 | |
| Schraube | ||||
| 6 | 2610009743 | Schraube | € 0.99 | |
| Riemenspannrolle | ||||
| 8 | 2610009782 | Riemenspannrolle | € 28.80 | |
| Führungshülse | ||||
| 9 | 2610009752 | Führungshülse | € 2.28 | |
| Gummiband | ||||
| 14 | 2610009744 | Gummiband | € 4.00 | |
| Verschleissplatte | ||||
| 18 | 2610009745 | Verschleissplatte | € 5.71 | |
| Bürstendeckel | ||||
| 21 | 2610009746 | Bürstendeckel | € 2.28 | |
| Hülse | ||||
| 25 | 2610009747 | Hülse | € 15.05 | |
| Laufschiene | ||||
| 27 | 2610009783 | Laufschiene | € 4.00 | |
| Pin | ||||
| 28 | 2610009789 | Pin | € 2.28 | |
| Schraube | ||||
| 34 | 2610009748 | Schraube | € 0.99 | |
| Druckfeder | ||||
| 36 | 2610009749 | Druckfeder | € 2.00 | |
| Zahnriemen | ||||
| 37 | 2610009750 | Zahnriemen | € 24.87 | |
| Schraube | ||||
| 42 | 2610009751 | Schraube | € 0.99 | |
| Magnetspule | ||||
| 43 | 2610009740 | Magnetspule | € 89.67 | |
| Druckfeder | ||||
| 46 | 2610009753 | Druckfeder | € 2.00 | |
| Druckfeder | ||||
| 47 | 2610009754 | Druckfeder | € 2.00 | |
| Schraube | ||||
| 51 | 2610005252 | Schraube | € 0.99 | |
| Schraube | ||||
| 56 | 2610005311 | Schraube | € 0.99 | |
| Schenkelfeder | ||||
| 59 | 2610009755 | Schenkelfeder | € 2.71 | |
| Schraube | ||||
| 60 | 2610005357 | Schraube | € 0.99 | |
| Scheibe | ||||
| 61 | 2610009756 | Scheibe | € 0.99 | |
| Klemmutter | ||||
| 62 | 2610005245 | Klemmutter | € 0.99 | |
| Scheibe | ||||
| 63 | 2610005300 | Scheibe | € 0.99 | |
| Druckfeder | ||||
| 64 | 2610009757 | Druckfeder | € 1.29 | |
| Hohlfeder | ||||
| 71 | 2610005340 | Hohlfeder | € 2.00 | |
| Blattfeder | ||||
| 72 | 2610009758 | Blattfeder | € 4.00 | |
| Schutzverkleidung | ||||
| 73 | 2610005325 | Schutzverkleidung | € 4.00 | |
| Gleitblech | ||||
| 74 | 2610009759 | Gleitblech | € 4.86 | |
| Stossdämpfer | ||||
| 76 | 2610009760 | Stossdämpfer | € 3.28 | |
| Stossdämpfer | ||||
| 77 | 2610009761 | Stossdämpfer | € 2.00 | |
| Schraube | ||||
| 78 | 2610009762 | Schraube | € 0.99 | |
| Schraube | ||||
| 79 | 2610009778 | Schraube | € 1.29 | |
| Schraube | ||||
| 81 | 2610009763 | Schraube | € 0.99 | |
| Sperrhebel | ||||
| 85 | 2610009764 | Sperrhebel | € 10.28 | |
| Nagelpatrone | ||||
| 86 | 2610009765 | Nagelpatrone | € 13.22 | |
| Schiene | ||||
| 87 | 2610009802 | Schiene | € 10.28 | |
| Nagelpatrone | ||||
| 88 | 2610009766 | Nagelpatrone | € 24.87 | |
| Hebel | ||||
| 93 | 2610009767 | Hebel | € 7.00 | |
| Sicherheitshebel | ||||
| 94 | 2610009768 | Sicherheitshebel | € 10.28 | |
| Nase | ||||
| 97 | 2610009787 | Nase | € 49.35 | |
| Stellrad | ||||
| 99 | 2610009769 | Stellrad | € 4.00 | |
| Halterahmen | ||||
| 101 | 2610009781 | Halterahmen | € 73.83 | |
| Tragrahmen | ||||
| 102 | 2610009790 | Tragrahmen | € 4.00 | |
| Kontaktstück | ||||
| 103 | 2610009770 | Kontaktstück | € 205.51 | |
| Auslösestange | ||||
| 104 | 2610009785 | Auslösestange | € 15.05 | |
| Nase | ||||
| 109 | 2610009786 | Nase | € 15.05 | |
| Zuführblock | ||||
| 110 | 2610009771 | Zuführblock | € 19.11 | |
| Verstellhebel | ||||
| 111 | 2610009772 | Verstellhebel | € 54.45 | |
| Nicht mehr lieferbar | ||||
| 113 | 2610009739 | Nicht mehr lieferbar | ||
| Hebelarm | ||||
| 114 | 2610009773 | Hebelarm | € 124.09 | |
| Nadelkranz | ||||
| 115 | 2610009784 | Nadelkranz | € 44.77 | |
| Blechkappe | ||||
| 116 | 2610009774 | Blechkappe | € 54.45 | |
| Gurthalteclip | ||||
| 117 | 2610009775 | Gurthalteclip | € 4.86 | |
| Gehäusesatz | ||||
| 118 | 2610009788 | Gehäusesatz | € 89.67 | |
| Sprengring | ||||
| 120 | 2610009776 | Sprengring | € 0.99 | |
| Sprengring | ||||
| 121 | 2610009777 | Sprengring | € 4.00 | |
| Scheibe | ||||
| 123 | 2610009803 | Scheibe | € 1.29 | |
| Stossdämpfer | ||||
| 124 | 2610009805 | Stossdämpfer | € 2.28 | |
| Schraube | ||||
| 125 | 2610009804 | Schraube | € 0.99 | |
| Inhaltsetikett | ||||
| 134 | 2610009792 | Inhaltsetikett | € 2.28 | |
| Typschild | ||||
| 136 | 2610009796 | Typschild | € 2.28 | |
| Akku-Paket 18V 3.0Ah Li SCM | ||||
| 651 | 1607A350B2 | Akku-Paket 18V 3.0Ah Li SCM | € 111.40 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | Ladegerät EU 230/14,4-18V, 30 40 S | € 67.28 | |
| Ladegerät GB 230/10,8-18V, 30 42 S | ||||
| 653 | 2607225323 | Ladegerät GB 230/10,8-18V, 30 42 S | € 81.81 | |
