Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601H68100 ( GSR10,8V-LI-2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

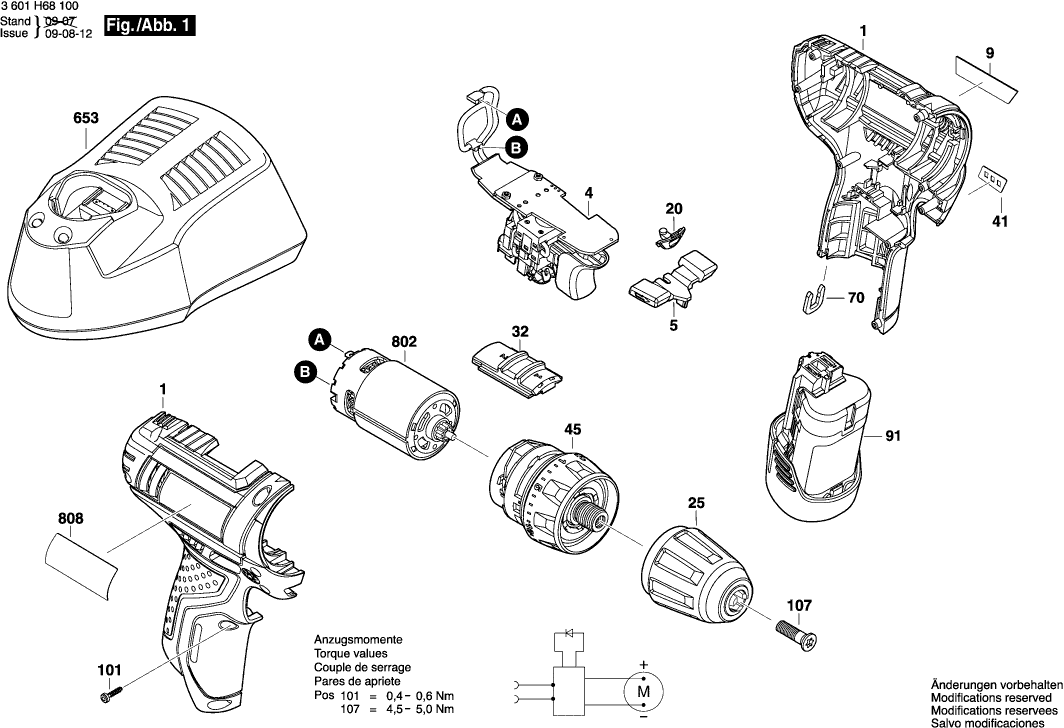

Zeichnungen der Bosch 3601H68100 ( GSR10,8V-LI-2 )
Teileliste der Bosch 3601H68100 ( GSR10,8V-LI-2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse BLAU | ||||
| 1 | 2609100824 | 15.71 | 18.69 | |
| Elektronikmodul | ||||
| 4 | 16072335DK | 29.75 | 35.40 | |
| Umschalthebel | ||||
| 5 | 2609100825 | 1.70 | 2.02 | |
| Firmenschild GSR 10,8-2-LI | ||||
| 9 | 2609132377 | 1.94 | 2.31 | |
| Linse | ||||
| 20 | 2609100826 | 1.94 | 2.31 | |
| Schnellspannbohrfutter | ||||
| 25 | 2609110967 | 12.41 | 14.77 | |
| Umschalteinheit | ||||
| 32 | 2609199279 | 0.83 | 0.99 | |
| Aufkleber | ||||
| 41 | 2609132378 | 1.94 | 2.31 | |
| Getriebekasten | ||||
| 45 | 2609199786 | 29.75 | 35.40 | |
| Clip | ||||
| 70 | 2609110537 | 1.18 | 1.40 | |
| Akku-Paket GBA 12V 2.0Ah Li SCM | ||||
| 91 | 1607A350C5 | 55.25 | 65.75 | |
| Akku-Paket GBA 12V 1.5Ah LI SCM | ||||
| 91 | 1607A350DY | 34.69 | 41.28 | |
| Schraube | ||||
| 101 | 2609110883 | 1.70 | 2.02 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 107 | 2603421229 | 1.18 | 1.40 | |
| Schnell-Lader UK AL1130CV 230V/12V/3A | ||||
| 653 | 2607225135 | 67.25 | 80.03 | |
| Schnell-Lader CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226219 | 46.67 | 55.54 | |
| Gleichstrommotor 10,8V - 12V | ||||
| 802 | 2609199258 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A4WC | 1.94 | 2.31 | |
