Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601H68101 ( GSR12-2-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

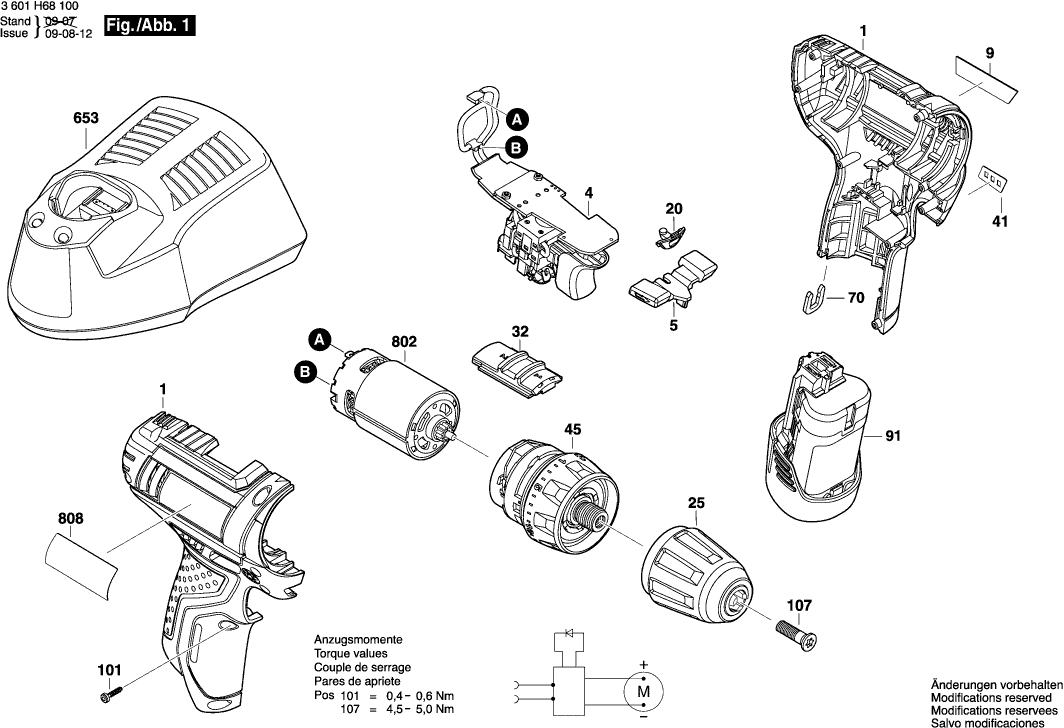

Zeichnungen der Bosch 3601H68101 ( GSR12-2-LI )
Teileliste der Bosch 3601H68101 ( GSR12-2-LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse BLAU | ||||
| 1 | 2609100824 | 17.60 | 20.94 | |
| Elektronikmodul | ||||
| 4 | 16072335DK | 33.33 | 39.66 | |
| Umschalthebel | ||||
| 5 | 2609100825 | 1.90 | 2.26 | |
| Firmenschild GSR 12-2-LI | ||||
| 9 | F00062107D | 2.18 | 2.59 | |
| Linse | ||||
| 20 | 2609100826 | 2.18 | 2.59 | |
| Schnellspannbohrfutter | ||||
| 25 | 2609110967 | 11.02 | 13.11 | |
| Umschalteinheit | ||||
| 32 | 2609199279 | 1.00 | 1.19 | |
| Aufkleber | ||||
| 41 | 2609132378 | 2.18 | 2.59 | |
| Getriebekasten | ||||
| 45 | 2609199786 | 26.62 | 31.68 | |
| Clip | ||||
| 70 | 2609110537 | 1.32 | 1.57 | |
| Akku-Paket BAT 415 10,8V712V 2,5AH | ||||
| 91 | 2607337237 | 102.63 | 122.13 | |
| Akku-Paket BAT 414 10,8/12V 2,0Ah | ||||
| 91 | 1607A350C8 | 67.98 | 80.90 | |
| Akku-Paket GBA 12V 2.0Ah Li SCM | ||||
| 91 | 1607A350C5 | 61.93 | 73.70 | |
| Schraube | ||||
| 101 | 2609110883 | 1.90 | 2.26 | |
| Senkschraube M6x23 LINKSGEWINDE | ||||
| 107 | 2603421229 | 1.32 | 1.57 | |
| Schnell-Lader SAM 115/10,8V, 30 MIN. | ||||
| 653 | 2607225141 | 61.93 | 73.70 | |
| Schnell-Lader ARG 220/10,8V | ||||
| 653 | 2607225711 | 55.25 | 65.75 | |
| Schnell-Lader BR GAL 12V-20, 127V-220V | ||||
| 653 | 2607226201 | 30.08 | 35.80 | |
| Gleichstrommotor 10,8V - 12V | ||||
| 802 | 2609199258 | 17.60 | 20.94 | |
| Typschild | ||||
| 808 | 160111A6J2 | 2.18 | 2.59 | |
