Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JA4400 ( GSR14,4-2-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

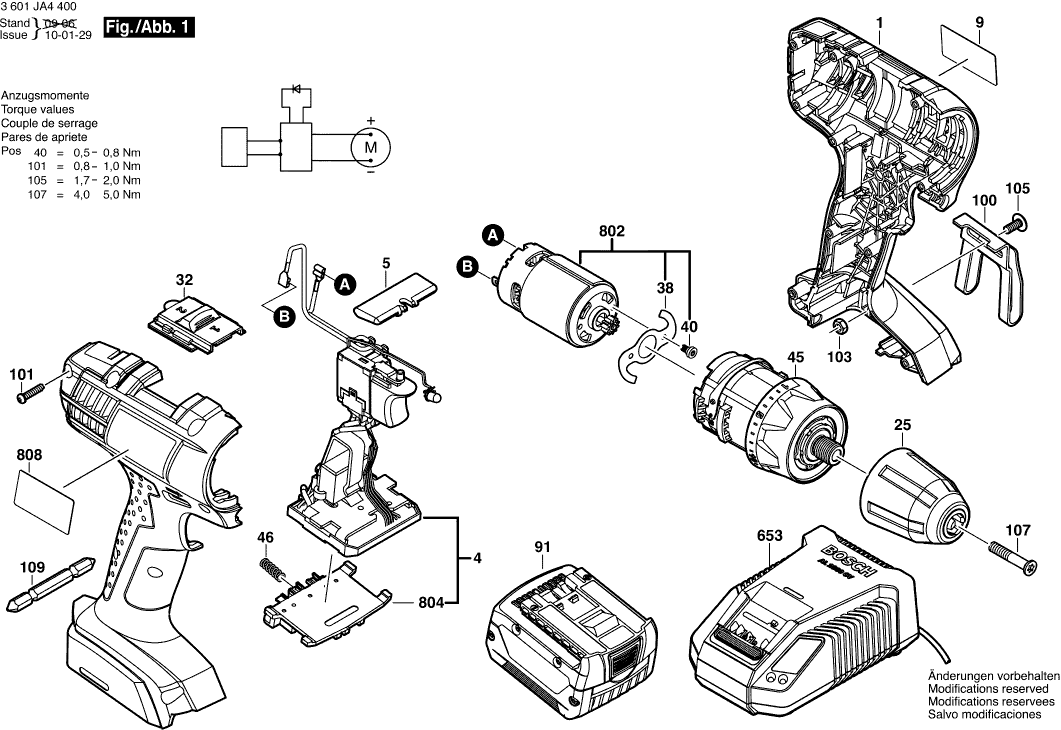

Zeichnungen der Bosch 3601JA4400 ( GSR14,4-2-LI )
Teileliste der Bosch 3601JA4400 ( GSR14,4-2-LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse BLAU | ||||
| 1 | 2609100810 | 26.84 | 31.94 | |
| Elektronikmodul | ||||
| 4 | 1607233519 | 91.56 | 108.96 | |
| Elektronikmodul | ||||
| 4 | 1607233298 | 86.22 | 102.60 | |
| Hebel | ||||
| 5 | 2609100863 | 1.70 | 2.02 | |
| Firmenschild GSR 14,4-2-LI | ||||
| 9 | 2609132504 | 1.94 | 2.31 | |
| Schnellspannbohrfutter 10 MM | ||||
| 25 | 2609110799 | 23.75 | 28.26 | |
| Schiebeschalter | ||||
| 32 | 2609199251 | 4.70 | 5.59 | |
| Sicherungsblech | ||||
| 38 | 2609110801 | 1.70 | 2.02 | |
| Schraube | ||||
| 40 | 2609110802 | 0.83 | 0.99 | |
| Getriebekasten | ||||
| 45 | 2609199255 | 81.47 | 96.95 | |
| Druckfeder | ||||
| 46 | 1609280477 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 91 | 1607A350B9 | |||
| Geräteclip | ||||
| 100 | 2609110956 | 5.83 | 6.94 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201 | 1.70 | 2.02 | |
| Mutter | ||||
| 103 | 2609110835 | 1.18 | 1.40 | |
| Schraube | ||||
| 105 | 2609110834 | 1.18 | 1.40 | |
| Flachkopfschraube M 6x30 | ||||
| 107 | 2609110635 | 1.18 | 1.40 | |
| Schrauberklinge | ||||
| 109 | 2609110342 | 1.94 | 2.31 | |
| Schnell-Lader EU AL 1820 CV 220V | ||||
| 653 | 2607225423 | 63.33 | 75.36 | |
| Schnell-Lader GB 230/10,8-18V, 1h | ||||
| 653 | 2607225425 | 60.65 | 72.17 | |
| Schnell-Lader EU GAL 18V-20 220V-240V 12V-18V 2A | ||||
| 653 | 2607226281 | 55.25 | 65.75 | |
| Gleichstrommotor 14,4V | ||||
| 802 | 2609199253 | 60.65 | 72.17 | |
| Kontakthalter | ||||
| 804 | 1609280474 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 2609135907 | 1.94 | 2.31 | |
