Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JB7400 ( GSR14,4-2-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601JB7400 ( GSR14,4-2-LI )

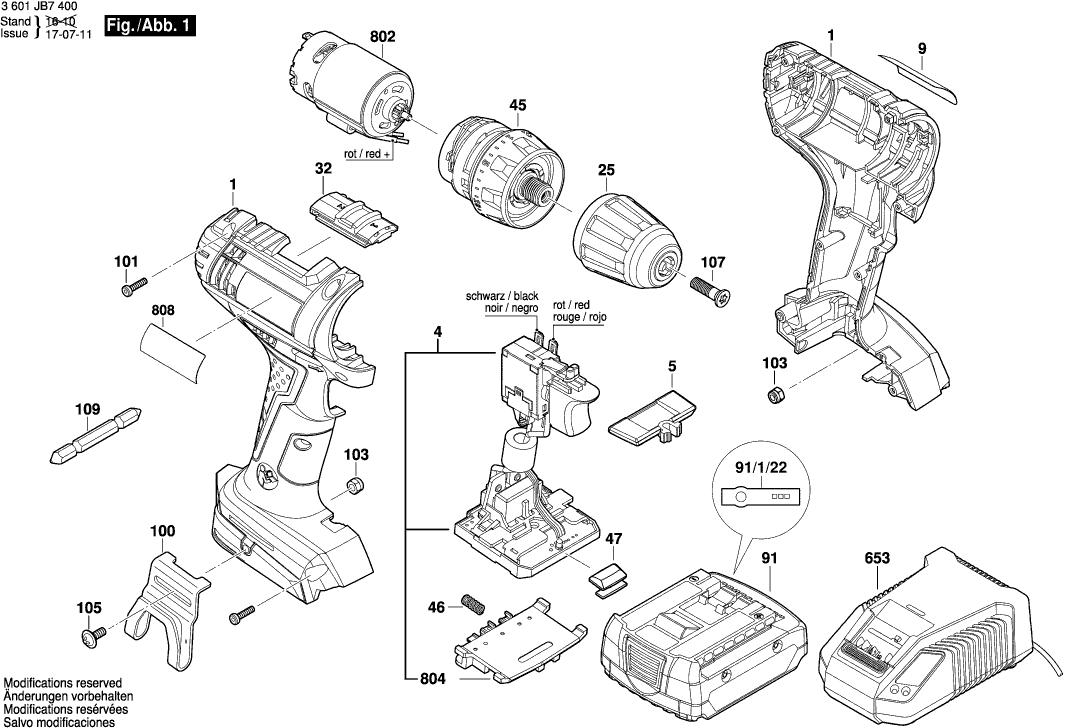

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601JB7400 ( GSR14,4-2-LI )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse BLAU
1 2609101065 26.84 31.94

Elektronikmodul
4 1607233543 81.47 96.95

Verstellhebel
5 2609101009 1.70 2.02

Firmenschild GSR 14,4-2-LI
9 2609133813 1.94 2.31

Schnellspannbohrfutter
25 2609111562 26.84 31.94

Umschalteinheit
32 2609199279 0.83 0.99

Getriebekasten
45 2609199786 29.75 35.40

Druckfeder
46 1609280477 1.18 1.40

Linse
47 2609100858 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
91 1607A350B9

Klebeschild
91/1/22 2601115537 1.18 1.40

Geräteclip
100 2609110956 5.83 6.94

Schraube
101 2609110538 1.70 2.02

Mutter
103 2609110835 1.18 1.40

Schraube
105 2609110834 1.18 1.40

Senkschraube M6x23 LINKSGEWINDE
107 2603421229 1.18 1.40

Schrauberklinge
109 2609110342 1.94 2.31

Schnell-Lader EU AL 1820 CV 220V
653 2607225423 63.33 75.36

Schnell-Lader GB 230/10,8-18V, 1h
653 2607225425 60.65 72.17

Schnell-Lader EU GAL 18V-20 220V-240V 12V-18V 2A
653 2607226281 55.25 65.75

Gleichstrommotor 14,4V-18V
802 2609199591 40.61 48.33

Kontakthalter
804 1609280474 11.88 14.14

Typschild
808 1600A00Z2D 1.94 2.31
