Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601J95401 ( GSR14,4V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

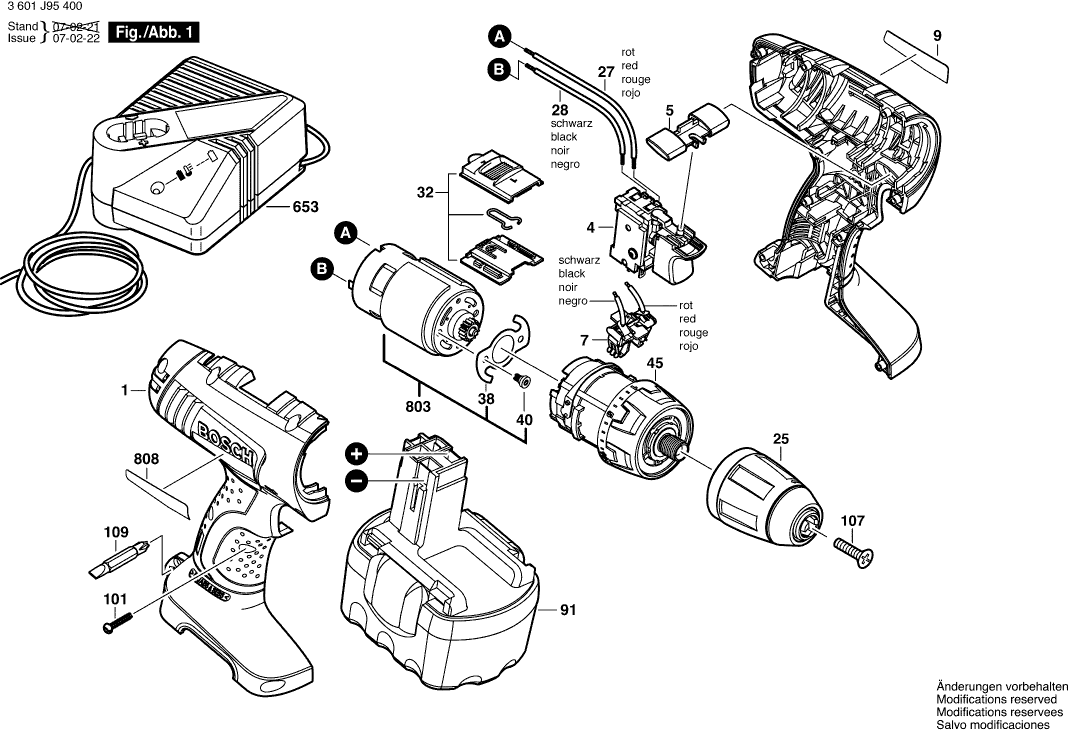

Zeichnungen der Bosch 3601J95401 ( GSR14,4V )
Teileliste der Bosch 3601J95401 ( GSR14,4V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 2609100502 | 18.19 | 21.65 | |
| Schalter SCHWARZ | ||||
| 4 | 2607202014 | 33.45 | 39.81 | |
| Umlenkhebel | ||||
| 5 | 2609100504 | 0.83 | 0.99 | |
| Kontakthalter ROT | ||||
| 7 | 2609199125 | 1.94 | 2.31 | |
| Firmenschild GSR 14,4V | ||||
| 9 | 2609131282 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 1600A00XH5 | |||
| Verbindungsleitung ROT | ||||
| 27 | 2609120264 | 0.83 | 0.99 | |
| Verbindungsleitung SCHWARZ | ||||
| 28 | 2609120263 | 0.83 | 0.99 | |
| Schiebeschalter | ||||
| 32 | 2609199119 | 2.24 | 2.67 | |
| Sicherungsblech | ||||
| 38 | 2609110633 | 1.18 | 1.40 | |
| Schraube | ||||
| 40 | 2609110634 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45 | 2609199343 | |||
| Einschub-Akkupaket 14,4V, 2,0Ah, NiMH | ||||
| 91 | 2607335699 | 168.86 | 200.94 | |
| Einschub-Akkupaket 14,4V,2,0Ah,NiCd | ||||
| 91 | 2607335263 | 168.86 | 200.94 | |
| Einschub-Akkupaket 14,4V, 2,6Ah, NiMH | ||||
| 91 | 2607335685 | 113.29 | 134.82 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201 | 1.70 | 2.02 | |
| Flachkopfschraube M 6x30 | ||||
| 107 | 2609110635 | 1.18 | 1.40 | |
| Schraubendreher-Bit | ||||
| 109 | 2609160063 | 2.71 | 3.22 | |
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader GB 230/7,2-24V, 1h | ||||
| 653 | 2607224427 | 91.56 | 108.96 | |
| Gleichstrommotor 14,4V | ||||
| 803 | 2609199127 | 40.61 | 48.33 | |
| Typschild | ||||
| 808 | 2609135895 | 1.70 | 2.02 | |
