Bosch GSR 14,4 VE-EC Zeichnungen und Teile
Genaue Typennummer:
3 601 JF1 000
3 601 JF1 000

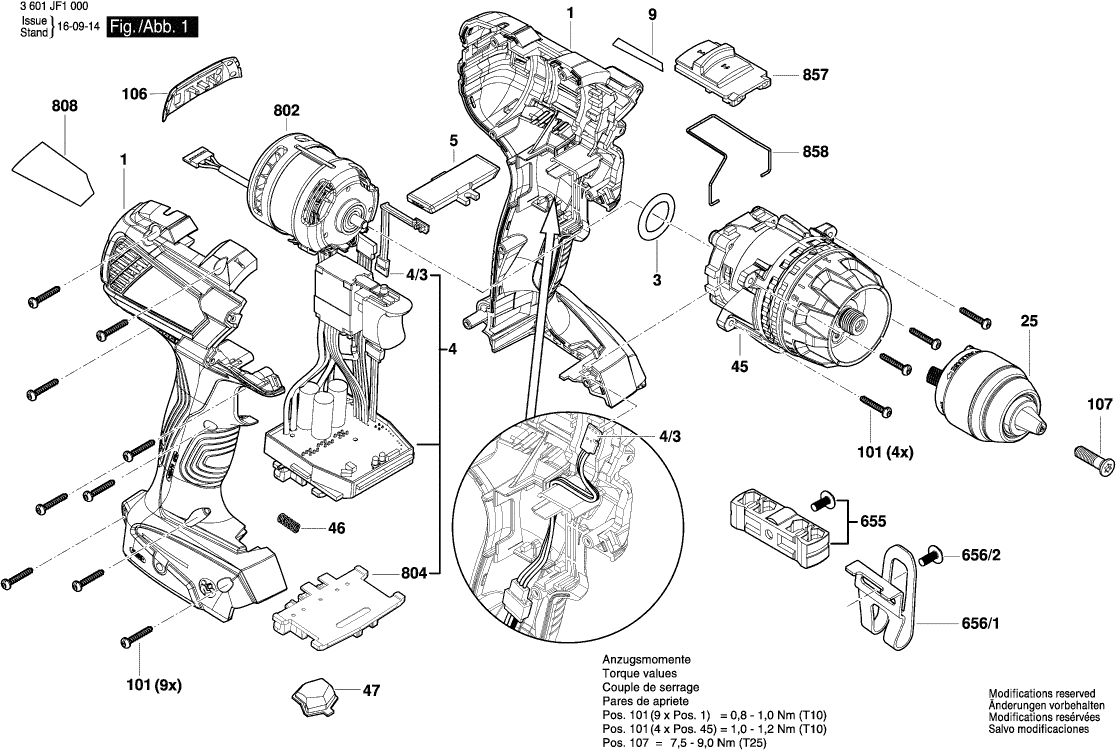

Zeichnungen der BOSCH 3601JF1000 ( GSR14,4VE-EC )
Teileliste der BOSCH 3601JF1000 ( GSR14,4VE-EC )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gehäuse | ||||
| 1 | 2609101550 | Gehäuse | € 24.87 | |
| O-Ring | ||||
| 3 | 2609170278 | O-Ring | € 2.00 | |
| Elektronikmodul | ||||
| 4 | 16072335AA | Elektronikmodul | € 137.84 | |
| Leiterplatte Bestückt | ||||
| 4/3 | 1607503182 | Leiterplatte Bestückt | € 6.43 | |
| Verstellhebel | ||||
| 5 | 2609101551 | Verstellhebel | € 0.99 | |
| Firmenschild GSR 14,4 VE-EC | ||||
| 9 | 2609136417 | Firmenschild GSR 14,4 VE-EC | € 2.28 | |
| Schnellspannbohrfutter | ||||
| 25 | 2609112024 | Schnellspannbohrfutter | € 67.28 | |
| Getriebekasten | ||||
| 45 | 1600A003BB | Getriebekasten | € 99.09 | |
| Druckfeder | ||||
| 46 | 1609280477 | Druckfeder | € 1.33 | |
| Linse | ||||
| 47 | 2609101490 | Linse | € 1.29 | |
| Einschub-Akkupaket BBS-MR XL-PACK 14,4V, LI, 4,0 | ||||
| 91 | 2607336813 | Einschub-Akkupaket BBS-MR XL-PACK 14,4V, LI, 4,0 | € 111.40 | |
| Klebeschild | ||||
| 91/1/22 | 2601115537 | Klebeschild | € 2.28 | |
| Torx-Linsenschraube | ||||
| 101 | 2609110353 | Torx-Linsenschraube | € 0.99 | |
| Farbclip | ||||
| 106 | 2609101581 | Farbclip | € 1.29 | |
| Senkschraube M6x23 | ||||
| 107 | 2603421229 | Senkschraube M6x23 | € 1.33 | |
| Zusatzhandgriff | ||||
| 650 | 160202507X | Zusatzhandgriff | € 19.11 | |
| Ladegerät EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | Ladegerät EU 230/14,4-18V, 30 40 S | € 67.28 | |
| Bohrhalter | ||||
| 655 | 2609199748 | Bohrhalter | € 2.00 | |
| Geräteclip | ||||
| 656/1 | 2609111584 | Geräteclip | € 3.28 | |
| Schraube | ||||
| 656/2 | 2609110834 | Schraube | € 1.29 | |
| Et-Motorgruppe | ||||
| 802 | 2609199942 | Et-Motorgruppe | € 111.40 | |
| Kontakthalter 14,4 V | ||||
| 804 | 1609280821 | Kontakthalter 14,4 V | € 5.71 | |
| Typschild | ||||
| 808 | 2609136338 | Typschild | € 2.28 | |
| Schaltschieber | ||||
| 857 | 2609101554 | Schaltschieber | € 2.00 | |
| Schaltfeder | ||||
| 858 | 2609112036 | Schaltfeder | € 0.99 | |
