Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JE11D0 ( GSR18V-ECFC2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601JE11D0 ( GSR18V-ECFC2 )

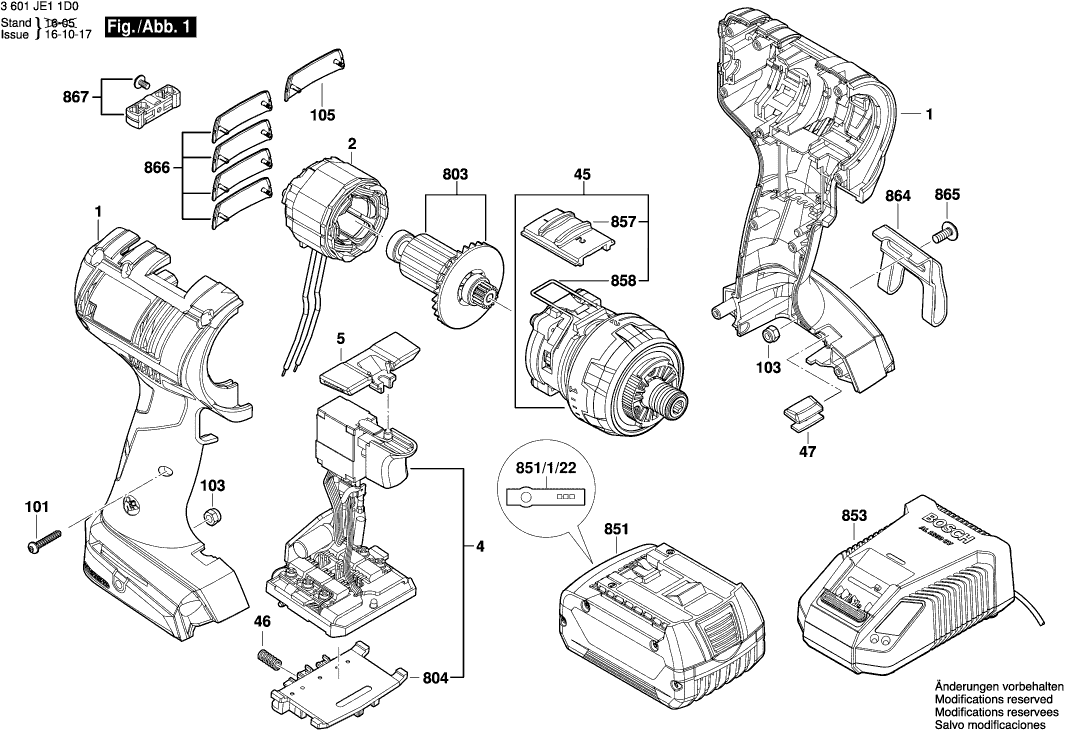

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3601JE11D0 ( GSR18V-ECFC2 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 2609101226 20.42 24.30

Ständer 18V
2 1619P08583 36.85 43.85

Elektronik-Modul
4 1600A001BG 67.25 80.03

Verstellhebel
5 2609101227 0.83 0.99

Getriebekasten
45 2609199714 91.56 108.96

Druckfeder
46 1609280477 1.18 1.40

Linse
47 2609100858 1.18 1.40

Torx-Linsenschraube
101 2609110353 1.70 2.02

Mutter
103 2609110835 1.18 1.40

Farbclip
105 2609101409 1.18 1.40

Rotor 14,4-18V
803 2609199671 40.61 48.33

Kontakthalter
804 1609280478 9.53 11.34

Batteriepack PBA 18V / 1,5 Ah W-A
851 1607A350MA 73.72 87.73

Klebeschild
851/1/22 2601115537 1.18 1.40

Schnell-Lader BR 220/10,8-18V,1h
853 2607225437 101.94 121.31

Schnell-Lader AR 230/10,8-18V, 1h
853 2607225589 101.94 121.31

Schnell-Lader RC 115/10,8-18V, 1h
853 2607225431 67.25 80.03

Zusatzhandgriff
854 1602025090 15.71 18.69

Zusatzhandgriff
854/120 160202507H 8.45 10.06

Spannband Ø50 MM
854/124 1611316021 2.24 2.67

Hammerschraube M8x40 MM
854/125 1613490002 3.31 3.94

Klemmhalter
854/802 1617000475 7.58 9.02

Schaltschieber
857 2609101293 1.70 2.02

Schaltfeder
858 2609111078 0.83 0.99

Bohrfuttervorsatz
860 2609199634 81.47 96.95

Winkelaufsatz
861 2609199635 81.47 96.95

Aufsatz
863 2609199816 130.32 155.08

Geräteclip
864 2609110956 5.83 6.94

Schraube
865 2609110834 1.18 1.40

Farbclip
866 2609199746 1.18 1.40

Bohrhalter
867 2609199748 1.70 2.02
