Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JD6100 ( GSR18V-EC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601JD6100 ( GSR18V-EC )

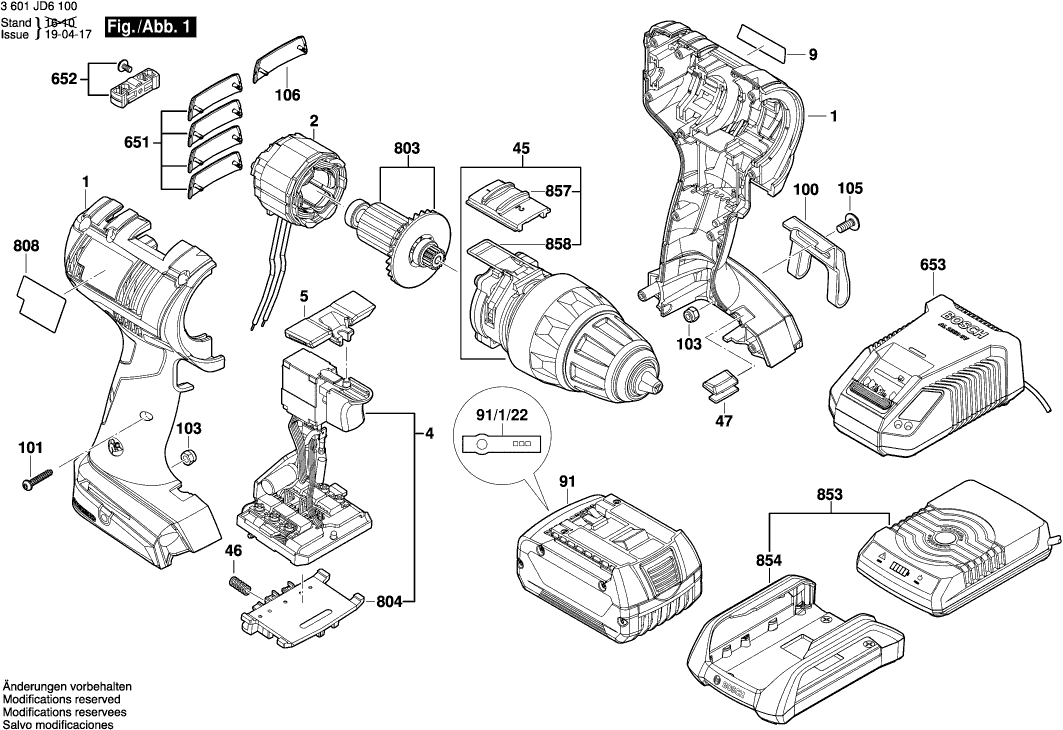

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601JD6100 ( GSR18V-EC )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 2609101226 20.42 24.30

Ständer 18V
2 1619P08583 36.85 43.85

Elektronik-Modul
4 1600A001BG 67.25 80.03

Verstellhebel
5 2609101227 0.83 0.99

Firmenschild GSR 18 V-EC
9 2609134762 1.94 2.31

Getriebekasten
45 2609111566 81.47 96.95

Druckfeder
46 1609280477 1.18 1.40

Linse
47 2609100858 1.18 1.40

Akku-Paket GBA 18V 2.0Ah WLC SCM
91 1607A350F7 113.29 134.82

Akkupack
91 1607A350M0 91.56 108.96

Akku-Paket BBS MR 18V, 4,0Ah, 47 S
91 2607336815 91.56 108.96

Klebeschild
91/1/22 2601115537 1.18 1.40

Geräteclip
100 2609110956 5.83 6.94

Torx-Linsenschraube
101 2609110353 1.70 2.02

Mutter
103 2609110835 1.18 1.40

Schraube
105 2609110834 1.18 1.40

Farbclip
106 2609101409 1.18 1.40

Farbclip
651 2609199746 1.18 1.40

Bohrhalter
652 2609199748 1.70 2.02

Ladegerät GB 230/10,8-18V, 30 42 S
653 2607225923 113.29 134.82

Ladegerät EU 230/14,4-18V, 30 40 S
653 2607225321 55.25 65.75

Rotor 14,4-18V
803 2609199671 40.61 48.33

Kontakthalter
804 1609280478 9.53 11.34

Typschild
808 1600A00Z2A 1.94 2.31

Schnell-Lader
853 2607225893 113.29 134.82

Rahmenmodul
854 6082710639 7.58 9.02

Schaltschieber
857 2609101293 1.70 2.02

Schaltfeder
858 2609111078 0.83 0.99
