Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601J95301 ( GSR18V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601J95301 ( GSR18V )

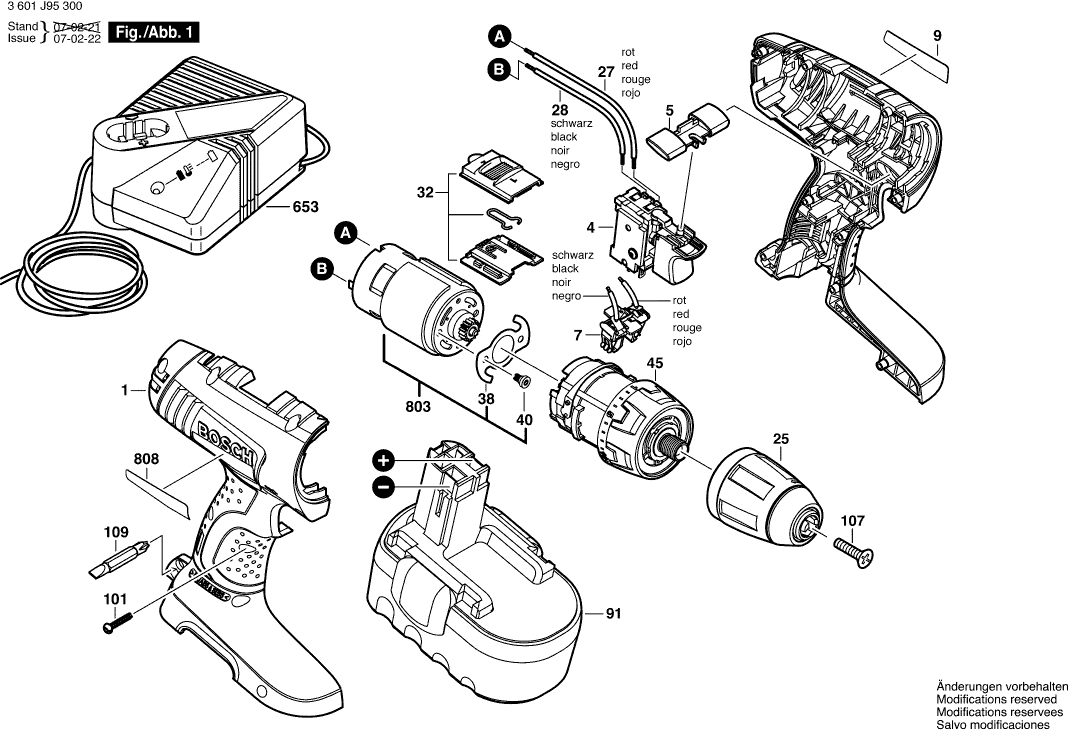

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601J95301 ( GSR18V )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 2609100503 18.19 21.65

Schalter
4 2607202015 36.85 43.85

Umlenkhebel
5 2609100504 0.83 0.99

Kontakthalter ROT
7 2609199125 1.94 2.31

Firmenschild GSR 18V
9 2609131286 1.94 2.31

Nicht mehr lieferbar, kein Ersatz
25 1600A00XH5

Verbindungsleitung ROT
27 2609120264 0.83 0.99

Verbindungsleitung SCHWARZ
28 2609120263 0.83 0.99

Schiebeschalter
32 2609199119 2.24 2.67

Sicherungsblech
38 2609110633 1.18 1.40

Schraube
40 2609110634 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
45 2609199343

Einschub-Akkupaket 18V, 2,6Ah, NiMH, HD
91 2607335687 233.78 278.20

Torx-Senkschraube 3x16
101 2609110201 1.70 2.02

Flachkopfschraube M 6x30
107 2609110635 1.18 1.40

Schraubendreher-Bit
109 2609160063 2.71 3.22

Schnell-Lader EU 230/7,2-24V, 1h
653 2607224425 130.32 155.08

Schnell-Lader AUS 240/7,2-24V, 1h
653 2607224429 101.94 121.31

Schnell-Lader GB 230/7,2-24V, 1h
653 2607224427 91.56 108.96

Gleichstrommotor 18V
803 2609199128 44.82 53.34

Typschild
808 2609135891 1.94 2.31
