Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JG1100 ( GSR18V-60C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601JG1100 ( GSR18V-60C )

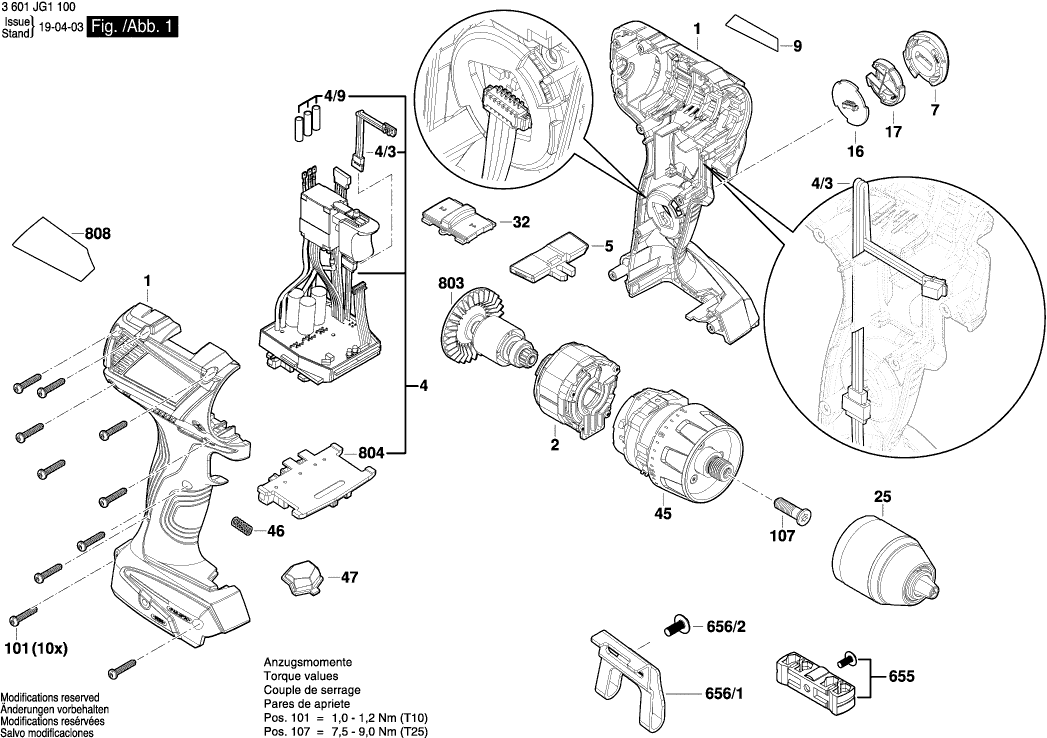

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3601JG1100 ( GSR18V-60C )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 1600A00H64 13.93 16.58

Ständer
2 1619P13836 33.45 39.81

Elektronik-Modul
4 16072335D9 67.25 80.03

Leiterplatte Bestückt
4/3 1607503369 5.83 6.94

Schrumpfschlauch
4/9 160071203J 0.83 0.99

Verstellhebel
5 2609101484 1.70 2.02

Deckeleinheit
7 1600A00RU8 1.70 2.02

Firmenschild GSR 18V-60 C
9 2609138460 1.94 2.31

Leiterplatte Bestückt
16 1607503333 9.53 11.34

Abdeckblende
17 1600A00M53 0.83 0.99

Schnellspannbohrfutter
25 2609111944 44.82 53.34

Umschalteinheit
32 2609199812 1.94 2.31

Getriebekasten
45 1600A00J5P 44.82 53.34

Druckfeder
46 1609280477 1.18 1.40

Linse
47 2609101490 1.18 1.40

Akku-Paket BBS MR, 18V, 5,0 Ah 48 S
91 2607337069 101.94 121.31

Klebeschild
91/1/22 2601115537 1.18 1.40

Torx-Linsenschraube
101 2609110353 1.70 2.02

Senkschraube M6x23 LINKSGEWINDE
107 2603421229 1.18 1.40

Ladegerät GB 230/10,8-18V, 30 42 S
653 2607225923 113.29 134.82

Ladegerät EU GAL 1880 CV 230/14,4-18V
653 2607225921 101.94 121.31

Bohrhalter
655 2609199748 1.70 2.02

Geräteclip
656/1 2609111584 2.71 3.22

Schraube
656/2 2609110834 1.18 1.40

Gleichstrommotor 18V
803 2609199894 26.84 31.94

Kontakthalter 18V
804 1609280820 4.70 5.59

Typschild
808 160111A4PZ 1.94 2.31
