Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601416603 ( GSR6-16TE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

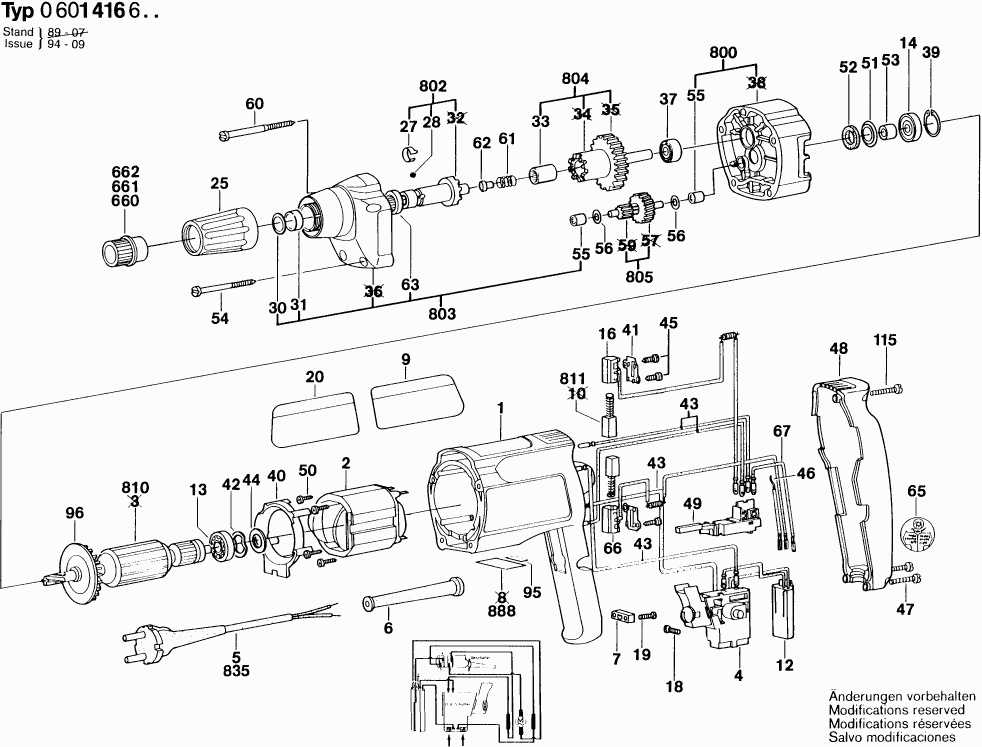

Zeichnungen der Bosch 0601416603 ( GSR6-16TE )
Teileliste der Bosch 0601416603 ( GSR6-16TE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 2605104116 | 20.42 | 24.30 | |
| Polschuh 220-230V | ||||
| 2 | 2604220445 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 2607200137 | |||
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 3601110050 | 0.83 | 0.99 | |
| Entstörkondensator | ||||
| 12 | 2607329110 | 20.42 | 24.30 | |
| Kugellager 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.58 | |
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Entstörglied L=93/85 MM | ||||
| 16 | 2604465071 | 5.33 | 6.34 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| Klebeschild | ||||
| 20 | 2601110093 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 2600460901 | |||
| Blattfeder | ||||
| 27 | 2601250001 | 2.71 | 3.22 | |
| Kugel DIN 5401-2,5MM-III-ST | ||||
| 28 | 1903230003 | 1.94 | 2.31 | |
| Dichtring | ||||
| 30 | 2600283012 | 2.24 | 2.67 | |
| Lagerbuchse | ||||
| 31 | 2600499002 | 3.31 | 3.94 | |
| Nadellager Ø14 MM | ||||
| 33 | 2600910001 | 3.31 | 3.94 | |
| Rillenkugellager Ø 8 MM | ||||
| 37 | 2600900008 | 12.41 | 14.77 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 39 | 2916660008 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 2601328033 | |||
| Bürstenhalter | ||||
| 41 | 2604337003 | 1.70 | 2.02 | |
| Ausgleichscheibe | ||||
| 42 | 2600150004 | 1.70 | 2.02 | |
| Elektr Leitung L=130 Mm Weiss | ||||
| 43 | 2604448005 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 44 | 2600101020 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM | ||||
| 44 | 2600101022 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM | ||||
| 44 | 2600101023 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x10 | ||||
| 45 | 2603490017 | 1.70 | 2.02 | |
| Elektr Leitung | ||||
| 46 | 2604448003 | 1.70 | 2.02 | |
| Torx-Linsenschraube 4x20 | ||||
| 47 | 2603490023 | 0.83 | 0.99 | |
| Gehäusedeckel BLAU | ||||
| 48 | 2605132040 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 49 | 2607200206 | |||
| Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
| 50 | 2603435015 | 1.70 | 2.02 | |
| Tellerscheibe | ||||
| 51 | 2600500002 | 1.18 | 1.40 | |
| Filzring | ||||
| 52 | 2600108077 | 1.18 | 1.40 | |
| Steckhülse | ||||
| 53 | 2600400008 | 1.18 | 1.40 | |
| Schaftschraube | ||||
| 54 | 2603435018 | 1.18 | 1.40 | |
| Nadellager Ø6 MM | ||||
| 55 | 2600914010 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 MM | ||||
| 56 | 2600100607 | 1.18 | 1.40 | |
| Schaftschraube | ||||
| 60 | 2603435017 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 61 | 2604611037 | 1.18 | 1.40 | |
| Druckbolzen | ||||
| 62 | 2603126006 | 1.18 | 1.40 | |
| Nadelhülse | ||||
| 63 | 2600914013 | 4.70 | 5.59 | |
| Klebeschild GELB | ||||
| 65 | 2601110230 | 1.18 | 1.40 | |
| Entstörfilter L=148 Mm Schwarz | ||||
| 66 | 2604465086 | 4.70 | 5.59 | |
| Verbindungsleitung L=52MM WEISS | ||||
| 66 | 2604448016 | 1.18 | 1.40 | |
| Verbindungsleitung L=52MM WEISS | ||||
| 67 | 2604448016 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 70 | 2600210028 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 71 | 2604601012 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 95 | 1601110265 | |||
| Lüfter | ||||
| 96 | 2606610049 | 1.70 | 2.02 | |
| Torx-Linsenschraube 4x25 | ||||
| 115 | 2603490024 | 1.18 | 1.40 | |
| Führungshülse | ||||
| 660 | 2600326006 | 0.83 | 0.99 | |
| Führungshülse | ||||
| 660 | 2600326008 | 0.83 | 0.99 | |
| Führungshülse | ||||
| 661 | 2600326007 | 0.83 | 0.99 | |
| Zwischenflansch | ||||
| 800 | 2605700930 | 44.82 | 53.34 | |
| Kupplungshälfte | ||||
| 802 | 2606490910 | 60.65 | 72.17 | |
| Getriebegehäuse | ||||
| 803 | 2605806980 | 73.72 | 87.73 | |
| Kupplungshälfte | ||||
| 804 | 2606490911 | 60.65 | 72.17 | |
| Zahnwelle Z= 18/21 | ||||
| 805 | 2606309906 | 44.82 | 53.34 | |
| Anker 220V | ||||
| 810 | 2604010586 | 36.85 | 43.85 | |
| Kohlebürstensatz | ||||
| 811 | 2604321905 | 8.45 | 10.06 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 835 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
