Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601423760 ( GSR6-20TE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

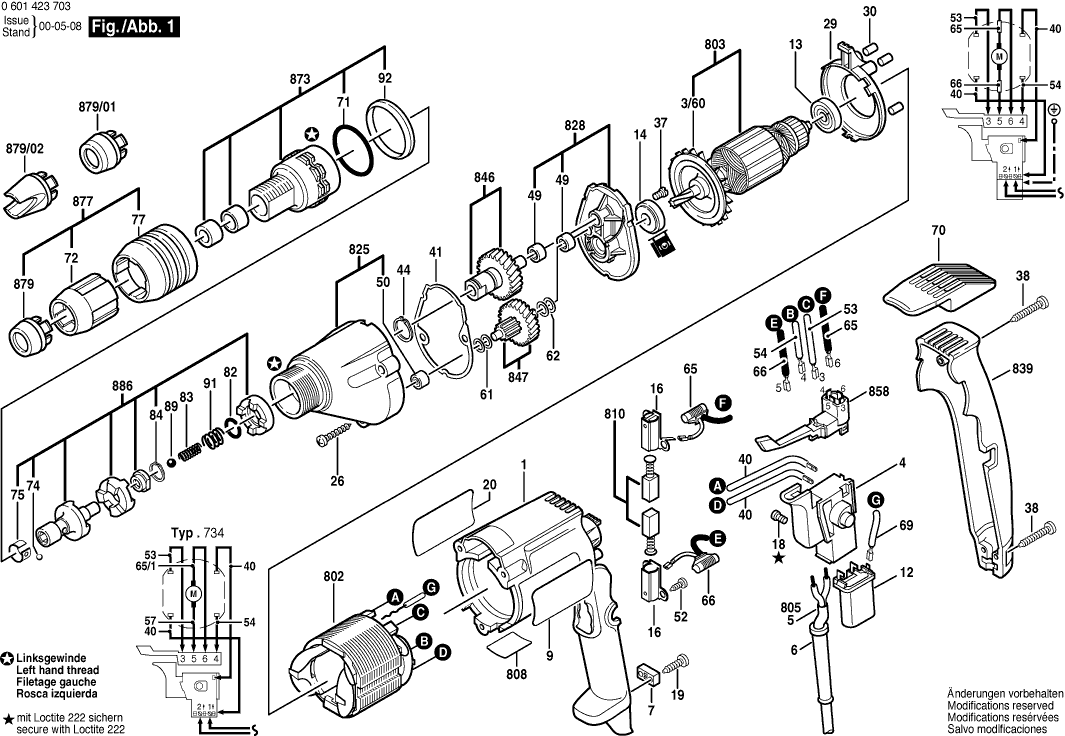

Zeichnungen der Bosch 0601423760 ( GSR6-20TE )
Teileliste der Bosch 0601423760 ( GSR6-20TE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 2605104332 | 13.93 | 16.58 | |
| Lüfter | ||||
| 3/60 | 2606610029 | 1.94 | 2.31 | |
| Schalter | ||||
| 4 | 2607200202 | 33.45 | 39.81 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2601116666 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Kugellager 7x22x7 | ||||
| 13 | 1900905018 | 13.93 | 16.58 | |
| Kugellager 9x24x7 | ||||
| 14 | 2600905095 | 9.53 | 11.34 | |
| Bürstenhalter | ||||
| 16 | 2604337003 | 1.70 | 2.02 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 20 | 9920490119 | 2.71 | 3.22 | |
| Torx-Linsenschraube 4x30 | ||||
| 26 | 2603490025 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 29 | 2601328046 | 2.24 | 2.67 | |
| Gummipuffer | ||||
| 30 | 3602391503 | 1.70 | 2.02 | |
| Gewindefurchschraube M4x8 | ||||
| 37 | 2603410048 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 38 | 2603490023 | 0.83 | 0.99 | |
| Elektr Leitung L=130 Mm Weiss | ||||
| 40 | 2604448005 | 1.18 | 1.40 | |
| Flachdichtring | ||||
| 41 | 3601016502 | 3.31 | 3.94 | |
| Sicherungsring DIN 471-12x1-FSt | ||||
| 44 | 2916650003 | 1.18 | 1.40 | |
| Nadelhülse | ||||
| 49 | 2600917004 | 2.71 | 3.22 | |
| Nadelhülse Ø6/12 MM | ||||
| 50 | 2600914017 | 8.45 | 10.06 | |
| Torx-Linsenschraube 3x10 | ||||
| 52 | 2603490017 | 1.70 | 2.02 | |
| Verbindungskabel L=98 MM SCHWARZ | ||||
| 53 | 2604448074 | 1.70 | 2.02 | |
| Verbindungskabel L=68 Mm Weiss | ||||
| 54 | 2604448100 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,3 MM | ||||
| 61 | 2600100607 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 62 | 2600100628 | 1.18 | 1.40 | |
| Entstörfilter L=148 Mm Schwarz | ||||
| 65 | 2604465086 | 4.70 | 5.59 | |
| Entstörfilter L=126 MM WEISS | ||||
| 66 | 2604465097 | 4.70 | 5.59 | |
| Erdleitung | ||||
| 69 | 2604448097 | 1.18 | 1.40 | |
| Geräteclip SCHWARZ | ||||
| 70 | 3600690503 | 7.58 | 9.02 | |
| O-Ring | ||||
| 71 | 2600210043 | 1.18 | 1.40 | |
| Distanzhülse SCHWARZ | ||||
| 72 | 3600360505 | 7.58 | 9.02 | |
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 74 | 1903230006 | 1.70 | 2.02 | |
| Kugelhalter | ||||
| 75 | 3600034504 | 2.71 | 3.22 | |
| Verriegelungsbuchse SCHWARZ | ||||
| 77 | 3600390502 | 4.70 | 5.59 | |
| Sprengring | ||||
| 82 | 3600200516 | 0.83 | 0.99 | |
| Feder | ||||
| 83 | 3604613507 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 84 | 3600118502 | 1.94 | 2.31 | |
| Kugel DIN 5401-6 G28 | ||||
| 89 | 1903230011 | 1.94 | 2.31 | |
| Feder | ||||
| 91 | 3604613506 | 0.83 | 0.99 | |
| Isolierhülse GRAU | ||||
| 92 | 3600113506 | 1.18 | 1.40 | |
| Polschuh 220-240V | ||||
| 802 | 1604220254 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 2604010739 | |||
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 8.45 | 10.06 | |
| Getriebegehäuse | ||||
| 825 | 3605190526 | 36.85 | 43.85 | |
| Lagerbrücke | ||||
| 828 | 3605806537 | 23.75 | 28.26 | |
| Gehäusedeckel BLAU | ||||
| 839 | 2605132050 | 7.58 | 9.02 | |
| Antriebswelle Z=32 | ||||
| 846 | 3606120567 | 33.45 | 39.81 | |
| Zahnwelle Z=14/31 | ||||
| 847 | 3606319525 | 29.75 | 35.40 | |
| Umschalter | ||||
| 858 | 2607200231 | 12.41 | 14.77 | |
| Antriebs-Kupplung | ||||
| 873 | 3605190522 | 20.42 | 24.30 | |
| Hülse SCHWARZ | ||||
| 877 | 3600552510 | 20.42 | 24.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 879 | 3600552507 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 879/01 | 3600552506 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 879/02 | 2607000160 | |||
| Antriebs-Kupplung | ||||
| 886 | 3606441503 | 60.65 | 72.17 | |
