Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601D45241 ( GSR6-60TE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601D45241 ( GSR6-60TE )

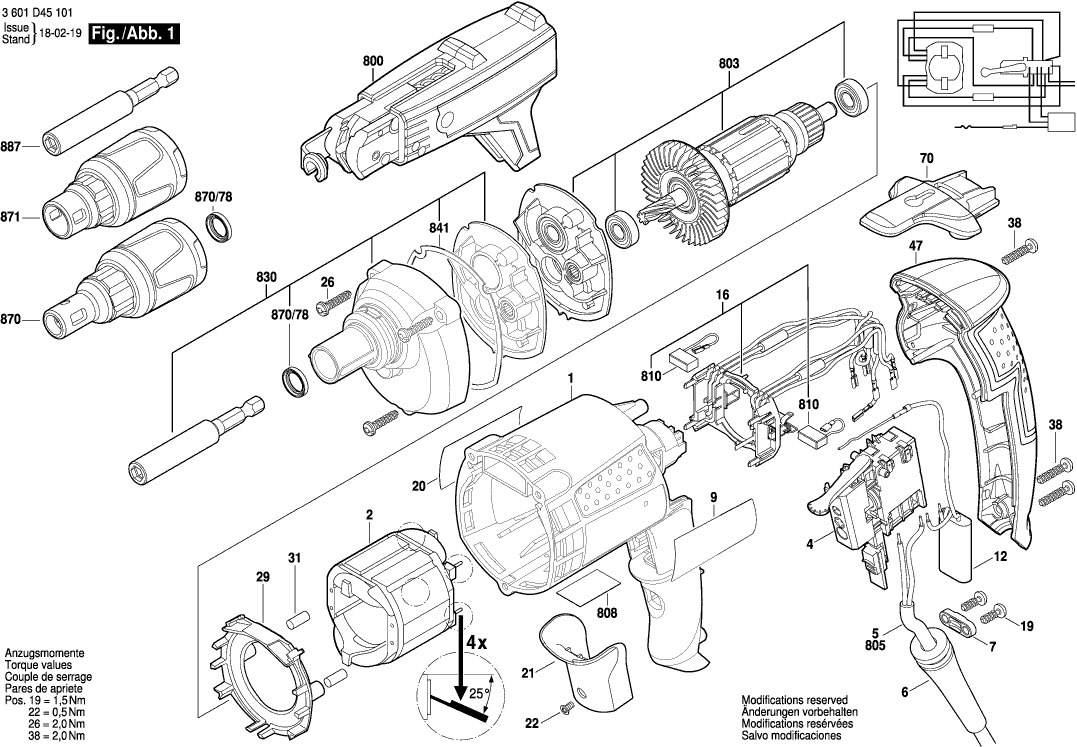

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601D45241 ( GSR6-60TE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse DUNKELBLAU
1 2605108083 23.75 28.26

Polschuh 220-240V
2 2604220741 23.75 28.26

Schalter
4 2607200638 36.85 43.85

Netzanschlussleitung AUS 240V 4,15m 2 x 1,0mm PVC
5 2604460199 10.73 12.77

Tülle Ø7,3-Ø8,6x76 MM
6 2600703018 1.94 2.31

Leitungshalter
7 2601035004 1.70 2.02

Firmenschild GSR 6-60 TE
9 2601111894 1.94 2.31

Entstörfilter
12 2607329151 6.54 7.78

Bürstenplatte
16 2605807124 13.93 16.58

Torx-Linsenschraube 4x12
19 2603490021 0.83 0.99

Hinweisschild
20 2601111895 1.94 2.31

Schalterdeckel ROT
21 2605500196 1.94 2.31

Senkschraube DIN 7991 M3x8-8.8
22 2910541050 0.83 0.99

Torx-Linsenschraube 4x25
26 2603490024 1.18 1.40

Luftleitring
29 2601328092 4.70 5.59

Gummipuffer
31 2602391004 1.70 2.02

Torx-Linsenschraube 4x20
38 2603490023 0.83 0.99

Gehäusedeckel DUNKELBLAU
47 2605132073 10.73 12.77

Gurthalteclip
70 2601329127 3.31 3.94

Magazin
800 2607020396 130.32 155.08

Anker 220-240V
803 2604011945 67.25 80.03

Kohlebürstensatz
810 2604321943 7.58 9.02

Getriebeeinheit
830 2606200955 101.94 121.31

Dichtung
841 2601015097 2.71 3.22

Tiefenanschlag
870 2600460049 12.41 14.77

Dichtring
870/78 3600290502 2.71 3.22

Tiefenanschlag
871 2600460050 12.41 14.77

Werkzeughalter 1/4"
887 3603008500 11.88 14.14
