Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601921827 ( GSR9,6VE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601921827 ( GSR9,6VE )

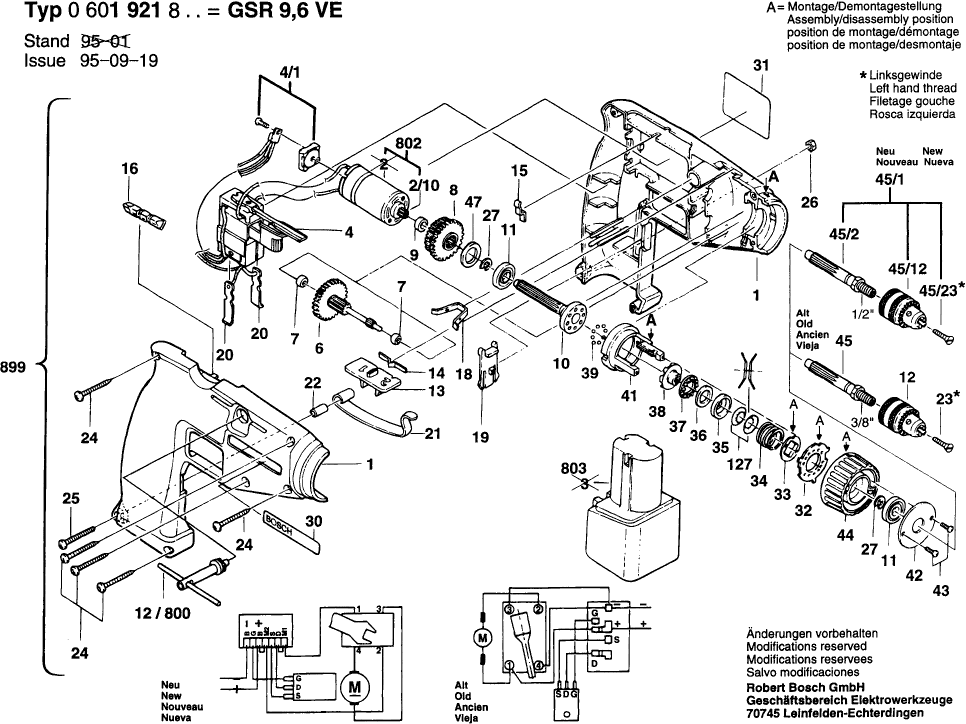

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601921827 ( GSR9,6VE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse BLAU
1 1609340022 55.25 65.75

Ritzel Z=11
2/10 2606316112 3.31 3.94

Ein/Aus-Schalter
4 2607200302 40.61 48.33

Kühlkörper
4/1 2605715000 3.31 3.94

Torx-Linsenschraube 3x10
4/10 2603490017 1.70 2.02

Zahnwelle Z=10/19/81
6 1609340005 12.41 14.77

Sinterbuchse
7 2600302002 1.18 1.40

Stirnrad Z=58/67
8 1609340007 11.88 14.14

Sinterbuchse
9 2600301011 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
10 1609340023

Rillenkugellager 6000 DIN 625
11 1900900270 15.71 18.69

Boorhouder 3/8 10
12 1608571058 20.64 24.56

Sleutel boorhouder F, S14
12/800 1607950053 4.72 5.62

Sleutel boorhouder B, ZS14
12/800 1607950042 3.27 3.89

Verstellschieber
13 1609340010 1.18 1.40

Rastenfeder
14 1609340011 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
15 1609340012

Schrauberklinge 6 MM
16 1609200147 2.71 3.22

Klemmfeder
18 2601250003 1.18 1.40

Sperrhebel 32,7 MM
19 1609340014 1.18 1.40

Kontaktfeder
20 2601324012 1.18 1.40

Bügelfeder
21 2601251004 1.18 1.40

Distanzhülse Ø 6 MM
22 1609340017 1.18 1.40

Senkschraube M5x20
23 2609110721 1.70 2.02

Zylinderschraube
24 1609340019 1.18 1.40

Zylinderschraube DIN 84-AM4x20-8.8
25 2910021130 0.83 0.99

Sechskantmutter DIN 934 -M4-m-8
26 2915011005 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
27 1609340020

Firmenschild
30 1601110217 1.18 1.40

Typschild
31 1601110379 0.83 0.99

Lochplatte
32 1609340024 7.58 9.02

Rastenscheibe
33 1609340025 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
34 2604018000

Nicht mehr lieferbar, kein Ersatz
35 1609340027

Nicht mehr lieferbar, kein Ersatz
36 1609340028

Nicht mehr lieferbar, kein Ersatz
37 1609340029

Nockenscheibe
38 1609340030 23.75 28.26

Kugel DIN 5401-4 MM-III-ST
39 1903230007 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
41 1609340032

Nicht mehr lieferbar, kein Ersatz
42 1609340033

Zylinderschraube DIN 84-AM5x8-5.8
43 2910011150 0.83 0.99

Einstellring
44 2605190014 5.33 6.34

Gewindespindel 1/2
45 1609340035 44.82 53.34

Gewindespindel 1/2
45/1 1609340035 44.82 53.34

Boorhouder 1/2 10
45/12 1608571068 43.83 52.16

Bohrspindel 1/2"
45/2 2606309912 12.41 14.77

Nicht mehr lieferbar, kein Ersatz
45/23 2603421209

Ausgleichscheibe
47 1609340053 1.70 2.02

Schnell-Lader EU 230/7,2-24V, 1h
650 2607224425 130.32 155.08

Schnell-Lader USA 120/7,2-24V, 1h
650 2607224431 130.32 155.08

Schnell-Lader EU 230/7,2-14,4V, 30 MIN.
650 2607224701 101.94 121.31

Schnell-Lader GB 230/7,2-14,4V, 30 MIN.
650 2607224703 101.94 121.31

Schnell-Lader GB 230/7,2-24V, 1h
650 2607224427 91.56 108.96

Schnell-Lader AUS 240/7,2-14,4V, 1h
650 2607224443 81.47 96.95

Gleichstrommotor 9,6V
802 2607022902 15.71 18.69

Nicht mehr lieferbar, kein Ersatz
803 2607335203

Nicht mehr lieferbar, kein Ersatz
899 0601921827
