Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601BA2200 ( GSS160-1A )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601BA2200 ( GSS160-1A )

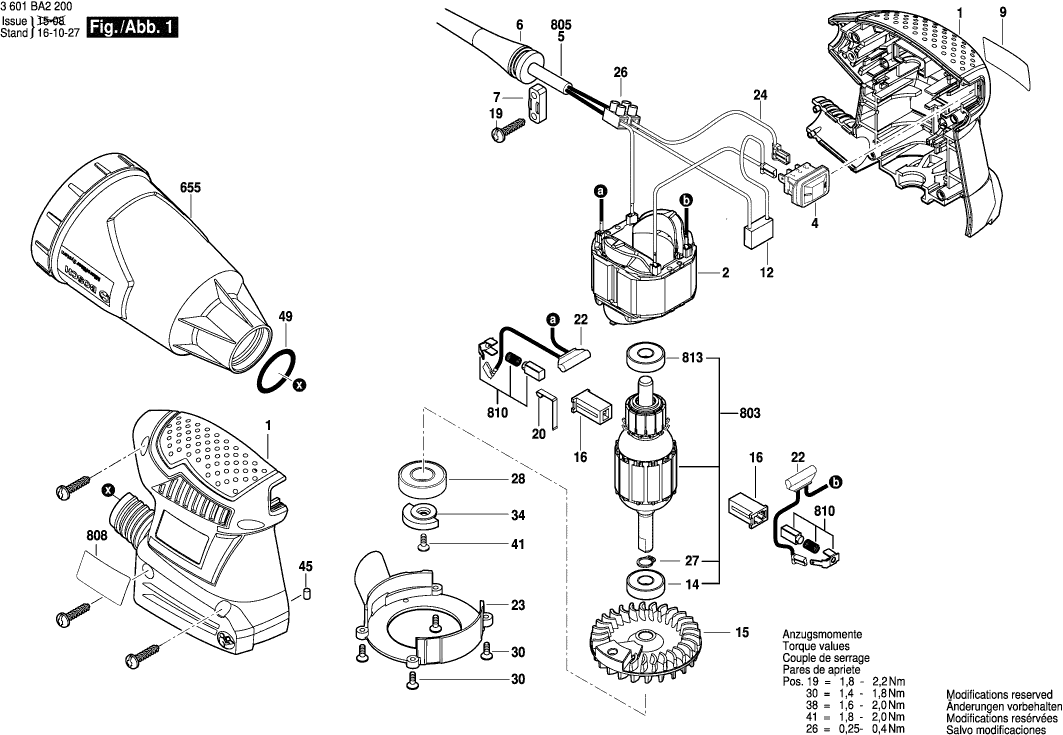

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3601BA2200 ( GSS160-1A )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gerätegehäuse
1 2609101361 10.73 12.77

Polschuh 230-240V
2 1604220408 12.41 14.77

Schalter
4 1607200190 7.58 9.02

Tülle Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.31

Leitungshalter
7 2601035001 1.18 1.40

Firmenschild GSS 160-1 A
9 2609136027 2.24 2.67

Entstörfilter
12 2609120543 1.94 2.31

Kugellager 8x22x7
14 2609110153 4.70 5.59

Lüfter
15 2610920618 5.83 6.94

KOHLEHALTER
16 2610320548 1.94 2.31

Schraube 4x16
19 2603490022 0.83 0.99

Kontaktfeder
20 2601329057 1.94 2.31

Entstörfilter
22 2610920619 2.71 3.22

Lüfterdeckel
23 2609101301 1.18 1.40

Elektr Leitung
24 2609120579 0.83 0.99

Anschlussklotz
26 2610910009 1.70 2.02

Sprengring DIN 7993-A8
27 2916540005 0.83 0.99

Kugellager
28 2609110748 5.83 6.94

Schwingbein
29 2609101302 4.10 4.88

Schraube
30 2609111844 0.83 0.99

Schwingplatte 100X110
32 2609112106 6.54 7.78

Platte Delta
32 2609101303 4.10 4.88

Platte 78X128
32 2609101304 1.94 2.31

Schleifplatte Delta
33 2609199810 12.41 14.77

Schleifplatte 78x128
33 2609199811 12.41 14.77

Schleifplatte 101x113
33 2609199744 11.88 14.14

Ausgleichgewicht
34 2609111657 1.18 1.40

Filz 173mm
35 2609170216 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
40 2610915161

Torx-Linsenschraube
41 2609111845 0.83 0.99

Stift
45 2610350103 1.18 1.40

O-Ring 23,0x3,0 MM
49 1610210045 1.94 2.31

Lochwerkzeug
654 2610920650 6.54 7.78

Staubbehaelter
655 2609199905 8.45 10.06

Anker 230V
803 2609199883 23.75 28.26

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
805 1607000386 15.71 18.69

Typschild
808 1600A00Z0M 1.94 2.31

Kohlebürstensatz
810 2609120199 7.58 9.02

Kugellager
813 2610917489 7.58 9.02
