Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JL0100 ( GSS18V-13 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

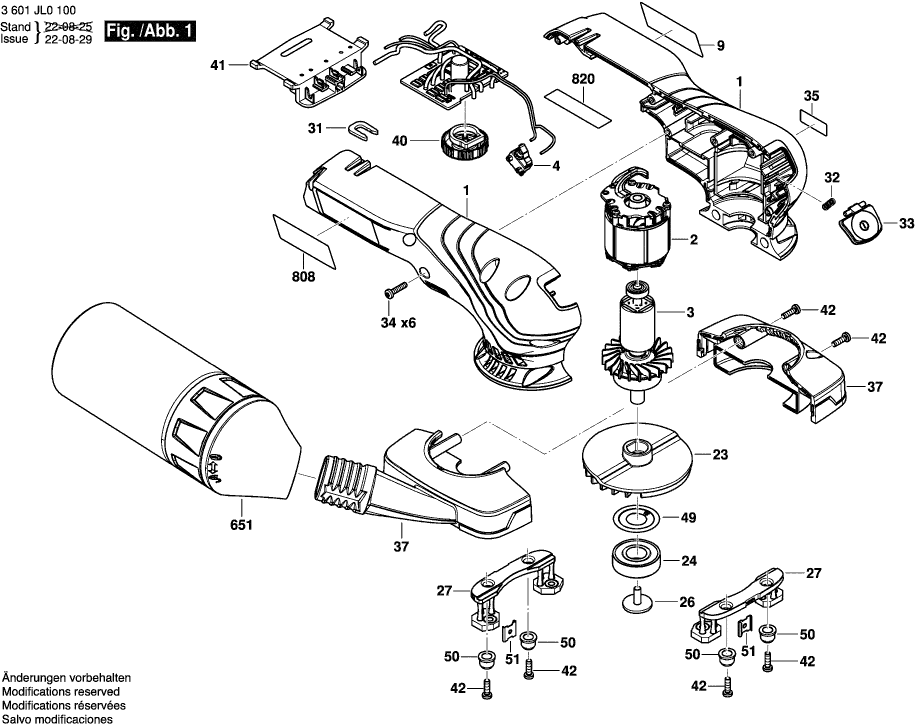

Zeichnungen der Bosch 3601JL0100 ( GSS18V-13 )
Teileliste der Bosch 3601JL0100 ( GSS18V-13 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gerätegehäuse | ||||
| 1 | 1619PB9787 | 15.71 | 18.69 | |
| Ständer | ||||
| 2 | 1619PB7620 | 33.45 | 39.81 | |
| Anker | ||||
| 3 | 1619PB5546 | 36.85 | 43.85 | |
| Schalter | ||||
| 4 | 2607202753 | 5.83 | 6.94 | |
| Einklebeblatt | ||||
| 9 | 6082Y00E4X | 1.18 | 1.40 | |
| Lüfter | ||||
| 23 | 1619PB7621 | 11.88 | 14.14 | |
| Rillenkugellager | ||||
| 24 | 1619PB7622 | 4.70 | 5.59 | |
| Torx-Linsenschraube 4x30 | ||||
| 26 | 1619PB5551 | 0.83 | 0.99 | |
| Schwingbein | ||||
| 27 | 1619PB7623 | 4.10 | 4.88 | |
| Platte 78X128 | ||||
| 28 | 2609101304 | 1.94 | 2.31 | |
| Schwingplatte | ||||
| 28/1 | 1600A029FP | 5.83 | 6.94 | |
| Platte Delta | ||||
| 28/2 | 2609101303 | 4.10 | 4.88 | |
| Schaumstoffplatte | ||||
| 29 | 1600A00P44 | 9.53 | 11.34 | |
| Schaumstoffplatte 101x113 | ||||
| 29/1 | 1600A00N2Y | 10.73 | 12.77 | |
| Schaumstoffplatte | ||||
| 29/2 | 1600A00P45 | 12.41 | 14.77 | |
| Torx-Linsenschraube 4x30 | ||||
| 30 | 1619PB5555 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 31 | 1619PB5556 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 32 | 1619PB5557 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 33 | 1619PB5558 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 34 | 1619PB5559 | 0.83 | 0.99 | |
| Selbstklebende Platte | ||||
| 35 | 1619PB5560 | 0.83 | 0.99 | |
| Gerätegehäuse | ||||
| 37 | 1619PB7624 | 36.85 | 43.85 | |
| Drehzahlregler | ||||
| 40 | 1619PB5601 | 4.70 | 5.59 | |
| Kontakthalter | ||||
| 41 | 1619PB5616 | 6.54 | 7.78 | |
| Torx-Linsenschraube 4x30 | ||||
| 42 | 1619PB5575 | 1.18 | 1.40 | |
| Gewindefurchschraube M4x8 | ||||
| 43 | 2603410048 | 1.18 | 1.40 | |
| Knebelgriff | ||||
| 44 | 1600A029KK | 1.18 | 1.40 | |
| Filz 173mm | ||||
| 45 | 2609170216 | 1.18 | 1.40 | |
| Filz 143mm | ||||
| 45/1 | 2609170223 | 1.70 | 2.02 | |
| Scheibe | ||||
| 49 | 1619PB7632 | 1.18 | 1.40 | |
| Anschlussbuchse | ||||
| 50 | 1619PB7630 | 0.83 | 0.99 | |
| Klammer | ||||
| 51 | 1619PB7631 | 0.83 | 0.99 | |
| Staubbehaelter | ||||
| 651 | 1619PB5597 | 13.93 | 16.58 | |
| Lochwerkzeug | ||||
| 653 | 1619PB7067 | 4.10 | 4.88 | |
| Typschild | ||||
| 808 | 1619PB7636 | 1.94 | 2.31 | |
| Typschild | ||||
| 820 | 1619PB7637 | 1.94 | 2.31 | |
