Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601589803 ( GST100BCE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0601589803 ( GST100BCE )

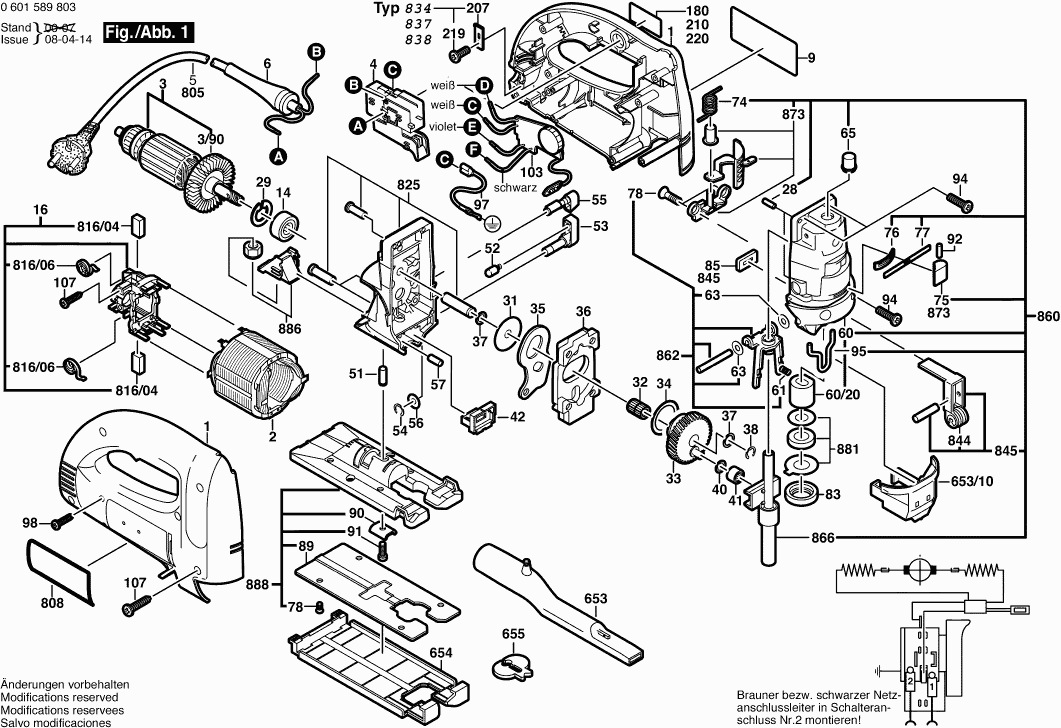

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0601589803 ( GST100BCE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale BLAU
1 2605104582 13.93 16.58

Polschuh 230-240V
2 2604220584 18.19 21.65

Nicht mehr lieferbar, kein Ersatz
3 2604011115

Lüfter
3/90 2606610089 4.10 4.88

Schalter
4 2607200537 10.73 12.77

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
5 1607000386 15.71 18.69

Tülle Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.31

Firmenschild
9 2601116509 3.31 3.94

Kugellager 9x24x7
14 2600905095 9.53 11.34

Bürstenplatte
16 2605807082 23.75 28.26

Nadelrolle DIN 5402-A3x11,8-G2
28 1903201042 1.70 2.02

Sicherungsring DIN 472-24x1,2 MM
29 2916660008 1.70 2.02

Ausgleichscheibe 0,5 MM
31 2600101048 1.18 1.40

Nadelkranz
32 2600913040 4.70 5.59

Exzenterzahnrad
33 2606320101 23.75 28.26

Ausgleichscheibe 0,5 MM
34 2600102614 0.83 0.99

Gabelhebel
35 2601923010 1.70 2.02

Ausgleichgewicht
36 2601098032 11.88 14.14

Ausgleichscheibe 0,3 MM
37 2600101047 1.18 1.40

Sicherungsscheibe DIN 6799-6-FST
38 2916080909 0.83 0.99

Zwischenring
40 2600200038 0.83 0.99

Nadelhülse
41 2600917900 6.54 7.78

Luftabscheider
42 2602305048 1.18 1.40

Lagerbolzen
51 2603105053 0.83 0.99

Rastkappe
52 2600590006 1.18 1.40

Drehknopf SCHWARZ
53 2602026063 1.94 2.31

Sicherungsscheibe 5 DIN 6799
54 2916080908 0.83 0.99

Drehknopf SCHWARZ
55 2602026065 1.70 2.02

Ausgleichscheibe 0,3 MM
56 2600100607 1.18 1.40

Zylinderstift 17,35+0,1 MM
57 2603100069 1.18 1.40

Getriebedeckel
60 2605808081 40.61 48.33

Lagerbuchse
60/20 2600301037 1.18 1.40

Druckfeder
61 2604610042 1.18 1.40

Ausgleichscheibe
63 2600101095 1.18 1.40

Dichtung
65 2601015064 1.18 1.40

Drehfeder
74 2604651011 2.24 2.67

Griffkappe SCHWARZ
75 2600591010 1.94 2.31

Dichtung
76 2601015065 1.18 1.40

Abdeckplatte
77 2601016079 4.10 4.88

Gewindefurchschraube
78 2603421014 1.18 1.40

Haltering
83 2600202037 1.70 2.02

Abdichtplatte
85 2601015057 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
89 2601098082

Profilleiste
90 2601030022 1.94 2.31

Innensechskantschraube DIN 912-M6x16-8.8
91 2910141197 0.83 0.99

Spannstift 2x6 DIN 1481
92 2917760034 0.83 0.99

Gewindefurchschraube M4x12 MM
94 2603410049 1.18 1.40

Schutzbügel SCHWARZ
95 2603101046 1.18 1.40

Erdleitung
97 2604448210 1.18 1.40

Torx-Linsenschraube 3x18
98 2603490018 0.83 0.99

Drehzahlregler 220-240V
103 2607230069 33.45 39.81

Torx-Linsenschraube 4x25
107 2603490024 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
653 2605730038

Abdeckhaube
653/10 2605510159 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
654 2608000184

Spanreissschutz
655 2601016065 4.10 4.88

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
805 1607000386 15.71 18.69

Hinweisschild
808 2601117383 2.71 3.22

Nicht mehr lieferbar, kein Ersatz
816/04 2604320914

Spiralfeder
816/06 1604652013 1.18 1.40

Getriebegehäuse
825 2605806896 40.61 48.33

Nicht mehr lieferbar, kein Ersatz
844 2600326904

Nicht mehr lieferbar, kein Ersatz
845 2601321904

Getriebedeckel
860 2605808927 130.32 155.08

Führungsbügel
862 2601322900 10.73 12.77

Nicht mehr lieferbar, kein Ersatz
866 2600780911

Nicht mehr lieferbar, kein Ersatz
873 2601990906

Nicht mehr lieferbar, kein Ersatz
881 2600290902

Lüfterdeckel BLAU
886 2605500908 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
888 2608000920
