Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601E8J300 ( GST18V-LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

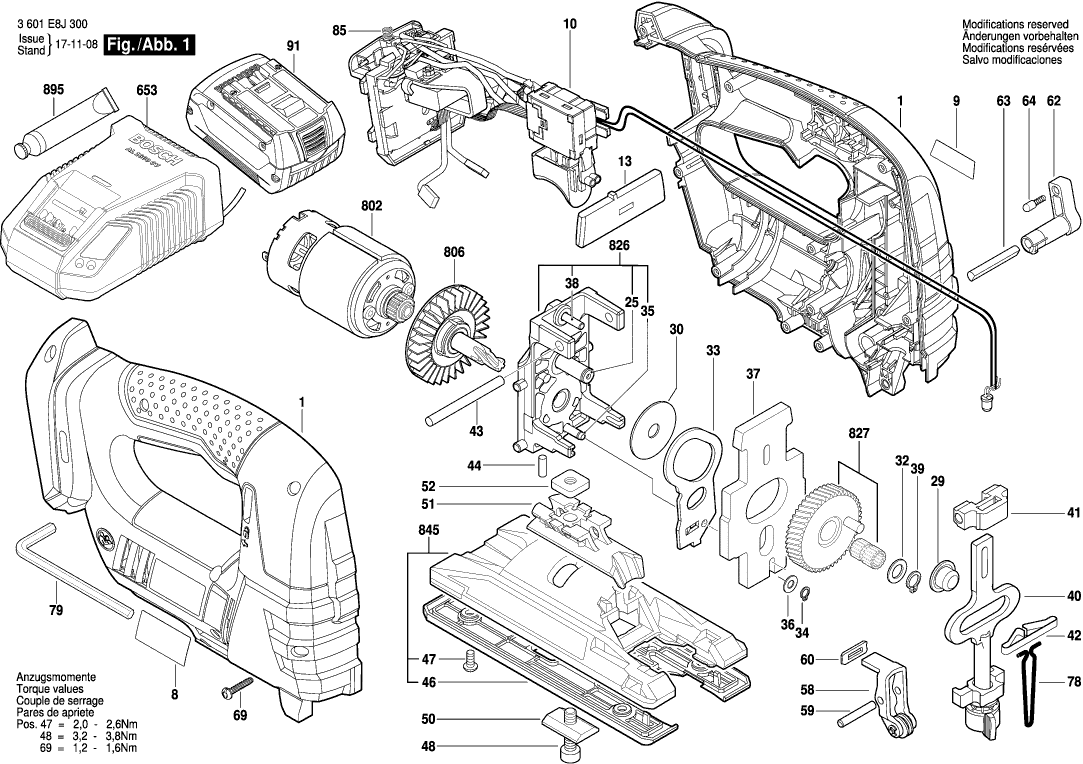

Zeichnungen der Bosch 3601E8J300 ( GST18V-LI )
Teileliste der Bosch 3601E8J300 ( GST18V-LI )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Gehäuseschale | ||||
1 | 2605105177 | 40.61 | 48.33 | |
Typschild | ||||
8 | 2601111459 | 1.94 | 2.31 | |
Firmenschild GST 18V-LI | ||||
9 | 2601111560 | 1.94 | 2.31 | |
Elektronikmodul | ||||
10 | 1607233518 | 91.56 | 108.96 | |
Verstellschieber | ||||
13 | 2607200686 | 1.70 | 2.02 | |
Lagerbolzen | ||||
25 | 2603105080 | 1.94 | 2.31 | |
Nadelhülse | ||||
29 | 2600914022 | 5.33 | 6.34 | |
Ausgleichscheibe 0,5 MM | ||||
30 | 2600101048 | 1.18 | 1.40 | |
Ausgleichscheibe 0,5 MM | ||||
32 | 2600101077 | 1.18 | 1.40 | |
Gabelhebel | ||||
33 | 2601923012 | 3.31 | 3.94 | |
Sicherungsring DIN 471-4x0,4-FSt | ||||
34 | 2916640001 | 0.83 | 0.99 | |
Lagerbolzen | ||||
35 | 2603105091 | 1.94 | 2.31 | |
Ausgleichscheibe 0,5 MM | ||||
36 | 2600100588 | 1.18 | 1.40 | |
Ausgleichgewicht | ||||
37 | 2601098098 | 7.58 | 9.02 | |
Nadelrolle | ||||
38 | 2603201055 | 1.18 | 1.40 | |
Sicherungsring 8x0,8 N31A MR7 | ||||
39 | 2916640905 | 1.18 | 1.40 | |
Hubstange | ||||
40 | 2600780173 | 33.45 | 39.81 | |
Gleitlager | ||||
41 | 2605801038 | 4.10 | 4.88 | |
Gleitlager | ||||
41 | 1619P08903 | 1.70 | 2.02 | |
Druckfeder | ||||
42 | 2604613004 | 1.18 | 1.40 | |
Nadelrolle | ||||
43 | 2603201089 | 4.70 | 5.59 | |
Lagerbolzen | ||||
44 | 2603105084 | 1.70 | 2.02 | |
Arbeitsplatte | ||||
46 | 2601099225 | 6.54 | 7.78 | |
Gewindefurchschraube M4x8 | ||||
47 | 2603410048 | 1.18 | 1.40 | |
Innensechskantschraube DIN 912-M6x25-8.8 | ||||
48 | 2910141203 | 1.18 | 1.40 | |
Profilleiste | ||||
50 | 2601030019 | 1.94 | 2.31 | |
Aufnahmestück | ||||
51 | 2605500207 | 9.53 | 11.34 | |
Befestigungsplatte | ||||
52 | 2600040004 | 2.24 | 2.67 | |
Rollenhebel | ||||
58 | 2601321077 | 9.53 | 11.34 | |
Zylinderstift | ||||
59 | 2609002725 | 0.83 | 0.99 | |
Abdichtplatte | ||||
60 | 2601015077 | 1.18 | 1.40 | |
Umschalter | ||||
62 | 2601015113 | 1.70 | 2.02 | |
Schaltwelle | ||||
63 | 2603124155 | 1.18 | 1.40 | |
Rastkappe | ||||
64 | 2600590006 | 1.18 | 1.40 | |
Torx-Senkschraube 3x16 | ||||
69 | 2609110201 | 1.70 | 2.02 | |
Schutzbügel | ||||
78 | 2603105136 | 1.94 | 2.31 | |
Winkelschraubendreher Din 911-sw5 Schwarz | ||||
79 | 1907950006 | 3.12 | 3.71 | |
Innensechskantschlüssel | ||||
79 | 2610364015 | 2.71 | 3.22 | |
Druckfeder | ||||
85 | 2604690055 | 0.83 | 0.99 | |
Akku-Paket 18V 3.0Ah Li SCM | ||||
91 | 1607A350B2 | 91.56 | 108.96 | |
Akkupack | ||||
91 | 1607A350M0 | 91.56 | 108.96 | |
Akku-Paket BBS MR 18V, 4,0Ah, 47 S | ||||
91 | 2607336815 | 91.56 | 108.96 | |
Ladegerät GB 230/10,8-18V, 30 42 S | ||||
653 | 2607225923 | 113.29 | 134.82 | |
Ladegerät ROK GAL 1880 CV 220V/14,4-18V | ||||
653 | 2607225933 | 113.29 | 134.82 | |
Schnell-Lader ROK 220/10,8-18V, 30 MIN | ||||
653 | 2607225333 | 106.68 | 126.95 | |
Ladegerät EU 230/14,4-18V, 30 40 S | ||||
653 | 2607225321 | 55.25 | 65.75 | |
Gleichstrommotor 18V | ||||
802 | 2607022831 | 67.25 | 80.03 | |
Kupplungshälfte | ||||
806 | 2606445016 | 12.41 | 14.77 | |
Lagerbrücke | ||||
826 | 2605807946 | 20.42 | 24.30 | |
Exzenterzahnrad | ||||
827 | 2609001931 | 18.19 | 21.65 | |
Grundplatte | ||||
845 | 2601016906 | 23.75 | 28.26 | |
Fetttube Albida | ||||
895 | 3605430003 | 23.75 | 28.26 |
