Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601M30530 ( GTS10J )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601M30530 ( GTS10J )

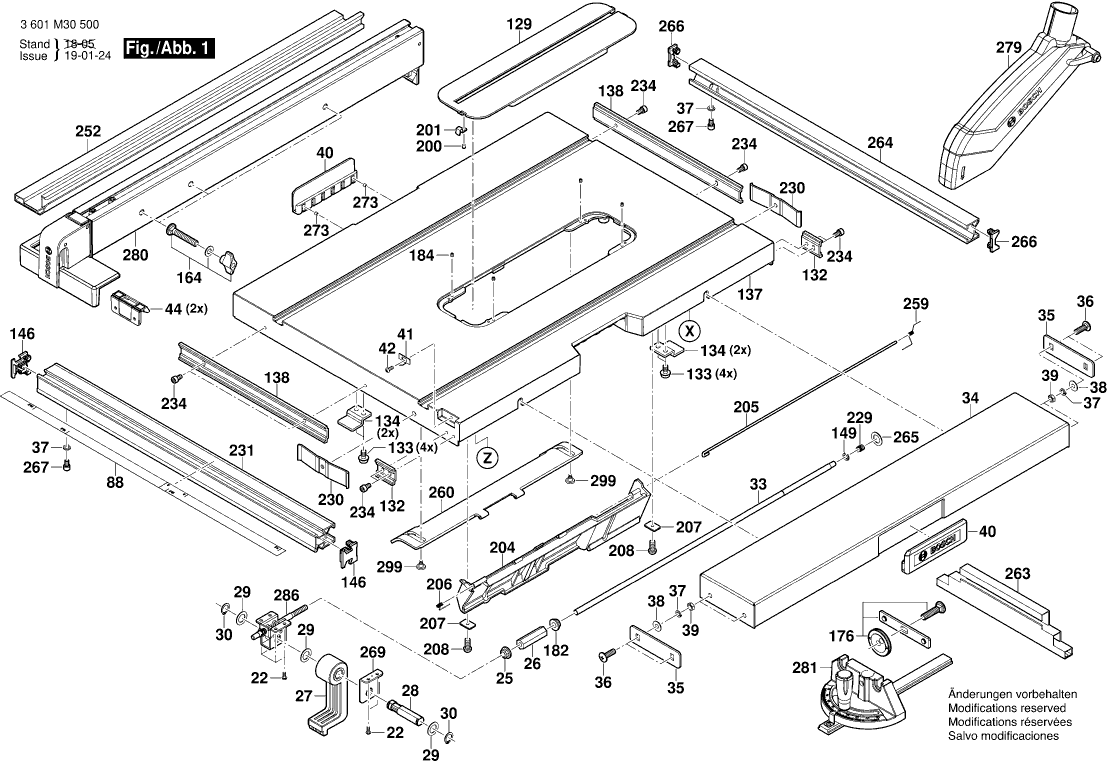

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teileliste der Bosch 3601M30530 ( GTS10J )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse alt
1 2610016996 44.82 53.34

Polschuh 230V
2 1609203K86 55.25 65.75

Anker 230V
3 1619P03278 113.29 134.82

Schalter
4 2610016997 44.82 53.34

Netzanschlussleitung
5 2610019124 36.85 43.85

Kabelklemme
6 1609203K96 0.83 0.99

Kabelklemme
7 2610014693 0.83 0.99

Typschild
8 2610016767 1.94 2.31

Kohlebürstensatz
10 2610018332 18.19 21.65

Kugellager
13 2610004595 9.53 11.34

Kugellager
14 2610911927 20.42 24.30

Bürstenhalter alt
16 2610911858 12.41 14.77

Bürstenhalter Zusammenbau
16 1609B07133 7.58 9.02

Schraube
18 2610015078 0.83 0.99

Schraube
19 2610017002 0.83 0.99

Schraube
22 2610014697 0.83 0.99

Mutter
25 2610014698 0.83 0.99

Verbindungsmutter
26 2610996920 4.70 5.59

Handgriff
27 2610014699 5.33 6.34

Kurvenscheibe
28 2610015000 8.45 10.06

Scheibe
29 2610015001 0.83 0.99

Sicherungsring
30 2610015002 0.83 0.99

Steckerstift
32 2610017003 0.83 0.99

Stange
33 2610017004 5.83 6.94

Ergänzungsgestell
34 2610017005 36.85 43.85

Rückhalteblech
35 2610015006 1.70 2.02

Rollen-Bundbolzen
36 2610910015 2.24 2.67

Federscheibe Ø27,5x38,4 MM
37 2610355325 0.83 0.99

Scheibe
38 2610910013 1.70 2.02

Mutter
39 2610015008 0.83 0.99

Handgriff
40 2610015009 4.70 5.59

Zeiger
41 2610015010 1.18 1.40

Schraube
42 2610950077 0.83 0.99

Gleitschuh
44 2610023173 1.70 2.02

Schraube
72 2610950069 0.83 0.99

Scheibe
73 2610015011 0.83 0.99

Bolzen
74 2610015012 0.83 0.99

Scheibe
75 2610925438 0.83 0.99

Gerätefuss
76 2610015014 4.10 4.88

Schraube
77 2610015015 0.83 0.99

Handgriff
78 2610015016 9.53 11.34

Halteplatte
79 2610015017 10.73 12.77

Schraube
80 2610015018 0.83 0.99

Schlüssel
81 2610015019 6.54 7.78

Lagerdeckel
82 2610911566 2.24 2.67

Mutter
83 2610015021 1.18 1.40

Werkstückschieber
84 2610015022 5.33 6.34

Stützwinkel
86 2610017007 1.94 2.31

Skale
88 2610017009 1.94 2.31

Schraube
102 1609902670 0.83 0.99

Mutter
103 2610327868 0.83 0.99

Schraube
109 2610998587 0.83 0.99

Endkappe
112 2610017013 6.54 7.78

Verbinder
113 2610911933 0.83 0.99

Schraube alt
117 2610998571 0.83 0.99

Schraube neu
117 2610018983 0.83 0.99

Federscheibe
118 2610950042 0.83 0.99

Abdeckung TURBO II
119 1600A01D91 13.93 16.58

Abdeckung
119 2610017014 11.68 13.90

Schraube
120 2610950044 0.83 0.99

Kugellager
121 2610996949 11.88 14.14

Filter
122 2610017015 9.53 11.34

Sicherungsring
123 2610997281 0.83 0.99

Schraube
124 2610998572 0.83 0.99

Drehfeder
125 2610996875 1.18 1.40

Sperrhebel
126 2610996874 8.45 10.06

Ansatzschraube
127 2610996876 1.18 1.40

Schraube
128 2610998588 1.18 1.40

Einsatz
129 2610017111 26.84 31.94

Getriebegehäuse
130 2610017017 55.25 65.75

Sprengring
131 2610937293 0.83 0.99

Gleitplatte
132 1600A00726 0.83 0.99

Schraube
133 2610950108 0.83 0.99

Stützplatte
134 2610015027 0.83 0.99

Sicherungsbügel
136 2610017008 2.71 3.22

Tisch
137 2610017019 304.19 361.99

Aufnahmeeinheit
138 2610950076 9.53 11.34

Gewindestift
140 1609902054 0.83 0.99

Schraube
141 2610911929 0.83 0.99

Sicherungsmutter
142 2610911901 1.18 1.40

Einsatz
143 2610911569 1.94 2.31

Gummiring
144 2610996948 1.18 1.40

Schraube
145 2610950071 0.83 0.99

Endkappe
146 2610015030 1.18 1.40

Bürstendeckel Ø 22mm
147 2610916802 1.94 2.31

Bürstendeckel Ø 20mm
147 2610911859 1.70 2.02

Sicherungsring
149 2610015031 0.83 0.99

Lagerhülse
150 2610996932 1.94 2.31

Absauganschluss
151 2610017001 4.70 5.59

Kugellager
152 2610997210 11.88 14.14

Sicherungsring
153 2610997282 0.83 0.99

Spindel
154 2610017021 26.84 31.94

Scheibenfeder
155 2610012984 0.83 0.99

Zahnrad
156 2610997208 33.45 39.81

Buchse
157 2610017018 2.71 3.22

Sicherungsring
158 2610998573 0.83 0.99

Gewindestift
159 2610950427 0.83 0.99

Kette
160 2610017022 0.83 0.99

Befestigungswinkel
161 2610950126 6.54 7.78

Lagerbuchse
162 2610950070 0.83 0.99

Stützwinkel
163 2610015035 6.54 7.78

Befestigungssatz
164 2610017023 11.88 14.14

Halteplatte
165 2610017024 67.25 80.03

Stange
166 2610017025 10.73 12.77

Bolzen
167 2610015038 1.18 1.40

Scheibe
168 2610015039 0.83 0.99

Stützplatte
169 2610015040 3.31 3.94

Schraube
170 2610950055 0.83 0.99

Stange
171 2610017026 6.54 7.78

Kegelrad
172 2610015042 1.94 2.31

Scheibe
173 2610013162 0.83 0.99

Lagerbuchse
174 2610015043 0.83 0.99

Scheibe
175 2610015044 0.83 0.99

Befestigungssatz
176 2610017020 18.19 21.65

Schraube
177 2610015045 0.83 0.99

Fingerwelle
178 2610017027 6.54 7.78

Stützplatte
179 2610015047 4.10 4.88

Lagerbuchse
180 2610015048 0.83 0.99

Scheibe
181 2610016557 0.83 0.99

Mutter
182 2610016558 0.83 0.99

Lagerbuchse
183 2610015049 5.83 6.94

Gewindestift
184 2610013053 0.83 0.99

Schraube
185 2610016559 0.83 0.99

Abdeckung
186 2610015050 10.73 12.77

Schraube
187 2610950049 0.83 0.99

Elektronikmodul
188 2610017037 55.25 65.75

Staubschutzfassung
189 2610015051 7.58 9.02

Schraube
190 2610015052 0.83 0.99

Sicherungsring
191 2610015053 0.83 0.99

Sicherungsbügel
192 2610017028 0.83 0.99

Gewindebolzen
193 2610016560 1.18 1.40

Schraube
194 2610016561 0.83 0.99

Mutter
195 2610925187 0.83 0.99

Schutzblech
196 2610015055 1.18 1.40

Schraube
197 2610950132 0.83 0.99

Platte
198 2610015073 6.54 7.78

Schraube
200 2610017029 0.83 0.99

Federclip
201 2610017030 0.83 0.99

Berührungsschutz
202 2610017033 2.71 3.22

Schraube
203 2610950439 0.83 0.99

Schutzblech
204 2610015054 6.54 7.78

Stange
205 2610016562 0.83 0.99

Kontaktlasche
206 2610016563 0.83 0.99

Platte
207 2610923830 0.83 0.99

Schraube
208 2610010404 0.83 0.99

Schraube
209 2610017031 0.83 0.99

Scheibe
210 2610015058 0.83 0.99

Gummibuchse
211 2610911920 0.83 0.99

Steckschlüsseleinsatz
212 2610015059 1.18 1.40

Halteplatte
213 2610017032 36.85 43.85

Scheibe
214 2610017110 1.70 2.02

Unterlegscheibe
215 2610347092 0.83 0.99

Isolator
216 2610017046 2.71 3.22

Lagerbuchse
217 2610015061 1.94 2.31

Handgriff
218 2610015062 5.83 6.94

Mutter
219 2610924961 0.83 0.99

Schraube
220 2610015359 0.83 0.99

Kurvenscheibe
221 2610015063 4.70 5.59

Zeiger
225 2610015064 1.70 2.02

Kontaktlasche
227 2610013054 0.83 0.99

Schaltergehäuse
228 2610015066 4.70 5.59

Feder
229 2610015067 0.83 0.99

Befestigungsblech
230 2610996912 4.70 5.59

Gleitleiste
231 2610015091 40.61 48.33

Schraube
234 2610951945 0.83 0.99

Aufspannflansch
235 1609203K93 9.53 11.34

Klemmflansch
237 2610950046 9.53 11.34

Mutter
238 2610358858 1.94 2.31

Handrad
239 2610015069 7.58 9.02

Handgriff
242 2610950059 0.83 0.99

Schraube
243 2610950060 0.83 0.99

Schutzabdeckung
248 2610017034 2.71 3.22

Gehrungslineal
252 2610017035 20.42 24.30

Stange
253 2610017036 1.18 1.40

Schraube
254 2610017052 0.83 0.99

Schraube
256 2610998580 0.83 0.99

Mutter
257 2610017038 0.83 0.99

Schraube
258 2610015070 0.83 0.99

Kontaktlasche
259 2610016565 0.83 0.99

Schutzabdeckung
260 2610017039 8.45 10.06

Schaltergehäuse
261 2610015071 1.94 2.31

Verbindungskabel
262 2610017040 5.33 6.34

Gehrungslineal
263 2610017041 23.75 28.26

Schiene
264 2610015074 36.85 43.85

Scheibe
265 2610015075 0.83 0.99

Gerätekappe
266 2610015076 0.83 0.99

Bolzen
267 2610950134 0.83 0.99

Platte
269 2610015077 2.71 3.22

Schraube
270 2610950117 0.83 0.99

Federscheibe
271 2610013365 0.83 0.99

Schraube
273 2610015080 0.83 0.99

Scheibe
274 2610950135 0.83 0.99

Scheibe
275 2610016566 0.83 0.99

Schutzhaube
279 2610018328 20.42 24.30

Gehrungslineal
280 2610017047 101.94 121.31

Gehrungsanschlag
281 2610015507 23.75 28.26

Sechskantsteckschlüssel
283 2610016567 1.18 1.40

Fächerscheibe
285 2610023174 0.83 0.99

Schloss
286 2610015093 29.75 35.40

Sockel
287 2610017048 168.86 200.94

Spaltkeil
288 2610017049 55.25 65.75

Stange
289 2610017050 0.83 0.99

Scheibe
290 2610950389 0.83 0.99

Scheibe
291 2610017051 0.83 0.99

Scheibe
292 2610950109 0.83 0.99

Halterung
294 2610017053 7.58 9.02

Halterung
295 2610017054 7.58 9.02

Schraube M5x8
296 2610015065 0.83 0.99

Stange
298 2610017056 1.18 1.40

Schraube
299 2610017057 0.83 0.99

Torsionsfeder
300 2610017058 0.83 0.99

Berührungsschutz
302 2610017060 1.94 2.31

Kabelklemme
303 2610020856 0.83 0.99

Prallschutz
305 2610020858 1.94 2.31

Motorgehäuse neu
801 1619PB2531 26.84 31.94

Et-Motorgruppe
802 1609B07857 91.56 108.96

Bürstenhalter Zusammenbau
816 1609B07134 7.58 9.02
