Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601L30490 ( GTS10XC )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601L30490 ( GTS10XC )

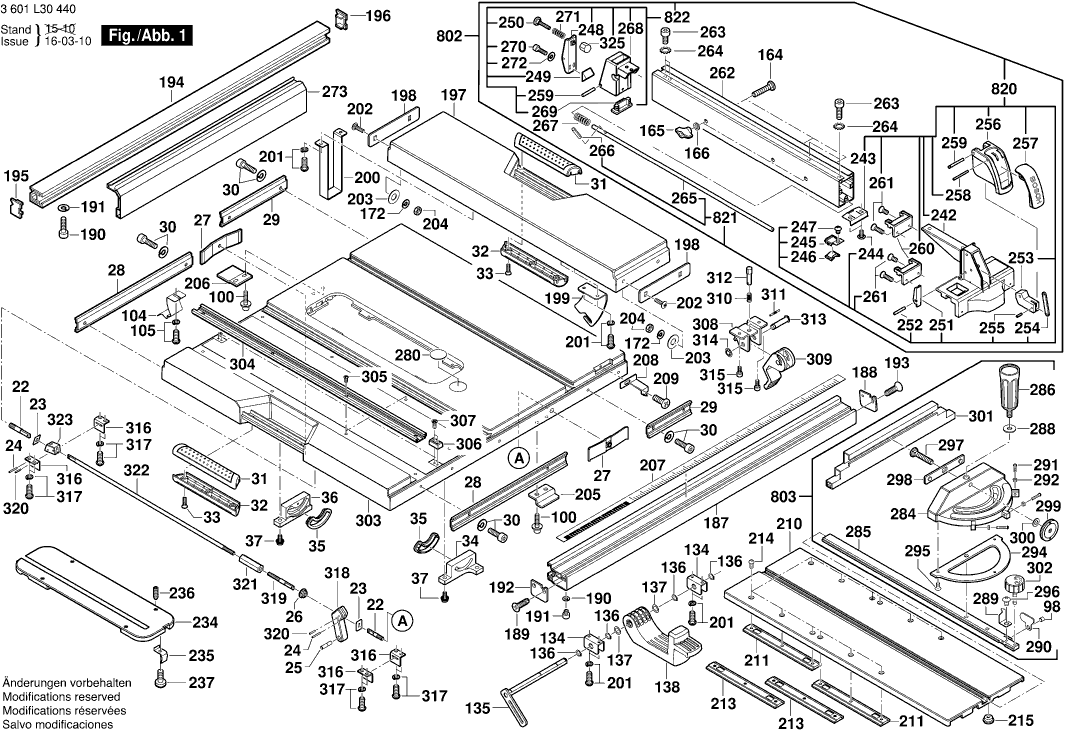

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teilezeichnung 4
Zum Vergrößern anklicken

Teileliste der Bosch 3601L30490 ( GTS10XC )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Polschuh 230V
2 2610016834 101.94 121.31

Anker 230V
3 2610016833 113.29 134.82

Ein/Aus-Schalter
4 2610018210 49.56 58.98

Netzanschlussleitung EU
5 2610018211 36.85 43.85

Gummibuchse
6 2610915699 5.83 6.94

Befestigungsschelle
7 2610358842 1.18 1.40

Etikett
9 2610018213 1.94 2.31

Entstörfilter
12 2610018216 15.71 18.69

Kugellager
13 2610004595 9.53 11.34

Kugellager
14 2610911927 20.42 24.30

Bürstenhalter alt
16 2610911858 12.41 14.77

Bürstenhalter Zusammenbau
16 1609B07133 7.58 9.02

Schraube
18 2610018217 0.83 0.99

SCHRAUBE M4X35
19 2610358844 1.18 1.40

Stift
22 2610996913 3.31 3.94

Platte
23 2610996917 1.18 1.40

Stift
24 2610997274 0.83 0.99

Führungsstift
25 2610937292 1.18 1.40

Mutter
26 2610911896 0.83 0.99

Befestigungsblech
27 2610996912 4.70 5.59

Aufnahmeeinheit
28 2610950076 9.53 11.34

Aufspannschiene
29 2610950075 6.54 7.78

SCHRAUBE M4X35
30 2610303029 0.83 0.99

Griffschale
31 2610018218 2.71 3.22

Griffschale
32 2610018219 2.71 3.22

Schraube
33 2610018580 0.83 0.99

Befestigungswinkel
34 2610950126 6.54 7.78

Lagerbuchse
35 2610950070 0.83 0.99

Befestigungswinkel
36 2610950127 8.45 10.06

Schraube
37 2610998575 0.83 0.99

Halteplatte
38 2610018220 1.94 2.31

Führungsbolzen
39 2610950052 5.83 6.94

Sicherungsring
40 2610992380 0.83 0.99

Gewindestange
41 2610018221 11.88 14.14

Zahnrad
42 2610996896 4.70 5.59

Bolzen
43 2610910796 2.24 2.67

Mutter
44 2610358149 0.83 0.99

Unterlegscheibe
45 2610018223 0.83 0.99

Welle
46 2610018224 9.53 11.34

Befestigungswinkel
47 2610997212 2.24 2.67

SCHRAUBE M4X35
48 2610297323 0.83 0.99

Lagerbuchse
49 1619PA5649 1.18 1.40

Sicherungsring
50 2610997277 0.83 0.99

Sicherungsring
51 2610997276 0.83 0.99

Lagerbuchse
52 2610996938 6.54 7.78

Gewindebuchse
53 2610996933 11.88 14.14

SCHRAUBE M4X35
54 2610303026 0.83 0.99

Getriebegehäuse
55 2610018225 49.56 58.98

Prallschutz
57 2610018226 3.31 3.94

Gewindestift
63 1609902054 0.83 0.99

Einsatz
65 2610911569 1.94 2.31

Mutter
66 2610356706 1.94 2.31

Schraube
67 2610911929 0.83 0.99

Gummiring
68 2610996948 1.18 1.40

Steckkupplung GTR550
69 2610358932 1.18 1.40

Abdeckkappe
70 2610018227 7.58 9.02

Kabelklemme
71 1609203K96 0.83 0.99

Scheibe
72 2610017110 1.70 2.02

Schraube neu
73 2610018983 0.83 0.99

Schraube alt
73 2610998571 0.83 0.99

Stützwinkel
74 2610018228 1.18 1.40

Drehzahlregler
75 2610223019 44.82 53.34

Leitungsband
76 1609902050 0.83 0.99

Schraube
77 2610998587 0.83 0.99

Bürstendeckel Ø 22mm
78 2610916802 1.94 2.31

Bürstendeckel Ø 20mm
78 2610911859 1.70 2.02

Federscheibe
81 2610911924 2.71 3.22

Verstellwelle
82 2610018231 15.71 18.69

Kugellager
83 2610997210 11.88 14.14

Sicherungsring
84 2610997282 0.83 0.99

Getriebedeckel
85 2610018232 15.71 18.69

Kugellager
86 2610996949 11.88 14.14

Scheibenfeder
87 2610993102 1.70 2.02

Zahnrad
88 2610997208 33.45 39.81

Sicherungsring
89 2610997281 0.83 0.99

Lagerhülse
90 2610996932 1.94 2.31

Schraube
91 2610355923 0.83 0.99

Drehfeder
92 2610996875 1.18 1.40

Sperrhebel
93 2610996874 8.45 10.06

Ansatzschraube
94 2610996876 1.18 1.40

Schraube
95 2610998588 1.18 1.40

Lagerbuchse
96 2610018233 5.83 6.94

Sicherungsring
97 2610998573 0.83 0.99

Gewindestift
98 2610950427 0.83 0.99

Schraube
99 2610018230 0.83 0.99

SCHRAUBE M4X35
100 2610328617 0.83 0.99

Unterlegscheibe
101 2610303020 0.83 0.99

Abdeckplatte
102 2610018234 5.33 6.34

Anschlag
103 2610018235 1.70 2.02

Haltefeder
104 2610018236 2.71 3.22

Schraube
105 2610018237 0.83 0.99

Frontplatte
106 2610018238 26.84 31.94

Schraube
107 2610950118 0.83 0.99

Anschlag
108 2610018239 1.18 1.40

Schraube M5x0,8Px10L
109 2610018599 0.83 0.99

Feder
110 2610997271 1.18 1.40

Unterlegscheibe
111 2610998550 1.18 1.40

Unterlegscheibe
112 2610997299 1.18 1.40

Mutter
113 2610997298 4.10 4.88

Klemmhebel
114 2610950056 9.53 11.34

Unterlegscheibe
115 2610950129 0.83 0.99

Sicherungsring
116 2610341465 1.70 2.02

Feder
117 2610950115 0.83 0.99

Handrad
118 2610950057 11.88 14.14

Handgriff
121 2610950059 0.83 0.99

Ansatzschraube
122 2610997270 1.70 2.02

Federscheibe Ø27,5x38,4 MM
123 2610355325 0.83 0.99

Gewindestift
124 1609902669 0.83 0.99

Aufspannflansch
125 1609203L56 9.53 11.34

Klemmflansch
127 2610950046 9.53 11.34

Mutter
128 2610358858 1.94 2.31

Abdeckplatte
129 2610018241 13.93 16.58

Abdeckplatte
130 2610018242 10.73 12.77

Schraube
131 2610018243 0.83 0.99

Sicherungsring
132 2610358869 1.18 1.40

Schraube
133 1609902699 0.83 0.99

Aufspannwinkel
134 2610937291 2.24 2.67

Gestänge
135 2610018244 10.73 12.77

Sprengring
136 2610937293 0.83 0.99

Vorlegscheibe
137 1619P03473 0.83 0.99

Klemmhebel
138 2610018245 9.53 11.34

Gehäuse
139 2610018246 101.94 121.31

Klemmschelle
140 2610018247 1.94 2.31

Schraube
141 2610998574 0.83 0.99

Halteklammer
142 2610996930 1.94 2.31

Schraube
143 2610910047 0.83 0.99

Schraube
144 2610018248 1.70 2.02

Mutter
145 2610018249 1.70 2.02

Haltefeder
146 2610018250 1.70 2.02

Haltefeder
147 2610018251 2.71 3.22

Firmenzeichen
148 2610018252 5.33 6.34

Innensechskantschlüssel
150 2610018254 3.31 3.94

Gummibuchse
151 2610911920 0.83 0.99

Kabelklemme
156 2610990504 0.83 0.99

Aufspannwinkel
157 2610018255 1.70 2.02

Haltefeder
158 2610018256 1.94 2.31

Absaugstutzen
159 2610018257 5.33 6.34

Kette
160 2610018258 0.83 0.99

Geräteclip
161 2610018259 0.83 0.99

Gewindebolzen
162 2610016560 1.18 1.40

Steckerstift
163 2610018262 0.83 0.99

SCHRAUBE M4X35
164 1609B06851 0.83 0.99

Knopf
165 1609203L06 2.71 3.22

Unterlegscheibe
166 2610018263 0.83 0.99

Scheibe
167 2610018264 0.83 0.99

Schutzblech
168 1609203L09 7.58 9.02

Schraube
169 2610018265 0.83 0.99

Federscheibe
170 1609902052 0.83 0.99

Unterlegscheibe
171 1609902053 0.83 0.99

Unterlegscheibe
172 1609203L10 0.83 0.99

Mutter
173 1609203L11 1.18 1.40

Hülse
174 2610018266 0.83 0.99

Schraube
175 2610997297 0.83 0.99

Scheibe
176 2610355570 2.71 3.22

Schalterabdeckung
178 2610018267 6.54 7.78

Gehäuse
180 2610018268 44.82 53.34

Sechskantmutter
181 1609902684 0.83 0.99

Schutzblech
182 2610018269 23.75 28.26

Sprengring
183 2610018270 0.83 0.99

Schraube
184 2610018271 1.70 2.02

Gummibuchse
185 2610018272 1.94 2.31

Gummibüchse
186 2610358846 1.18 1.40

Profilschiene
187 2610018275 55.25 65.75

Anschlag
188 2610018276 1.18 1.40

Schraube
189 2610950133 0.83 0.99

Scheibe
190 2610950135 0.83 0.99

Bolzen
191 2610950134 0.83 0.99

Stanzteil
192 2610018277 1.70 2.02

Schraube
193 2610018278 0.83 0.99

Profilschiene
194 2610018279 44.82 53.34

Abdeckkappe
195 2610997218 0.83 0.99

Abdeckkappe
196 2610997216 0.83 0.99

Tischplatte
197 2610018280 113.29 134.82

Aufbauplatte
198 2610950086 4.10 4.88

Befestigungswinkel
199 2610018281 2.71 3.22

Befestigungswinkel
200 2610018597 4.70 5.59

Schraube
201 2610018283 0.83 0.99

Schraube
202 2610950087 0.83 0.99

Vorlegscheibe
203 1609902042 1.18 1.40

Mutter
204 2610304772 1.18 1.40

Anschlag
205 2610950121 2.24 2.67

Anschlag
206 2610018284 1.94 2.31

Klebeschild
207 2610018285 1.94 2.31

Zeiger
208 2610950078 2.71 3.22

SCHRAUBE M4X35
209 2610320339 0.83 0.99

Tischplatte
210 2610018286 113.29 134.82

Gleitschiene
211 2610018287 7.58 9.02

Verbindungskabel
212 2610018384 1.70 2.02

Gleitschiene
213 2610018288 7.58 9.02

Schraube
214 2610014697 0.83 0.99

Lagerbuchse
215 2610018289 0.83 0.99

Zeiger
216 2610950062 1.94 2.31

SCHRAUBE M4X35
217 2610355278 4.10 4.88

Befestigungswinkel
218 2610018337 15.71 18.69

Nicht mehr lieferbar, kein Ersatz
219 2610018338

Halteblech
220 2610018339 2.71 3.22

Bolzen
221 2610018340 1.18 1.40

Raste
222 2610018341 1.70 2.02

Scheibe
223 2610018342 0.83 0.99

Schraube
224 2610998580 0.83 0.99

Mutter
225 1609902058 0.83 0.99

Bolzen
226 2610018354 0.83 0.99

Befestigungsblech
234 2610018290 23.75 28.26

Haltefeder
235 2610011716 0.83 0.99

Stiftschraube
236 2610997283 0.83 0.99

Schraube
237 1609902055 0.83 0.99

Gleitleiste
238 2610018291 20.42 24.30

Führungsbügel
239 2610996944 11.88 14.14

Sicherungsring
240 2610018292 0.83 0.99

Knopf
241 2610998585 1.70 2.02

Längsanschlag
242 2610018293 26.84 31.94

Klemmplatte
243 2610018294 1.70 2.02

Ansatzschraube
244 2610997249 0.83 0.99

Haltearm
245 2610950102 3.31 3.94

Objektiv
246 2610950143 1.94 2.31

Schraube
247 2610951946 0.83 0.99

Klemmplatte
248 2610018295 2.71 3.22

Klemmstück
249 2610997240 1.70 2.02

Einstellschraube
250 2610997245 1.94 2.31

Klemmplatte
251 2610950098 1.94 2.31

Stift
252 2610997288 4.70 5.59

Nocken
253 2610996889 9.53 11.34

Hebel
254 2610996890 0.83 0.99

Stift
255 2610997289 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
256 2610950095

Griffschale
257 2610950094 5.33 6.34

Bolzen
258 2610950096 0.83 0.99

Bolzen
259 2610950097 1.70 2.02

Abdeckkappe
260 2610018296 1.70 2.02

Schraube
261 2610967422 0.83 0.99

Längsanschlag
262 2610018297 55.25 65.75

SCHRAUBE M4X35
263 2610303023 0.83 0.99

Scheibe
264 2610358802 1.18 1.40

Haltearm
265 2610018298 5.33 6.34

Haltebolzen
266 2610911577 1.18 1.40

Feder
267 2610996888 1.18 1.40

Längsanschlag
268 2610950107 12.41 14.77

Abdeckkappe
269 2610018299 0.83 0.99

Schraube
270 2610997293 0.83 0.99

Feder
271 2610998593 0.83 0.99

Scheibe
272 2610018300 0.83 0.99

Anschlag
273 2610018301 18.19 21.65

Ringschlüssel
274 2610996880 4.10 4.88

Einsatz
275 2610018302 13.93 16.58

Mutter
276 2610018303 1.18 1.40

Werkstückschieber
277 2610015022 5.33 6.34

Klebeschild
280 1609203L00 8.45 10.06

Tischplatte
281 2610018304 29.75 35.40

Vorlegscheibe
282 2610029674 1.18 1.40

Endanschlag DF500
284 1609203L38 33.45 39.81

Führungsprofil
285 2610018307 13.93 16.58

Knebelgriff
286 2610018308 10.73 12.77

Unterlegscheibe
288 2610909178 0.83 0.99

Zeiger
289 2610018309 1.18 1.40

Anschlag
290 2610997215 1.18 1.40

SCHRAUBE M4X35
291 2610358519 0.83 0.99

Mutter
292 2610908272 0.83 0.99

Unterlage
294 2610997213 2.24 2.67

SCHRAUBE M4X35
295 2610358832 1.18 1.40

Schraube M5x8
296 2610015065 0.83 0.99

Bolzen
297 1609203L08 1.18 1.40

Klemmblech
298 1609203L04 1.70 2.02

Rundmutter
299 1609902047 1.94 2.31

Unterlegscheibe
300 2610993221 0.83 0.99

Profilschiene
301 1609203L07 15.71 18.69

Knopf
302 2610018313 1.94 2.31

Tischplatte
303 2610018315 304.19 361.99

Profilschiene
304 2610018316 33.45 39.81

Schraube
305 2610018317 0.83 0.99

Anschlag
306 2610018318 0.83 0.99

Schraube
307 2610018319 0.83 0.99

Aufspannwinkel
308 2610018320 2.71 3.22

Klemmhebel
309 2610018321 3.31 3.94

Feder
310 2610018322 0.83 0.99

Stift
311 2610018323 0.83 0.99

Sperrstift
312 2610018324 1.70 2.02

Achse
313 2610018325 0.83 0.99

Sicherungsring
314 2610018326 0.83 0.99

Schraube
315 2610018327 0.83 0.99

Haltewinkel
316 2610996921 1.18 1.40

Blechschraube
317 2610908271 1.18 1.40

Winkel
318 2610996914 26.84 31.94

Gewindestift
319 2610996918 1.70 2.02

Stift
320 2610997275 0.83 0.99

Verbindungsmutter
321 2610996920 4.70 5.59

Haltearm
322 2610018567 4.10 4.88

Klemmstück
323 2610996915 8.45 10.06

Unterlegscheibe
324 2610018350 0.83 0.99

Kapselmutter
325 2610028342 1.18 1.40

Kabelklemme
326 2610998567 0.83 0.99

Schraube
327 2610015078 0.83 0.99

Tülle
328 2610018579 0.83 0.99

Motorgehäuse
801 1619PB2532 29.75 35.40

Längsanschlag
802 2610018329 168.86 200.94

Gehrungslineal
803 2610015508 55.25 65.75

Nicht mehr lieferbar, kein Ersatz
804 2610018330

Kohlebürstensatz
810 2610018332 18.19 21.65

Schutzhaube
811 2610018374 67.25 80.03

Bürstenhalter Zusammenbau
816 1609B07134 7.58 9.02

Knebelgriff
820 2610018333 60.65 72.17

Stange
821 2610018334 7.58 9.02

Klemmzange
822 2610018335 20.42 24.30

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
