Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601L30200 ( GTS10 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

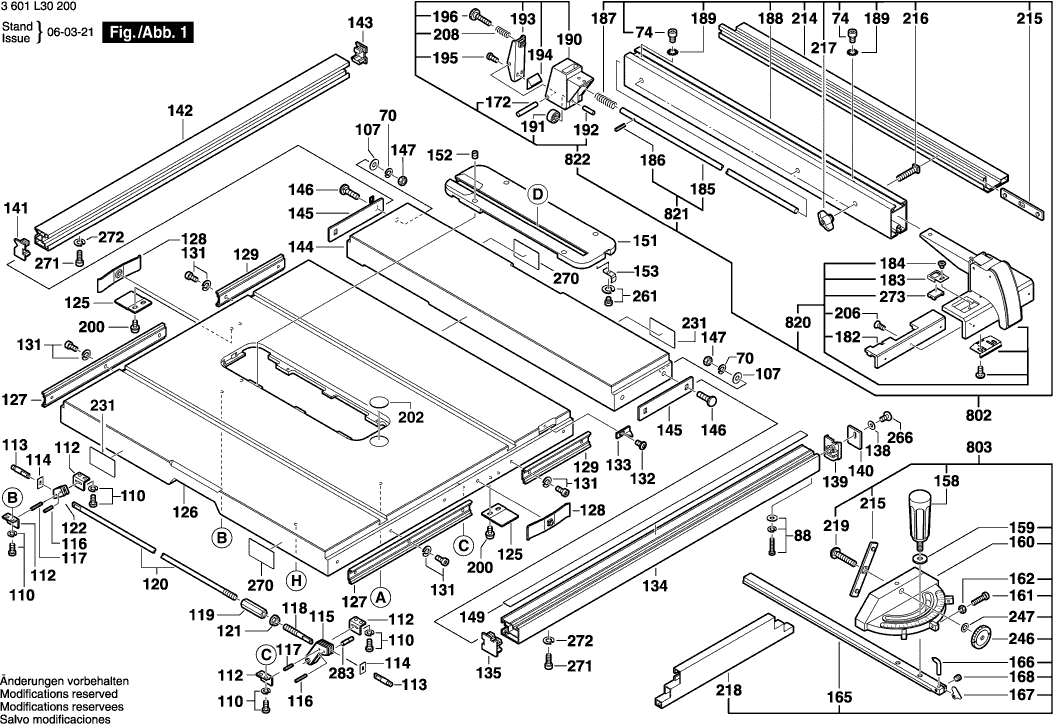

Zeichnungen der Bosch 3601L30200 ( GTS10 )
Teileliste der Bosch 3601L30200 ( GTS10 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 2610996864 | 50.23 | 59.77 | |
| Polschuh 230V | ||||
| 2 | 1609203K86 | 61.93 | 73.70 | |
| Anker 230V | ||||
| 3 | 1619P03278 | 126.98 | 151.11 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 1609203K88 | |||
| Netzanschlussleitung | ||||
| 5 | 1609203K89 | 13.90 | 16.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6 | 1609203K90 | |||
| Befestigungsschelle | ||||
| 7 | 2610358842 | 1.32 | 1.57 | |
| Frontplatte | ||||
| 8 | 1609203K91 | 40.61 | 48.33 | |
| Klebeschild | ||||
| 9 | 2610997806 | 1.00 | 1.19 | |
| Drehzahlregler | ||||
| 12 | 2610008062 | 41.30 | 49.15 | |
| Kugellager | ||||
| 13 | 2610911928 | 10.68 | 12.71 | |
| Kugellager | ||||
| 14 | 2610911927 | 22.88 | 27.23 | |
| Bürstenhalter alt | ||||
| 16 | 2610911858 | 13.90 | 16.54 | |
| SCHRAUBE M4X35 | ||||
| 19 | 2610358844 | 1.32 | 1.57 | |
| Firmenschild | ||||
| 20 | 1609902557 | 1.90 | 2.26 | |
| Typschild | ||||
| 21 | 1619P03458 | 1.90 | 2.26 | |
| Abdeckkappe | ||||
| 22 | 2610996865 | 12.21 | 14.53 | |
| Schraube alt | ||||
| 23 | 2610998571 | 1.00 | 1.19 | |
| Bürstendeckel Ø 20mm | ||||
| 24 | 2610911859 | 1.90 | 2.26 | |
| Mutter | ||||
| 25 | 2610327868 | 1.00 | 1.19 | |
| Einsatz | ||||
| 26 | 2610911569 | 2.18 | 2.59 | |
| Schraube | ||||
| 27 | 2610911929 | 1.00 | 1.19 | |
| Gummiring | ||||
| 28 | 2610996948 | 1.32 | 1.57 | |
| Lagerdeckel | ||||
| 29 | 2610911566 | 2.52 | 3.00 | |
| SCHRAUBE M4X35 | ||||
| 30 | 2610355295 | 1.90 | 2.26 | |
| Getriebegehäuse | ||||
| 31 | 2610996863 | 67.25 | 80.03 | |
| Schraube | ||||
| 32 | 1609902670 | 1.00 | 1.19 | |
| Federscheibe | ||||
| 33 | 2610911924 | 3.04 | 3.62 | |
| Kugellager | ||||
| 34 | 2610996949 | 12.21 | 14.53 | |
| Sicherungsring | ||||
| 35 | 2610997281 | 1.00 | 1.19 | |
| Zahnrad | ||||
| 36 | 2610997208 | 37.50 | 44.62 | |
| Getriebedeckel | ||||
| 37 | 2610996869 | 22.88 | 27.23 | |
| Sicherungsring | ||||
| 38 | 2610997282 | 1.00 | 1.19 | |
| Kugellager | ||||
| 39 | 2610997210 | 12.21 | 14.53 | |
| Abtriebswelle | ||||
| 40 | 2610997211 | 30.08 | 35.80 | |
| Scheibenfeder | ||||
| 41 | 2610993102 | 1.90 | 2.26 | |
| Lagerhülse | ||||
| 42 | 2610996932 | 2.18 | 2.59 | |
| Schraube | ||||
| 43 | 2610355293 | 2.71 | 3.22 | |
| Schraube | ||||
| 44 | 1609902679 | 1.00 | 1.19 | |
| Drehfeder | ||||
| 45 | 2610996875 | 1.32 | 1.57 | |
| Sperrhebel | ||||
| 46 | 2610996874 | 9.47 | 11.27 | |
| Ansatzschraube | ||||
| 47 | 2610996876 | 1.32 | 1.57 | |
| Aufspannflansch | ||||
| 48 | 1609203K93 | 10.68 | 12.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 49 | 2610996871 | |||
| Mutter | ||||
| 50 | 2610358858 | 2.18 | 2.59 | |
| Flügelschraube | ||||
| 51 | 2610996879 | 1.90 | 2.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 2610996878 | |||
| Schraube | ||||
| 53 | 1609902699 | 1.00 | 1.19 | |
| Abdeckplatte | ||||
| 54 | 2610996877 | 20.42 | 24.30 | |
| Halteplatte | ||||
| 55 | 2610996861 | 130.32 | 155.08 | |
| Führungsbolzen | ||||
| 56 | 2610996862 | 4.58 | 5.45 | |
| Sicherungsring | ||||
| 57 | 2610997276 | 1.00 | 1.19 | |
| Gewindestange | ||||
| 58 | 2610996895 | 8.45 | 10.06 | |
| Sicherungsring | ||||
| 59 | 2610998573 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 60 | 2610997221 | 4.58 | 5.45 | |
| Zahnrad | ||||
| 61 | 2610996896 | 5.27 | 6.27 | |
| Federscheibe | ||||
| 62 | 1609902672 | 1.00 | 1.19 | |
| Schraube | ||||
| 63 | 2610998588 | 1.32 | 1.57 | |
| Mutter | ||||
| 64 | 2610358149 | 1.00 | 1.19 | |
| Bolzen | ||||
| 65 | 2610910796 | 2.52 | 3.00 | |
| Sicherungsring | ||||
| 66 | 2610997277 | 1.00 | 1.19 | |
| Befestigungswinkel | ||||
| 67 | 2610997212 | 2.52 | 3.00 | |
| Lagerbuchse | ||||
| 68 | 1619PA5649 | 1.32 | 1.57 | |
| SCHRAUBE M4X35 | ||||
| 69 | 2610297323 | 1.00 | 1.19 | |
| Federscheibe Ø27,5x38,4 MM | ||||
| 70 | 2610355325 | 1.00 | 1.19 | |
| Welle | ||||
| 71 | 2610996897 | 9.47 | 11.27 | |
| Gewindebuchse | ||||
| 72 | 2610996933 | 12.21 | 14.53 | |
| Lagerbuchse | ||||
| 73 | 2610996938 | 7.32 | 8.71 | |
| SCHRAUBE M4X35 | ||||
| 74 | 2610303023 | 1.00 | 1.19 | |
| Feder | ||||
| 75 | 2610997271 | 1.32 | 1.57 | |
| Unterlegscheibe | ||||
| 76 | 2610998550 | 1.32 | 1.57 | |
| Unterlegscheibe | ||||
| 77 | 2610997299 | 1.32 | 1.57 | |
| Mutter | ||||
| 78 | 2610997298 | 4.58 | 5.45 | |
| Klemmhebel | ||||
| 79 | 2610996898 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 80 | 1609203K94 | |||
| Gewindestift | ||||
| 81 | 1609902669 | 1.00 | 1.19 | |
| Knopf | ||||
| 82 | 2610996925 | 0.83 | 0.99 | |
| Ansatzschraube | ||||
| 83 | 2610997270 | 1.90 | 2.26 | |
| Schraube | ||||
| 84 | 1609902696 | 1.00 | 1.19 | |
| Zeiger | ||||
| 85 | 2610996927 | 1.00 | 1.19 | |
| Scheibe | ||||
| 86 | 2610355570 | 3.04 | 3.62 | |
| Mutter | ||||
| 87 | 2610356706 | 2.18 | 2.59 | |
| Schraube | ||||
| 88 | 2610997286 | 1.00 | 1.19 | |
| Anschlag | ||||
| 89 | 2610996929 | 1.32 | 1.57 | |
| Gehäuse | ||||
| 90 | 1609203L32 | 130.32 | 155.08 | |
| Schraube | ||||
| 91 | 2610997294 | 1.00 | 1.19 | |
| Schaltergehäuse | ||||
| 92 | 1609203K95 | 9.47 | 11.27 | |
| Gummibüchse | ||||
| 93 | 2610358846 | 1.32 | 1.57 | |
| Halteklammer | ||||
| 94 | 2610996930 | 1.94 | 2.31 | |
| Halteklammer | ||||
| 95 | 2610996931 | 0.83 | 0.99 | |
| Schraube | ||||
| 96 | 2610910047 | 1.00 | 1.19 | |
| Kabelklemme | ||||
| 97 | 2610990504 | 1.00 | 1.19 | |
| Schraube | ||||
| 98 | 2610997273 | 1.18 | 1.40 | |
| Mutter | ||||
| 99 | 2610997246 | 1.32 | 1.57 | |
| Ringschlüssel | ||||
| 100 | 2610996880 | 4.58 | 5.45 | |
| Halterung | ||||
| 102 | 2610996922 | 1.18 | 1.40 | |
| Schraube | ||||
| 103 | 2610998574 | 1.00 | 1.19 | |
| Kabelklemme | ||||
| 104 | 1609203K96 | 1.00 | 1.19 | |
| Verbindungsleitung | ||||
| 105 | 1609203L33 | 8.48 | 10.09 | |
| Schraube | ||||
| 106 | 2610997297 | 1.00 | 1.19 | |
| Scheibe | ||||
| 107 | 2610910013 | 1.90 | 2.26 | |
| Schraube | ||||
| 108 | 2610998575 | 1.00 | 1.19 | |
| Lagerbock | ||||
| 109 | 2610996894 | 4.58 | 5.45 | |
| Blechschraube | ||||
| 110 | 2610908271 | 1.32 | 1.57 | |
| Schraube | ||||
| 111 | 2610998587 | 1.00 | 1.19 | |
| Haltewinkel | ||||
| 112 | 2610996921 | 1.32 | 1.57 | |
| Stift | ||||
| 113 | 2610996913 | 3.71 | 4.41 | |
| Platte | ||||
| 114 | 2610996917 | 1.32 | 1.57 | |
| Kurvenscheibe | ||||
| 115 | 2610937294 | 8.48 | 10.09 | |
| Stift | ||||
| 116 | 2610997275 | 1.00 | 1.19 | |
| Stift | ||||
| 117 | 2610997274 | 1.00 | 1.19 | |
| Gewindestift | ||||
| 118 | 2610996918 | 1.90 | 2.26 | |
| Verbindungsmutter | ||||
| 119 | 2610996920 | 4.70 | 5.59 | |
| Stange | ||||
| 120 | 1609203L34 | 2.52 | 3.00 | |
| Mutter | ||||
| 121 | 1619P03453 | 1.00 | 1.19 | |
| Klemmstück | ||||
| 122 | 2610996915 | 9.47 | 11.27 | |
| Anschlag | ||||
| 125 | 2610997217 | 1.90 | 2.26 | |
| Tischplatte | ||||
| 126 | 1619P03470 | 233.78 | 278.20 | |
| Halteschiene | ||||
| 127 | 2610996855 | 5.33 | 6.34 | |
| Befestigungsblech | ||||
| 128 | 2610996912 | 5.27 | 6.27 | |
| Halteschiene | ||||
| 129 | 2610996856 | 1.94 | 2.31 | |
| SCHRAUBE M4X35 | ||||
| 131 | 2610303029 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 132 | 2610320339 | 1.00 | 1.19 | |
| Zeiger | ||||
| 133 | 2610996941 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 134 | 2610996853 | |||
| Abdeckkappe | ||||
| 135 | 2610996923 | 1.00 | 1.19 | |
| Scheibe | ||||
| 138 | 2610908270 | 0.83 | 0.99 | |
| Abdeckkappe | ||||
| 139 | 2610997244 | 1.90 | 2.26 | |
| Anschlag | ||||
| 140 | 2610996926 | 1.32 | 1.57 | |
| Abdeckkappe | ||||
| 141 | 2610997218 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 142 | 2610996854 | |||
| Abdeckkappe | ||||
| 143 | 2610997216 | 1.00 | 1.19 | |
| Tischplatte | ||||
| 144 | 1609203L36 | 82.63 | 98.33 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 145 | 2610996928 | |||
| Laufbolzen | ||||
| 146 | 1619P01539 | 1.00 | 1.19 | |
| Mutter | ||||
| 147 | 2610304772 | 1.32 | 1.57 | |
| Schutzhaube | ||||
| 148 | 2610998577 | 6.53 | 7.77 | |
| Massstab | ||||
| 149 | 1609203K97 | 5.33 | 6.34 | |
| Klebeschild | ||||
| 150 | 2610997807 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 151 | 1609203L37 | |||
| Stiftschraube | ||||
| 152 | 2610997283 | 1.00 | 1.19 | |
| Haltefeder | ||||
| 153 | 2610011716 | 1.00 | 1.19 | |
| Knebelgriff | ||||
| 158 | 2610998579 | 5.33 | 6.34 | |
| Unterlegscheibe | ||||
| 159 | 2610909178 | 1.00 | 1.19 | |
| Endanschlag DF500 | ||||
| 160 | 1609203L38 | 37.50 | 44.62 | |
| Schraube | ||||
| 161 | 1609902697 | 1.00 | 1.19 | |
| Mutter | ||||
| 162 | 2610908272 | 1.00 | 1.19 | |
| Führungsprofil | ||||
| 165 | 1609203L39 | 20.42 | 24.30 | |
| Zeiger | ||||
| 166 | 2610997214 | 1.90 | 2.26 | |
| Anschlag | ||||
| 167 | 2610997215 | 1.32 | 1.57 | |
| Schraube | ||||
| 168 | 2610296243 | 0.83 | 0.99 | |
| Stift | ||||
| 172 | 2610997291 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 182 | 2610996891 | |||
| Haltearm | ||||
| 183 | 2610998570 | 4.10 | 4.88 | |
| Abdeckung TURBO II | ||||
| 184 | 2610358892 | 1.90 | 2.26 | |
| Stange | ||||
| 185 | 1609203K99 | 5.33 | 6.34 | |
| Haltebolzen | ||||
| 186 | 1609902703 | 1.00 | 1.19 | |
| Feder | ||||
| 187 | 2610996888 | 1.32 | 1.57 | |
| Profilschiene | ||||
| 188 | 1609203L40 | 44.82 | 53.34 | |
| Scheibe | ||||
| 189 | 2610358802 | 1.32 | 1.57 | |
| Gehäuse | ||||
| 190 | 2610996884 | 12.41 | 14.77 | |
| Rolle | ||||
| 191 | 2610996886 | 1.32 | 1.57 | |
| Stift | ||||
| 192 | 2610997292 | 1.32 | 1.57 | |
| Klemmplatte | ||||
| 193 | 2610996885 | 4.58 | 5.45 | |
| Klemmstück | ||||
| 194 | 2610997240 | 1.90 | 2.26 | |
| Schraube | ||||
| 195 | 2610997293 | 1.00 | 1.19 | |
| Einstellschraube | ||||
| 196 | 2610997245 | 2.18 | 2.59 | |
| Gummibuchse | ||||
| 197 | 2610911920 | 0.83 | 0.99 | |
| Innensechskantschlüssel | ||||
| 198 | 2610998551 | 2.18 | 2.59 | |
| Schraube | ||||
| 199 | 2610998580 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 200 | 2610328617 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 201 | 2610992380 | 1.00 | 1.19 | |
| Klebeschild | ||||
| 202 | 1609203L00 | 9.47 | 11.27 | |
| Steckkupplung GTR550 | ||||
| 203 | 2610358932 | 1.32 | 1.57 | |
| Unterlegscheibe | ||||
| 204 | 2610303020 | 0.83 | 0.99 | |
| SCHRAUBE M4X35 | ||||
| 205 | 2610303026 | 1.00 | 1.19 | |
| Schraube | ||||
| 206 | 2610967422 | 1.00 | 1.19 | |
| Verbinder | ||||
| 207 | 2610911933 | 1.00 | 1.19 | |
| Feder | ||||
| 208 | 2610998593 | 1.00 | 1.19 | |
| Unterlegscheibe | ||||
| 209 | 2610912588 | 1.00 | 1.19 | |
| Klebeschild | ||||
| 211 | 1609203L01 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 212 | 2610341465 | 1.90 | 2.26 | |
| Druckfeder | ||||
| 213 | 2610913192 | 0.83 | 0.99 | |
| Anschlag | ||||
| 214 | 1609203L03 | 26.62 | 31.68 | |
| Klemmblech | ||||
| 215 | 1609203L04 | 1.90 | 2.26 | |
| Schraube | ||||
| 216 | 1609203L05 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 216 | 1609B06851 | 1.00 | 1.19 | |
| Knopf | ||||
| 217 | 1609203L06 | 3.04 | 3.62 | |
| Profilschiene | ||||
| 218 | 1609203L07 | 17.60 | 20.94 | |
| Bolzen | ||||
| 219 | 1609203L08 | 1.32 | 1.57 | |
| Schutzblech | ||||
| 220 | 1609203L09 | 8.48 | 10.09 | |
| Unterlegscheibe | ||||
| 221 | 1609203L10 | 1.00 | 1.19 | |
| Mutter | ||||
| 222 | 1609203L11 | 1.32 | 1.57 | |
| Halteblech | ||||
| 223 | 1609203L12 | 4.70 | 5.59 | |
| Schraube | ||||
| 224 | 1609203L13 | 0.83 | 0.99 | |
| Mutter | ||||
| 225 | 1609203L14 | 0.83 | 0.99 | |
| Schraube | ||||
| 226 | 1609203L15 | 0.83 | 0.99 | |
| Schutzblech | ||||
| 227 | 1609203L16 | 26.84 | 31.94 | |
| Schraube | ||||
| 228 | 1609902044 | 1.00 | 1.19 | |
| Schieber | ||||
| 229 | 1609203L18 | 8.45 | 10.06 | |
| Mutter | ||||
| 230 | 1609203L19 | 1.90 | 2.26 | |
| Klebeschild | ||||
| 231 | 1609203L20 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 232 | 1609902027 | |||
| Klappschutz | ||||
| 233 | 1609902025 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 234 | 1609902026 | |||
| Abdeckplatte | ||||
| 235 | 1609902045 | 8.45 | 10.06 | |
| Schraube | ||||
| 236 | 1609902040 | 1.00 | 1.19 | |
| Schutzhalter | ||||
| 237 | 1609902030 | 4.58 | 5.45 | |
| Beilegring | ||||
| 238 | 1609902029 | 0.83 | 0.99 | |
| Schraube | ||||
| 239 | 1609902028 | 0.83 | 0.99 | |
| Behälter | ||||
| 241 | 1609203L30 | 23.75 | 28.26 | |
| Schraube | ||||
| 243 | 1609902033 | 1.32 | 1.57 | |
| Stift | ||||
| 244 | 1609902023 | 1.90 | 2.26 | |
| Mutter | ||||
| 245 | 1609902024 | 0.83 | 0.99 | |
| Rundmutter | ||||
| 246 | 1609902047 | 2.18 | 2.59 | |
| Unterlegscheibe | ||||
| 247 | 2610993221 | 1.00 | 1.19 | |
| Spule | ||||
| 248 | 1609902048 | 11.02 | 13.11 | |
| Filter | ||||
| 248 | 2610017015 | 10.68 | 12.71 | |
| Leitungsband | ||||
| 249 | 1609902050 | 1.00 | 1.19 | |
| Tellerscheibe | ||||
| 250 | 1609902051 | 5.27 | 6.27 | |
| Federscheibe | ||||
| 251 | 1609902052 | 1.00 | 1.19 | |
| Unterlegscheibe | ||||
| 252 | 1609902053 | 1.00 | 1.19 | |
| Tellerscheibe | ||||
| 253 | 1609902032 | 1.00 | 1.19 | |
| Zugfeder | ||||
| 254 | 1609902031 | 1.32 | 1.57 | |
| Beilegring | ||||
| 255 | 1609902041 | 1.00 | 1.19 | |
| Schraube | ||||
| 256 | 1609902046 | 1.00 | 1.19 | |
| Vorlegscheibe | ||||
| 257 | 1609902043 | 1.00 | 1.19 | |
| Vorlegscheibe | ||||
| 258 | 1609902042 | 1.32 | 1.57 | |
| Gewindestift | ||||
| 260 | 1609902054 | 1.00 | 1.19 | |
| Schraube | ||||
| 261 | 1609902055 | 1.00 | 1.19 | |
| Schraube | ||||
| 262 | 1609902056 | 1.00 | 1.19 | |
| Schraube | ||||
| 263 | 1609902057 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 264 | 2610355278 | 4.58 | 5.45 | |
| Rundmutter | ||||
| 265 | 1609902022 | 1.00 | 1.19 | |
| Mutter | ||||
| 266 | 2610911896 | 0.83 | 0.99 | |
| Mutter | ||||
| 267 | 1609902058 | 1.00 | 1.19 | |
| Gelenkteil | ||||
| 268 | 1609902039 | 1.90 | 2.26 | |
| Schraube | ||||
| 269 | 1609902059 | 1.00 | 1.19 | |
| Etikett | ||||
| 270 | 1609902060 | 0.83 | 0.99 | |
| Schraube | ||||
| 271 | 2610997296 | 1.00 | 1.19 | |
| Scheibe | ||||
| 272 | 2610358936 | 1.32 | 1.57 | |
| Linse | ||||
| 273 | 1609902063 | 0.83 | 0.99 | |
| Führungsstift | ||||
| 283 | 2610937292 | 1.32 | 1.57 | |
| Drehgriff | ||||
| 285 | 2610937289 | 9.53 | 11.34 | |
| Achse | ||||
| 286 | 2610937290 | 10.73 | 12.77 | |
| Aufspannwinkel | ||||
| 287 | 2610937291 | 2.52 | 3.00 | |
| Vorlegscheibe | ||||
| 288 | 1619P03473 | 1.00 | 1.19 | |
| Sprengring | ||||
| 289 | 2610937293 | 1.00 | 1.19 | |
| Schutzhaube | ||||
| 801 | 1609203L41 | 91.56 | 108.96 | |
| Längsanschlag | ||||
| 802 | 1609203L42 | 187.62 | 223.27 | |
| Gehrungslineal | ||||
| 803 | 1609203L43 | 81.47 | 96.95 | |
| Kohlebürstensatz | ||||
| 810 | 2610018332 | 20.39 | 24.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 820 | 1609902076 | |||
| Stange | ||||
| 821 | 1609902077 | 5.33 | 6.34 | |
| Klemmzange | ||||
| 822 | 1609902078 | 23.75 | 28.26 | |
