Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601M42000 (GTS635-216)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

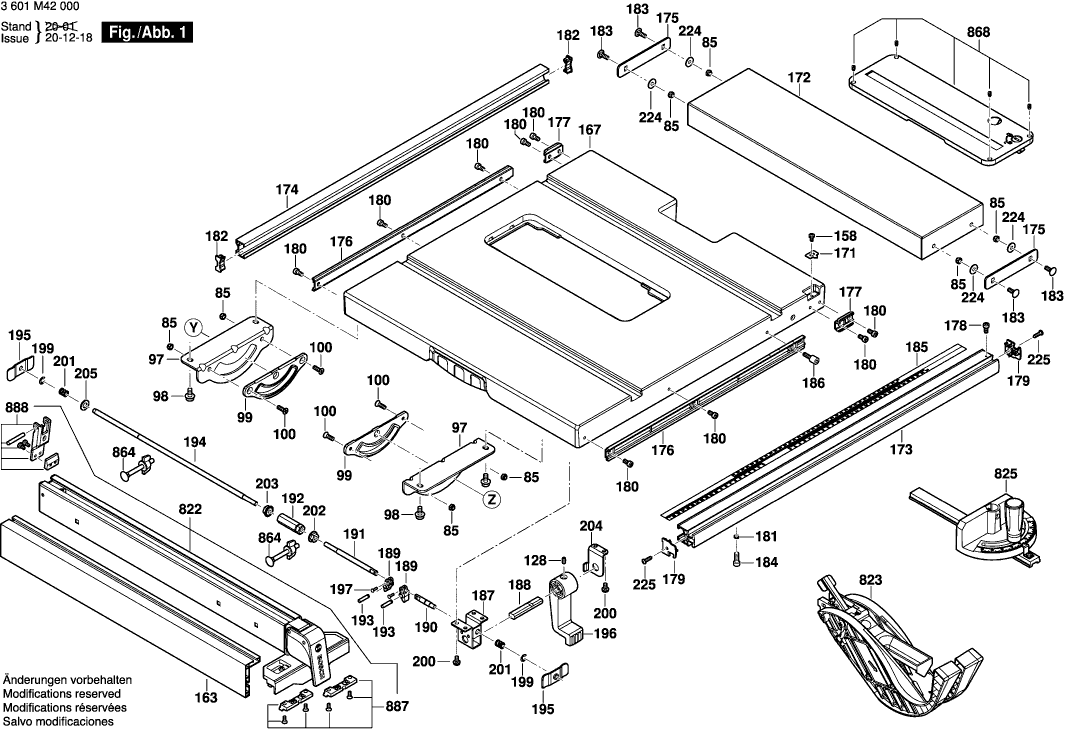

Zeichnungen der Bosch 3601M42000 (GTS635-216)
Teileliste der Bosch 3601M42000 (GTS635-216)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1609B04181 | 18.94 | 22.54 | |
| Polblechschuh | ||||
| 2 | 1619PS6522 | 19.60 | 23.32 | |
| Schalter | ||||
| 4 | 1609B03941 | 18.94 | 22.54 | |
| Netzanschlussleitung EU | ||||
| 5 | 1609B05701 | 9.67 | 11.51 | |
| Kabelklemme | ||||
| 6 | 1609B01027 | 1.00 | 1.19 | |
| Klemmschelle | ||||
| 7 | 1609BP7074 | 1.00 | 1.19 | |
| Kugellager | ||||
| 13 | 1609B04083 | 2.40 | 2.86 | |
| Lagerlasche | ||||
| 14 | 1619P06374 | 8.35 | 9.94 | |
| Bürstenhalter | ||||
| 16 | 1619P06212 | 8.35 | 9.94 | |
| Schraube | ||||
| 18 | 1609B04911 | 3.44 | 4.09 | |
| Schraube | ||||
| 19 | 1609B05722 | 1.00 | 1.19 | |
| Endkappe | ||||
| 22 | 1609B04130 | 7.46 | 8.88 | |
| Spezialschraube | ||||
| 23 | 1609B00921 | 1.00 | 1.19 | |
| Softstartmodul | ||||
| 24 | 1600A01CV2 | 23.90 | 28.44 | |
| Abdeckung | ||||
| 25 | 1609B05717 | 1.00 | 1.19 | |
| Abdeckung | ||||
| 26 | 1609B05718 | 1.00 | 1.19 | |
| Schraube | ||||
| 27 | 1609B01281 | 1.00 | 1.19 | |
| Gummiring | ||||
| 28 | 1609B04072 | 1.00 | 1.19 | |
| Winkelstecker | ||||
| 32 | 1619P06213 | 1.49 | 1.77 | |
| Schraube | ||||
| 33 | 1609B04208 | 1.00 | 1.19 | |
| Umlenkblech | ||||
| 34 | 1609B04075 | 1.49 | 1.77 | |
| Abtriebswelle | ||||
| 38 | 1609B03947 | 8.35 | 9.94 | |
| Schrägzahnrad | ||||
| 39 | 1609B06362 | 12.82 | 15.26 | |
| Getriebedeckel | ||||
| 40 | 1609B03944 | 10.90 | 12.97 | |
| Schraube | ||||
| 41 | 1609B01050 | 1.00 | 1.19 | |
| Lager | ||||
| 42 | 1609B00598 | 7.46 | 8.88 | |
| Lagerdeckel | ||||
| 43 | 1609B03948 | 1.49 | 1.77 | |
| Sperrhebel | ||||
| 44 | 1609B06785 | 4.94 | 5.88 | |
| Drehfeder | ||||
| 45 | 1609B03937 | 1.00 | 1.19 | |
| Ansatzschraube | ||||
| 46 | 1609B03923 | 1.00 | 1.19 | |
| Einstellschraube | ||||
| 47 | 1609B03929 | 1.00 | 1.19 | |
| Mutter | ||||
| 48 | 1609BT4033 | 1.00 | 1.19 | |
| Innenscheibe | ||||
| 49 | 1609B03913 | 4.94 | 5.88 | |
| Flansch | ||||
| 51 | 1609B03915 | 4.18 | 4.97 | |
| Mutter | ||||
| 52 | 1609B03916 | 1.00 | 1.19 | |
| Schutzblech | ||||
| 53 | 1609B05720 | 1.00 | 1.19 | |
| Verbindungkabel | ||||
| 54 | 1609B05721 | 2.08 | 2.48 | |
| Entstörkondensator | ||||
| 55 | 1609B05319 | 1.00 | 1.19 | |
| Anschlussklotz | ||||
| 57 | 1609BP7059 | 1.49 | 1.77 | |
| Anschlussdraht | ||||
| 58 | 1609B06506 | 1.00 | 1.19 | |
| Anschlussdraht | ||||
| 59 | 1609B06507 | 1.00 | 1.19 | |
| Antriebswelle | ||||
| 61 | 1609B04525 | 2.40 | 2.86 | |
| Scheibe | ||||
| 62 | 1609B00675 | 1.00 | 1.19 | |
| Sechskantschraube | ||||
| 63 | 1609B01381 | 1.00 | 1.19 | |
| Schraubenleiste | ||||
| 64 | 1609B06704 | 6.73 | 8.01 | |
| Stützplatte | ||||
| 65 | 1609B04522 | 2.86 | 3.40 | |
| Zeiger | ||||
| 66 | 1609B04533 | 1.00 | 1.19 | |
| Schraube | ||||
| 68 | 1609B00650 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 69 | 1609B04523 | 1.00 | 1.19 | |
| Sicherungsbügel | ||||
| 70 | 1609B01287 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 71 | 1609B04524 | 2.08 | 2.48 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 72 | 1609B04520 | |||
| Schraube | ||||
| 73 | 1609B00624 | 1.00 | 1.19 | |
| Führungsprofil | ||||
| 74 | 1609B04519 | 2.86 | 3.40 | |
| Scheibe | ||||
| 78 | 1609B04521 | 1.00 | 1.19 | |
| Scheibenhandrad | ||||
| 79 | 1609B04528 | 3.44 | 4.09 | |
| Kombi-Schraube | ||||
| 80 | 1619P03825 | 1.00 | 1.19 | |
| Unterlegscheibe | ||||
| 81 | 1609B00757 | 1.00 | 1.19 | |
| Kurbel | ||||
| 82 | 1609B04529 | 1.00 | 1.19 | |
| Schraube | ||||
| 83 | 1609B00689 | 1.49 | 1.77 | |
| Schraube | ||||
| 84 | 1609B06368 | 1.00 | 1.19 | |
| Sicherungsmutter | ||||
| 85 | 1609BP7039 | 1.00 | 1.19 | |
| Staubreiniger | ||||
| 86 | 1609B03863 | 1.49 | 1.77 | |
| Schutzunterteil | ||||
| 87 | 1609B04536 | 8.35 | 9.94 | |
| Stützhülse | ||||
| 88 | 1609B04530 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 91 | 1609B04531 | 1.00 | 1.19 | |
| Wagen | ||||
| 92 | 1609B04517 | 47.53 | 56.56 | |
| Schraube | ||||
| 93 | 1609B04560 | 1.00 | 1.19 | |
| Formscheibe | ||||
| 94 | 1609B03829 | 1.00 | 1.19 | |
| Pfropfen | ||||
| 95 | 1609B04551 | 1.49 | 1.77 | |
| Schraube | ||||
| 96 | 1609B06561 | 1.00 | 1.19 | |
| Haltewinkel | ||||
| 97 | 1609B06705 | 10.90 | 12.97 | |
| Schraube | ||||
| 98 | 1609B04541 | 1.00 | 1.19 | |
| Laufbuchse | ||||
| 99 | 1609B01186 | 8.35 | 9.94 | |
| Zylinderschraube | ||||
| 100 | 1609B01196 | 1.00 | 1.19 | |
| Staubabsaugung | ||||
| 101 | 1609B06363 | 1.00 | 1.19 | |
| Kunststoffschneidschraube | ||||
| 105 | 1609B01046 | 1.00 | 1.19 | |
| O-Ring | ||||
| 106 | 1609B04228 | 4.18 | 4.97 | |
| Scheibe | ||||
| 112 | 1609B04534 | 1.00 | 1.19 | |
| Gewindestift | ||||
| 128 | 1609B04562 | 1.00 | 1.19 | |
| Schraube | ||||
| 158 | 1609B01282 | 1.00 | 1.19 | |
| Körper | ||||
| 163 | 1609B03874 | 14.94 | 17.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 1609B03957 | |||
| Federblech | ||||
| 169 | 1609B06422 | 1.00 | 1.19 | |
| Zeiger | ||||
| 171 | 1609B03978 | 1.00 | 1.19 | |
| Verlängerungseinheit | ||||
| 172 | 1609B03959 | 18.94 | 22.54 | |
| Schiene | ||||
| 173 | 1609B03960 | 18.94 | 22.54 | |
| Schiene | ||||
| 174 | 1609B03961 | 9.67 | 11.51 | |
| Platte | ||||
| 175 | 1609B03963 | 1.49 | 1.77 | |
| Schiene | ||||
| 176 | 1609B06365 | 2.08 | 2.48 | |
| Schiene | ||||
| 177 | 1609B06366 | 1.00 | 1.19 | |
| Schraube | ||||
| 178 | 1609B02751 | 1.00 | 1.19 | |
| Abdeckung | ||||
| 179 | 1609B06382 | 1.00 | 1.19 | |
| Schraube | ||||
| 180 | 1609B00627 | 2.08 | 2.48 | |
| Scheibe | ||||
| 181 | 1609B02181 | 1.00 | 1.19 | |
| Abdeckung | ||||
| 182 | 1609B06400 | 1.00 | 1.19 | |
| Ansatzschraube | ||||
| 183 | 1609B03990 | 1.00 | 1.19 | |
| Flanschbolzen | ||||
| 184 | 1609B01322 | 1.00 | 1.19 | |
| Skale | ||||
| 185 | 1609B03886 | 2.40 | 2.86 | |
| Schulterschraube | ||||
| 186 | 1609B06589 | 1.00 | 1.19 | |
| Befestigungswinkel | ||||
| 187 | 1609B03964 | 2.40 | 2.86 | |
| Griffleiste | ||||
| 188 | 1609B03965 | 2.08 | 2.48 | |
| Kurvenscheibe | ||||
| 189 | 1609B03966 | 3.44 | 4.09 | |
| Gelenkhälfte | ||||
| 190 | 1609B03967 | 1.49 | 1.77 | |
| Gelenkhälfte | ||||
| 191 | 1609B03968 | 2.08 | 2.48 | |
| Mutter | ||||
| 192 | 1609B03969 | 2.08 | 2.48 | |
| Steckerstift | ||||
| 193 | 1609B03970 | 1.00 | 1.19 | |
| Stab | ||||
| 194 | 1609B03971 | 4.18 | 4.97 | |
| Federblech | ||||
| 195 | 1609B03972 | 1.49 | 1.77 | |
| Klemmhebel | ||||
| 196 | 1609B03973 | 2.08 | 2.48 | |
| Rastniet | ||||
| 197 | 1609B03974 | 1.00 | 1.19 | |
| Gewindestift | ||||
| 198 | 1609B04562 | 1.00 | 1.19 | |
| Endklipp | ||||
| 199 | 1609B01992 | 1.00 | 1.19 | |
| Schraube | ||||
| 200 | 1609B00647 | 1.49 | 1.77 | |
| Druckfeder | ||||
| 201 | 1609B03976 | 1.00 | 1.19 | |
| Flanschmutter | ||||
| 202 | 1609B03975 | 1.00 | 1.19 | |
| Flanschmutter | ||||
| 203 | 1609B06406 | 1.00 | 1.19 | |
| Haltearm | ||||
| 204 | 1609B03993 | 1.00 | 1.19 | |
| Scheibe | ||||
| 205 | 1609B00670 | 1.49 | 1.77 | |
| Sockel | ||||
| 206 | 1609B03983 | 71.68 | 85.30 | |
| Frontschild | ||||
| 207 | 1609B03979 | 13.13 | 15.62 | |
| Tube | ||||
| 208 | 1609B03984 | 31.42 | 37.39 | |
| Unterplatte | ||||
| 209 | 1609B03985 | 13.13 | 15.62 | |
| Fussdeckel | ||||
| 210 | 1609B03986 | 1.00 | 1.19 | |
| Abdeckung | ||||
| 211 | 1609B03988 | 4.94 | 5.88 | |
| Federblech | ||||
| 212 | 1609B03995 | 1.00 | 1.19 | |
| Handgriff | ||||
| 213 | 1609B03989 | 6.73 | 8.01 | |
| Schraube | ||||
| 214 | 1609B01243 | 1.00 | 1.19 | |
| Haltearm | ||||
| 215 | 1609B03981 | 1.49 | 1.77 | |
| Gummiring | ||||
| 216 | 1609BP7098 | 1.00 | 1.19 | |
| Platte | ||||
| 217 | 1609B06378 | 1.00 | 1.19 | |
| Schraube | ||||
| 218 | 1609B06405 | 1.00 | 1.19 | |
| Kabeldurchführungstülle | ||||
| 219 | 1609B03890 | 1.00 | 1.19 | |
| Haltearm | ||||
| 220 | 1609B03994 | 2.08 | 2.48 | |
| Haltearm | ||||
| 221 | 1609B06413 | 1.00 | 1.19 | |
| Kombi-Schraube | ||||
| 222 | 1609B00969 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 223 | 1609B04082 | |||
| Unterlegscheibe | ||||
| 224 | 1609B01253 | 1.00 | 1.19 | |
| Blechschraube | ||||
| 225 | 1609BP7138 | 1.00 | 1.19 | |
| Blechschraube | ||||
| 229 | 1609B00636 | 2.18 | 2.59 | |
| Schraube | ||||
| 230 | 1609B06380 | 1.00 | 1.19 | |
| Lagerbuchse | ||||
| 231 | 1609B06383 | 1.00 | 1.19 | |
| Schraube | ||||
| 232 | 1609B06385 | 1.00 | 1.19 | |
| Schaltkasten | ||||
| 233 | 1609B06381 | 2.08 | 2.48 | |
| Werkstückschieber | ||||
| 234 | 1609B06410 | 3.44 | 4.09 | |
| Vorsatz-Schrauber | ||||
| 235 | 1609B06384 | 1.49 | 1.77 | |
| Vorsatz-Schrauber | ||||
| 236 | 1609B03891 | 4.18 | 4.97 | |
| Knopf | ||||
| 237 | 1609B06421 | 1.00 | 1.19 | |
| Geräteclip | ||||
| 238 | 1609B05286 | 1.00 | 1.19 | |
| Einklebeblatt | ||||
| 241 | 1609B06355 | 4.18 | 4.97 | |
| Sprengring | ||||
| 242 | 1609B04626 | 1.00 | 1.19 | |
| Sprengring | ||||
| 243 | 1609B00644 | 2.08 | 2.48 | |
| Anschlussdraht | ||||
| 244 | 1609B06358 | 1.49 | 1.77 | |
| Anschlussdraht | ||||
| 245 | 1609B06359 | 1.49 | 1.77 | |
| Schraube | ||||
| 246 | 1609B06560 | 1.00 | 1.19 | |
| Schraube | ||||
| 247 | 1609B00631 | 2.18 | 2.59 | |
| Ankerbaugruppe | ||||
| 803 | 1609B06558 | 64.67 | 76.96 | |
| Typschild | ||||
| 808 | 1609BN0362 | 2.40 | 2.86 | |
| Kohlebürstensatz | ||||
| 810 | 1609B06559 | 10.90 | 12.97 | |
| Führungsleiste | ||||
| 822 | 1609B04590 | 52.45 | 62.42 | |
| Schutzoberteil | ||||
| 823 | 1609B06781 | 23.90 | 28.44 | |
| Gehrungslineal | ||||
| 825 | 1609B06423 | 11.37 | 13.53 | |
| Spaltkeil | ||||
| 828 | 1609B04547 | 18.94 | 22.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 835 | 1609B05709 | |||
| Getriebeabdeckung | ||||
| 840 | 1609B06952 | 13.13 | 15.62 | |
| Befestigungssatz | ||||
| 864 | 1609B06424 | 1.00 | 1.19 | |
| Befestigungsblech | ||||
| 868 | 1609B06415 | 16.79 | 19.98 | |
| Sperrhebel | ||||
| 876 | 1609B05713 | 4.18 | 4.97 | |
| Gleitschuh | ||||
| 887 | 1609B05715 | 2.08 | 2.48 | |
| Klemmeinheit | ||||
| 888 | 1609B05657 | 4.94 | 5.88 | |
