Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601925103 ( GUS9,6V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

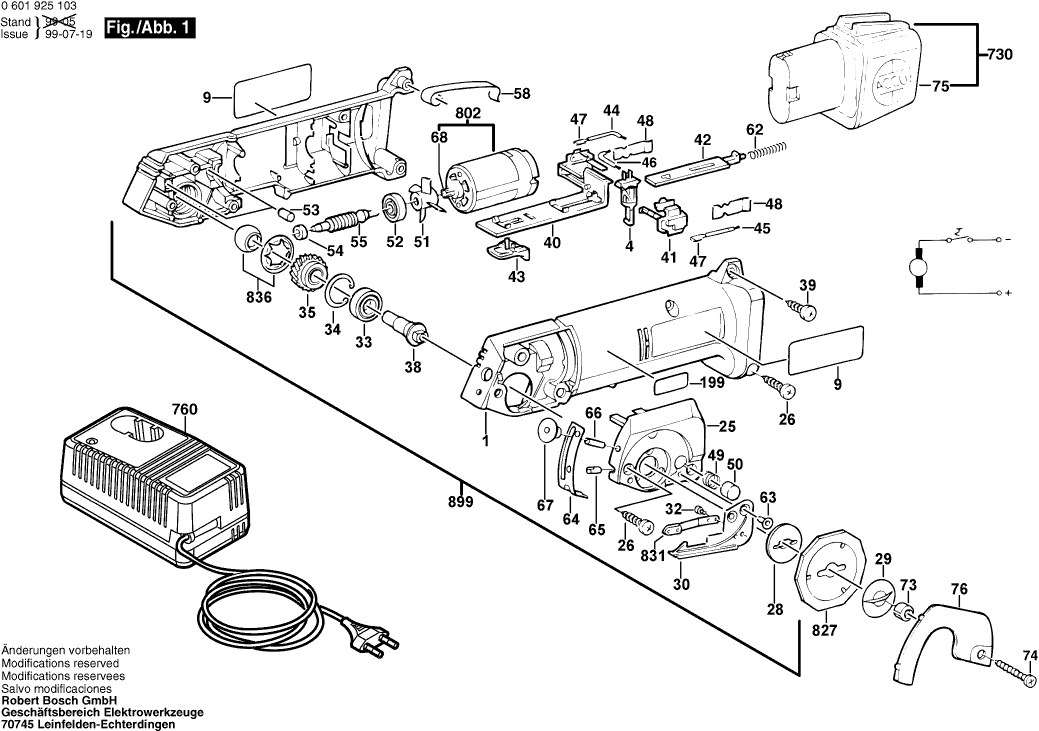

Zeichnungen der Bosch 0601925103 ( GUS9,6V )
Teileliste der Bosch 0601925103 ( GUS9,6V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104227 | 18.19 | 21.65 | |
| Ein/Aus-Schalter | ||||
| 4 | 2607200196 | 8.45 | 10.06 | |
| Typschild | ||||
| 9 | 2601118707 | 3.31 | 3.94 | |
| Lagergehäuse | ||||
| 25 | 2605806394 | 33.45 | 39.81 | |
| Torx-Linsenschraube 4x20 | ||||
| 26 | 2603490023 | 0.83 | 0.99 | |
| Mitnehmerscheibe | ||||
| 28 | 2606440000 | 2.71 | 3.22 | |
| Flachkopfschraube | ||||
| 29 | 2603490000 | 10.73 | 12.77 | |
| Messerhalter | ||||
| 30 | 2608042013 | 36.85 | 43.85 | |
| Halbrundschraube | ||||
| 32 | 2603430002 | 1.94 | 2.31 | |
| Rillenkugellager 9x24x7 MM | ||||
| 33 | 3600905039 | 9.53 | 11.34 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 34 | 2916660008 | 1.70 | 2.02 | |
| Stirnrad Z=33 | ||||
| 35 | 2606329001 | 11.88 | 14.14 | |
| Abtriebswelle | ||||
| 38 | 2603124043 | 36.85 | 43.85 | |
| Schraube 4x16 | ||||
| 39 | 2603490022 | 0.83 | 0.99 | |
| Kontakthalter | ||||
| 40 | 2608018003 | 1.70 | 2.02 | |
| Kontakthalter | ||||
| 41 | 2608018001 | 0.83 | 0.99 | |
| Verstellschieber BLAU | ||||
| 42 | 2601099028 | 2.71 | 3.22 | |
| Schaltergriff GRAU | ||||
| 43 | 1602026060 | 1.18 | 1.40 | |
| Verbindungsleitung | ||||
| 44 | 2604412019 | 1.18 | 1.40 | |
| Elektr Leitung | ||||
| 45 | 2604412020 | 1.18 | 1.40 | |
| Verbindungsleitung L = 52 MM WEISS | ||||
| 46 | 2604412021 | 1.70 | 2.02 | |
| Kontaktfeder | ||||
| 48 | 2601324012 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 49 | 2604616003 | 0.83 | 0.99 | |
| Schmierfilz | ||||
| 50 | 2603212001 | 1.18 | 1.40 | |
| Lüfter | ||||
| 51 | 2606610052 | 2.71 | 3.22 | |
| Rillenkugellager 6x19x6 | ||||
| 52 | 1900905019 | 11.88 | 14.14 | |
| Gummipuffer | ||||
| 53 | 1603100036 | 1.18 | 1.40 | |
| Sinterbuchse 4x8x4 MM | ||||
| 54 | 1900301403 | 6.54 | 7.78 | |
| Antriebswelle | ||||
| 55 | 2606338001 | 36.85 | 43.85 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 58 | 2601251003 | |||
| Druckfeder | ||||
| 62 | 1604611026 | 0.83 | 0.99 | |
| Senkschraube DIN 7991-M4x8-8.8 | ||||
| 63 | 2910541118 | 2.24 | 2.67 | |
| Schutzbügel | ||||
| 64 | 2605510057 | 1.94 | 2.31 | |
| Gewindestift DIN 551-M4x10-5.8 | ||||
| 65 | 2912031120 | 0.83 | 0.99 | |
| Gewindestift DIN 551-M4x18-5.8 | ||||
| 66 | 2912031128 | 0.83 | 0.99 | |
| Rändelmutter DIN 466-M4x5MM | ||||
| 67 | 2915111004 | 2.71 | 3.22 | |
| Ritzel Z=11 | ||||
| 68 | 2606316112 | 3.31 | 3.94 | |
| Distanzbuchse | ||||
| 73 | 2600320001 | 2.71 | 3.22 | |
| Torx-Linsenschraube 4x30 | ||||
| 74 | 2603490025 | 0.83 | 0.99 | |
| Klebeschild | ||||
| 75 | 2601117011 | 1.18 | 1.40 | |
| Schutzblech | ||||
| 76 | 2605510058 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 199 | 1601110265 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 730 | 2607335176 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 755 | 2607000087 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 756 | 2607000088 | |||
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 760 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 760 | 2607224701 | 101.94 | 121.31 | |
| Gleichstrommotor 9,6V | ||||
| 802 | 2607022924 | 20.42 | 24.30 | |
| Bovenmes GUS 9,6 V | ||||
| 827 | 2608635126 | 73.54 | 87.51 | |
| Ondermes GUS 9,6 V | ||||
| 831 | 2608635125 | 42.83 | 50.97 | |
| Teilesatz | ||||
| 836 | 2607001084 | 5.83 | 6.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 899 | 0601925127 | |||
