Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601132703 ( GWB10RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

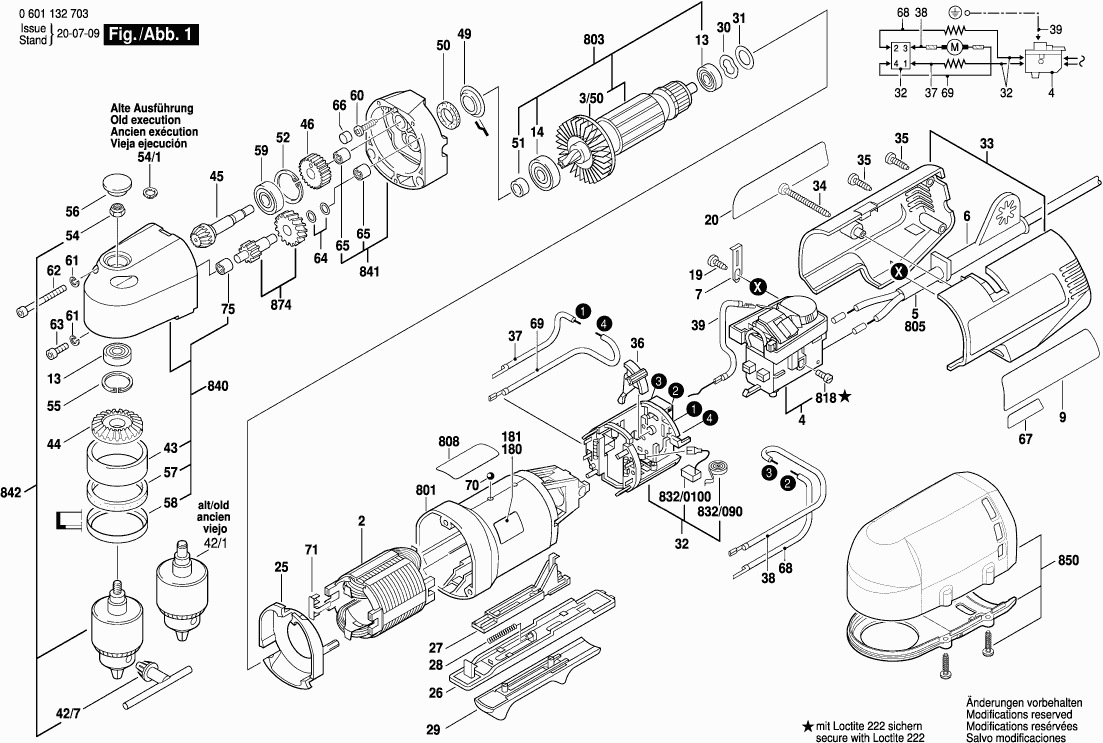

Zeichnungen der Bosch 0601132703 ( GWB10RE )
Teileliste der Bosch 0601132703 ( GWB10RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-230V | ||||
| 2 | 2604220502 | 29.75 | 35.40 | |
| Lüfter | ||||
| 3/50 | 2606610081 | 5.33 | 6.34 | |
| Schalter | ||||
| 4 | 2607200289 | 49.56 | 58.98 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Tülle Ø8,8 MM | ||||
| 6 | 2600707061 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Klebeschild | ||||
| 9 | 3601110599 | 1.94 | 2.31 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 19 | 2910211019 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 3601110351 | 2.24 | 2.67 | |
| Abdeckscheibe | ||||
| 25 | 2601328002 | 2.24 | 2.67 | |
| Schalterwippe BLAU | ||||
| 26 | 2608001005 | 2.24 | 2.67 | |
| Schaltschieber SCHWARZ | ||||
| 27 | 2608001006 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 28 | 2604611033 | 1.70 | 2.02 | |
| Schaltergriff SCHWARZ | ||||
| 29 | 2608001010 | 2.24 | 2.67 | |
| Ausgleichscheibe | ||||
| 30 | 2600150003 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 Mm | ||||
| 31 | 2600101617 | 1.18 | 1.40 | |
| Bürstenhalter | ||||
| 32 | 1600A004HS | 60.65 | 72.17 | |
| Gehäusedeckel BLAU | ||||
| 33 | 2605104351 | 9.53 | 11.34 | |
| Blechschraube DIN 7971-B3,9x45 | ||||
| 34 | 2910211283 | 1.94 | 2.31 | |
| Blechschraube DIN 7971-BZ2,9x16 | ||||
| 35 | 2910211007 | 1.18 | 1.40 | |
| Schalthebel | ||||
| 36 | 2601990004 | 1.18 | 1.40 | |
| Verbindungsleitung L=83 MM WEISS | ||||
| 37 | 2604448154 | 1.18 | 1.40 | |
| Verbindungsleitung L=113 MM WEISS | ||||
| 38 | 2604448156 | 1.18 | 1.40 | |
| Erdleitung | ||||
| 39 | 2604448163 | 1.70 | 2.02 | |
| Bohrfutterschlüssel SG2 | ||||
| 42/7 | 2607950007 | 5.33 | 6.34 | |
| Sinterbuchse | ||||
| 43 | 2600390028 | 2.71 | 3.22 | |
| Tellerrad Z=36 | ||||
| 44 | 3606333035 | 33.45 | 39.81 | |
| Kegelrad Z=18 | ||||
| 45 | 3606333038 | 49.56 | 58.98 | |
| Stirnrad Z=21 | ||||
| 46 | 3606317010 | 18.19 | 21.65 | |
| Zahnwelle | ||||
| 47 | 3606309071 | 33.45 | 39.81 | |
| Tellerscheibe | ||||
| 49 | 2600500017 | 0.83 | 0.99 | |
| Filzring | ||||
| 50 | 2600108026 | 1.18 | 1.40 | |
| Dichtbuchse | ||||
| 51 | 2600300047 | 1.94 | 2.31 | |
| Sicherungsring DIN 472-22x1MM | ||||
| 52 | 2916660007 | 0.83 | 0.99 | |
| Sechskantmutter DIN 985-M 5-8-A | ||||
| 54 | 2915061003 | 1.70 | 2.02 | |
| Sicherungsring DIN 471-7x0,8-FST | ||||
| 54/1 | 2916640004 | 1.18 | 1.40 | |
| Sicherungsring DIN 472-19x1MM | ||||
| 55 | 2916660005 | 0.83 | 0.99 | |
| Verschlussstopfen | ||||
| 56 | 3600508008 | 1.18 | 1.40 | |
| Filzring | ||||
| 57 | 3600205001 | 1.94 | 2.31 | |
| Abdeckring | ||||
| 58 | 3600500000 | 2.24 | 2.67 | |
| Rillenkugellager DIN 625-608-2Z-C3 | ||||
| 59 | 3130900056 | 5.33 | 6.34 | |
| Torx-Linsenschraube | ||||
| 60 | 2914201508 | 0.83 | 0.99 | |
| Federring Din 128-a4-fst | ||||
| 61 | 2916690003 | 0.83 | 0.99 | |
| Innensechskantschraube DIN 912-M 4x45-8.8 | ||||
| 62 | 2910141140 | 1.18 | 1.40 | |
| Innensechskantschraube DIN 912-M 4x12-8.8 | ||||
| 63 | 2910141122 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 MM | ||||
| 64 | 2600100607 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 65 | 3600300014 | 1.18 | 1.40 | |
| Stopfen | ||||
| 66 | 3603100023 | 1.70 | 2.02 | |
| Hinweisschild | ||||
| 67 | 3601110216 | 2.71 | 3.22 | |
| Verbindungsleitung L=91 MM BLAU | ||||
| 68 | 3604445006 | 2.71 | 3.22 | |
| Verbindungsleitung L=91 MM | ||||
| 69 | 3604445007 | 2.71 | 3.22 | |
| Kugel BLAU | ||||
| 70 | 2603230001 | 1.18 | 1.40 | |
| Kontaktfeder | ||||
| 71 | 2601329037 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 75 | 3600300014 | 1.18 | 1.40 | |
| Motorgehäuse BLAU | ||||
| 801 | 2605108060 | 11.88 | 14.14 | |
| Anker 220-230V | ||||
| 803 | 3604010068 | 67.25 | 80.03 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Zylinderschraube M3,5x7 MM | ||||
| 818 | 1603429002 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 832/0100 | 160701417J | 7.58 | 9.02 | |
| Spiralfeder | ||||
| 832/090 | 1604652013 | 1.18 | 1.40 | |
| Getriebegehäuse | ||||
| 840 | 3607031170 | 73.72 | 87.73 | |
| Lagerflansch | ||||
| 841 | 3607031169 | 60.65 | 72.17 | |
| Zahnkranzbohrfutter | ||||
| 842 | 3608571007 | 73.72 | 87.73 | |
| Abdeckkappe | ||||
| 850 | 3605500201 | 18.19 | 21.65 | |
| Zahnwelle | ||||
| 874 | 3606309071 | 33.45 | 39.81 | |
