Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601G92200 ( GWS11-125P )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

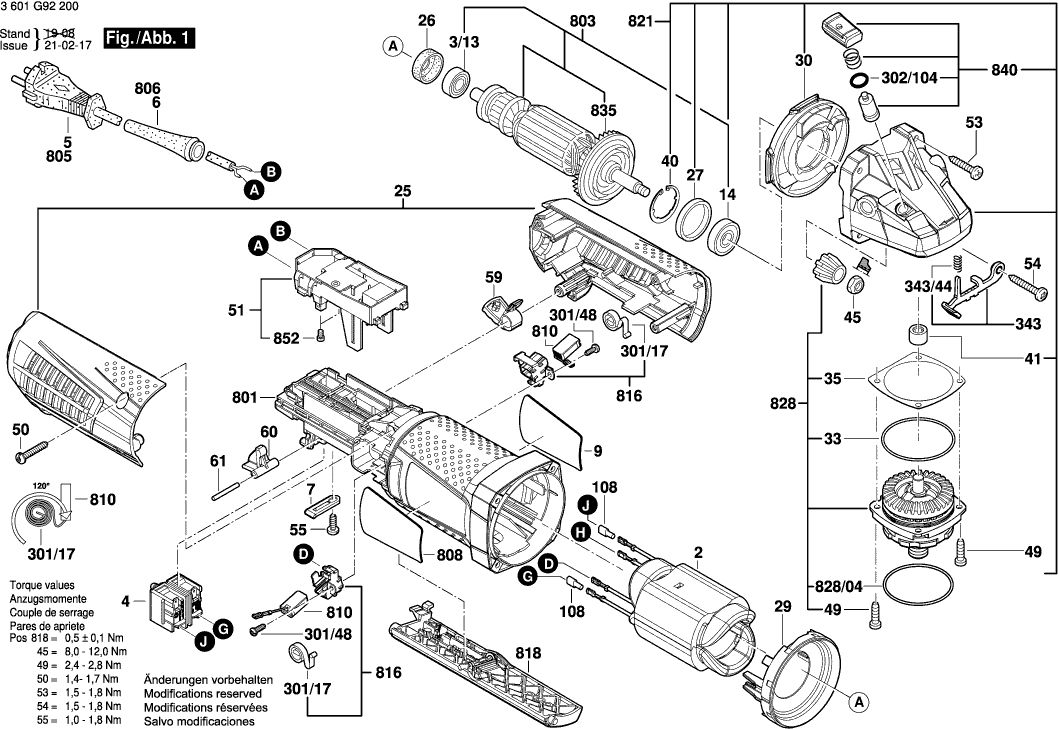

Zeichnungen der Bosch 3601G92200 ( GWS11-125P )
Teileliste der Bosch 3601G92200 ( GWS11-125P )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1604220511 | 23.75 | 28.26 | |
| Kugellager 7x19x6 | ||||
| 3/13 | 2600905032 | 4.10 | 4.88 | |
| Schalter | ||||
| 4 | 1607200256 | 9.53 | 11.34 | |
| Schalter | ||||
| 4 | 160720035A | 8.45 | 10.06 | |
| Tülle | ||||
| 6 | 1600703042 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild GWS 11-125 P | ||||
| 9 | 160111C008 | 1.70 | 2.02 | |
| Rillenkugellager 8x22x7 | ||||
| 14 | 1600905032 | 4.70 | 5.59 | |
| Gehäuseschale | ||||
| 25 | 160510829A | 5.83 | 6.94 | |
| Zwischenring | ||||
| 26 | 1600502023 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591047 | 1.70 | 2.02 | |
| Luftverteiler | ||||
| 30 | 1600591048 | 1.94 | 2.31 | |
| Schleifspindel | ||||
| 32 | 1607000D6A | 5.83 | 6.94 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | 2.71 | 3.22 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | 1.94 | 2.31 | |
| Sicherungsbügel | ||||
| 40 | 1600119011 | 1.70 | 2.02 | |
| Gleitlager | ||||
| 41 | 1600200029 | 2.24 | 2.67 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.40 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 50 | 1603435078 | 0.83 | 0.99 | |
| Entstörfilter | ||||
| 51 | 1600A01Z6C | 10.73 | 12.77 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x12 | ||||
| 55 | 2603490021 | 0.83 | 0.99 | |
| Verschlussstopfen | ||||
| 59 | 1600591054 | 0.83 | 0.99 | |
| Umlenkhebel | ||||
| 60 | 1602026095 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 61 | 1600A00X5A | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 80 | 1619P09390 | 1.70 | 2.02 | |
| Isolierteil | ||||
| 108 | 1600712030 | 1.18 | 1.40 | |
| Motorgehäuse | ||||
| 301/1 | 1605108291 | 11.68 | 13.90 | |
| Spiralfeder | ||||
| 301/17 | 1604652021 | 0.83 | 0.99 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | 0.83 | 0.99 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 302/104 | 1600210044 | 0.83 | 0.99 | |
| Rasthebel | ||||
| 343 | 1607000742 | 5.83 | 6.94 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | 1.18 | 1.40 | |
| Zusatzhandgriff | ||||
| 650/1 | 16020250A0 | 8.45 | 10.06 | |
| Rundmutter M14 | ||||
| 650/2 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 650/3 | 1607950052 | 2.71 | 3.22 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014 | 4.10 | 4.88 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/5/2 | 1600210039 | 1.70 | 2.02 | |
| Schutzhaube | ||||
| 651 | 1600A025XR | 7.96 | 9.47 | |
| Motorgehäuse | ||||
| 801 | 1607000D99 | 11.88 | 14.14 | |
| Anker 230V | ||||
| 803 | 1607000V59 | 60.65 | 72.17 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A3HK | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607000V37 | 11.88 | 14.14 | |
| Bürstenhalter | ||||
| 816 | 1607000V43 | 2.71 | 3.22 | |
| Schaltklinke | ||||
| 818 | 1607000504 | 7.58 | 9.02 | |
| Getriebegehäuse | ||||
| 821 | 1607000V39 | 26.84 | 31.94 | |
| Lagerflansch | ||||
| 828 | 1607000E1D | 26.84 | 31.94 | |
| O-Ring 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | 1.70 | 2.02 | |
| Lüfter | ||||
| 835 | 1606610132 | 1.70 | 2.02 | |
| Getriebeeinheit | ||||
| 838 | 1607000D4Y | 12.41 | 14.77 | |
| Druckknopf | ||||
| 840 | 1607000V41 | 3.31 | 3.94 | |
| Flachkopfschraube | ||||
| 852 | 1607000V42 | 0.83 | 0.99 | |
| Zusatzhandgriff M10 | ||||
| 891 | 160202509T | 2.71 | 3.22 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
