Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601H29J40 ( GWS14-125INOX )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

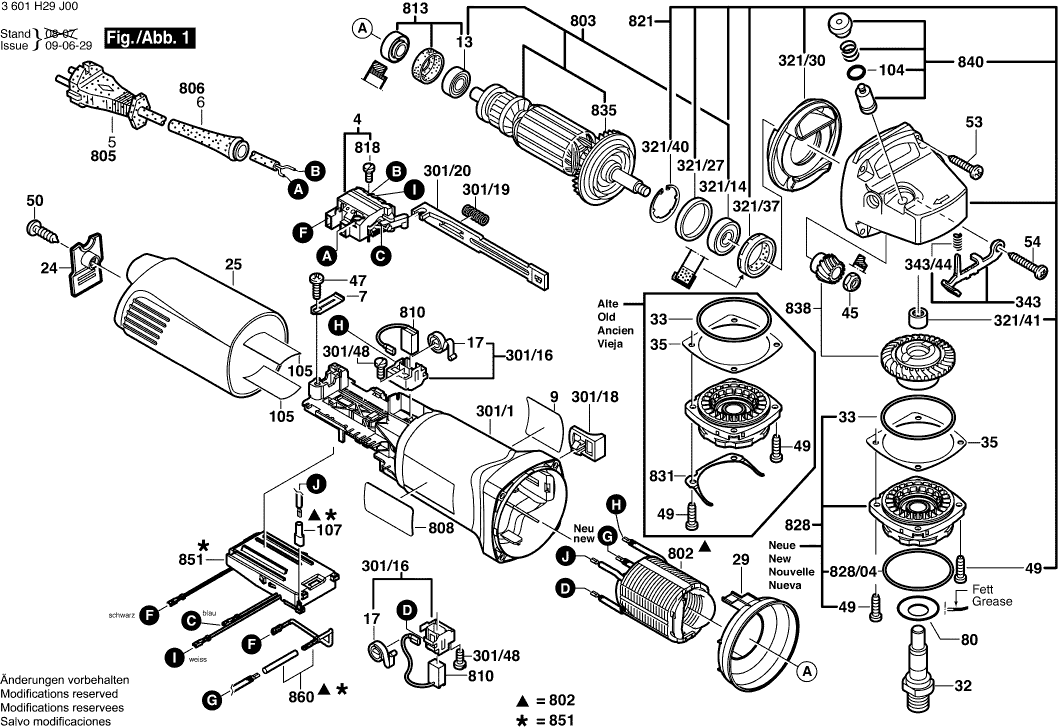

Zeichnungen der Bosch 3601H29J40 ( GWS14-125INOX )
Teileliste der Bosch 3601H29J40 ( GWS14-125INOX )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalter | ||||
| 4 | 1607200200 | 9.53 | 11.34 | |
| Netzanschlussleitung AUS 240V 4,15m 2 x 1,0mm PVC | ||||
| 5 | 2604460199 | 10.73 | 12.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6 | 1600703040 | |||
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 1601118N92 | 0.83 | 0.99 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Deckel | ||||
| 24 | 1605500227 | 1.70 | 2.02 | |
| Gehäusedeckel DUNKELBLAU | ||||
| 25 | 1605500251 | 5.83 | 6.94 | |
| Luftleitring | ||||
| 29 | 1600591025 | 1.94 | 2.31 | |
| Schleifspindel | ||||
| 32 | 1607000D6A | 5.83 | 6.94 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | 2.71 | 3.22 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | 1.94 | 2.31 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x12 | ||||
| 47 | 2603490021 | 0.83 | 0.99 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 80 | 1619P09390 | 1.70 | 2.02 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 104 | 1600210044 | 0.83 | 0.99 | |
| Isolierplatte | ||||
| 105 | 1601008005 | 2.24 | 2.67 | |
| Isolierteil | ||||
| 107 | 1600712030 | 1.18 | 1.40 | |
| Motorgehäuse SCHWARZ | ||||
| 301/1 | 1605108269 | 9.53 | 11.34 | |
| Bürstenhalter | ||||
| 301/16 | 1601323025 | 2.71 | 3.22 | |
| Schaltergriff | ||||
| 301/18 | 1602026088 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 301/19 | 1604611026 | 0.83 | 0.99 | |
| Verstellschieber | ||||
| 301/20 | 1602319011 | 1.18 | 1.40 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | 0.83 | 0.99 | |
| Rillenkugellager 8x22x7 | ||||
| 321/14 | 1600905032 | 4.70 | 5.59 | |
| Gummiring | ||||
| 321/27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 321/30 | 1600591014 | 1.94 | 2.31 | |
| Radial-Wellendichtring | ||||
| 321/37 | 1600290016 | 1.94 | 2.31 | |
| Sicherungsbügel | ||||
| 321/40 | 1600119011 | 1.70 | 2.02 | |
| Gleitlager | ||||
| 321/41 | 1600200029 | 2.24 | 2.67 | |
| Rasthebel | ||||
| 343 | 1607000742 | 5.83 | 6.94 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | 1.18 | 1.40 | |
| Schutzhaube | ||||
| 651 | 1600A025XR | 7.96 | 9.47 | |
| Polschuh 220-240V | ||||
| 802 | 1607000397 | 26.84 | 31.94 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1604010A23 | 60.65 | 72.17 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz Kohlebürstensatz 10 x 1 607 014 | ||||
| 810 | 1607000482 | 91.56 | 108.96 | |
| Kohlebürstensatz | ||||
| 810 | 1607014176 | 10.73 | 12.77 | |
| Teilesatz | ||||
| 813 | 1607000378 | 5.33 | 6.34 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 818 | 2910110048 | 0.83 | 0.99 | |
| Getriebegehäuse | ||||
| 821 | 1605806533 | 29.75 | 35.40 | |
| Lagerflansch | ||||
| 828 | 1607000D6D | 11.88 | 14.14 | |
| O-Ring 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | 1.70 | 2.02 | |
| Federelement | ||||
| 831 | 1601290013 | 0.83 | 0.99 | |
| Lüfter | ||||
| 835 | 1606610132 | 1.70 | 2.02 | |
| Getriebeeinheit | ||||
| 838 | 1607000D50 | 67.25 | 80.03 | |
| Druckknopf | ||||
| 840 | 1607000A71 | 2.71 | 3.22 | |
| Drehzahlregler 220-240V | ||||
| 851 | 1607233278 | 44.82 | 53.34 | |
| Verbindungskabel | ||||
| 860 | 1604448023 | 1.18 | 1.40 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.02 | |
| Zusatzhandgriff | ||||
| 891 | 16020250A0 | 8.45 | 10.06 | |
| Schutzhaube | ||||
| 891 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 892 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 893 | 1607950052 | 2.71 | 3.22 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | 4.10 | 4.88 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
