Bosch GWS 15-125 CI Zeichnungen und Teile
Genaue Typennummer:
3 601 G95 000
3 601 G95 000

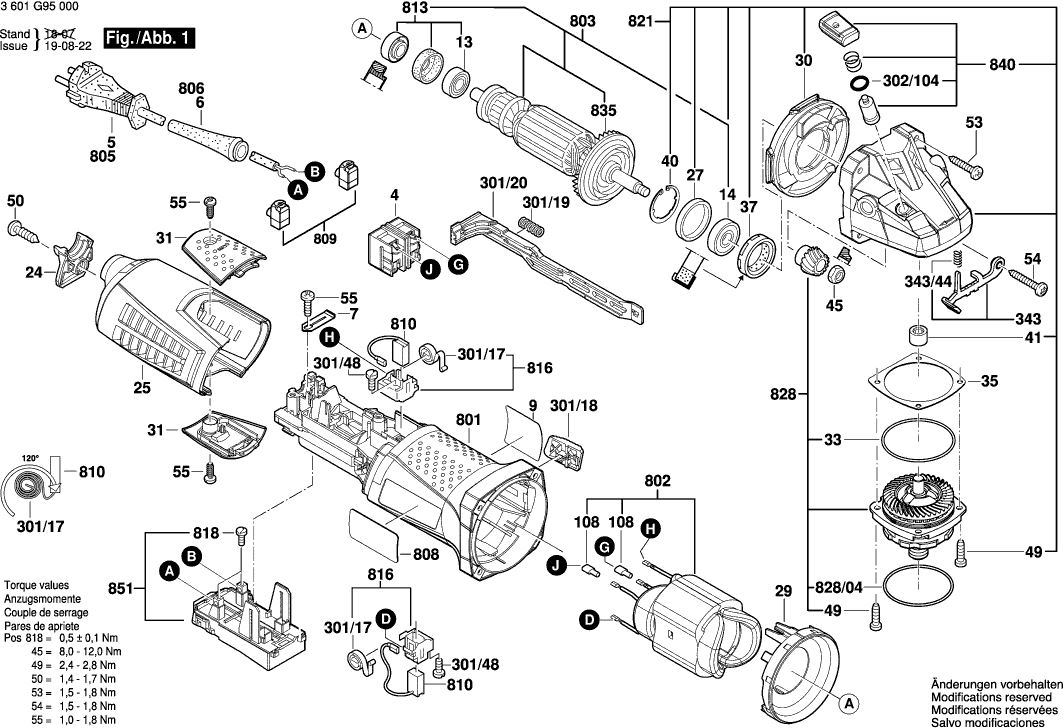

Zeichnungen der BOSCH 3601G95000 ( GWS15-125CI )
Teileliste der BOSCH 3601G95000 ( GWS15-125CI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schalter | ||||
| 4 | 160720035A | Schalter | € 10.28 | |
| Tülle | ||||
| 6 | 1600703043 | Tülle | € 2.28 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | Befestigungsschelle | € 0.99 | |
| Firmenschild GWS 15-125 CI | ||||
| 9 | 1601118K96 | Firmenschild GWS 15-125 CI | € 2.28 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | Kugellager 7x19x6 | € 5.06 | |
| Rillenkugellager 8x22x7 | ||||
| 14 | 1600905032 | Rillenkugellager 8x22x7 | € 5.95 | |
| Deckel | ||||
| 24 | 1605500274 | Deckel | € 2.71 | |
| Gehäusedeckel | ||||
| 25 | 1605500276 | Gehäusedeckel | € 7.85 | |
| Gummiring | ||||
| 27 | 1600206025 | Gummiring | € 2.08 | |
| Luftleitring | ||||
| 29 | 1600591047 | Luftleitring | € 2.00 | |
| Luftverteiler | ||||
| 30 | 1600591048 | Luftverteiler | € 2.28 | |
| Bürstendeckel | ||||
| 31 | 1605500277 | Bürstendeckel | € 2.00 | |
| Schleifspindel | ||||
| 32 | 1607000D6A | Schleifspindel | € 7.28 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | O-Ring 46,0x1,1 MM | € 1.33 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | Ausgleichscheibe 0,1 MM DICK | € 2.38 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | Ausgleichscheibe 0,2 MM DICK | € 2.38 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | Ausgleichscheibe 0,3 MM DICK | € 2.38 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | Ausgleichscheibe 0,15 MM DICK | € 3.43 | |
| Radial-Wellendichtring | ||||
| 37 | 1600290016 | Radial-Wellendichtring | € 2.38 | |
| Sicherungsbügel | ||||
| 40 | 1600119011 | Sicherungsbügel | € 2.08 | |
| Gleitlager | ||||
| 41 | 1600200029 | Gleitlager | € 2.83 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.33 | |
| Gewindefurchschraube M4x16-St w/ Precote 85-3 | ||||
| 49 | 160343508X | Gewindefurchschraube M4x16-St w/ Precote 85-3 | € 0.99 | |
| Gewindefurchschraube M4x16 | ||||
| 49 | 2914491410 | Gewindefurchschraube M4x16 | € 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.99 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | Torx-Linsenschraube | € 0.99 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | Torx-Linsenschraube 4x30 | € 0.99 | |
| Torx-Linsenschraube 4x12 | ||||
| 55 | 2603490021 | Torx-Linsenschraube 4x12 | € 0.99 | |
| Dichtscheibe | ||||
| 80 | 3600150021 | Dichtscheibe | € 4.16 | |
| Isolierteil | ||||
| 108 | 1600712030 | Isolierteil | € 1.33 | |
| Spiralfeder | ||||
| 301/17 | 1604652021 | Spiralfeder | € 0.99 | |
| Schaltergriff | ||||
| 301/18 | 1602026091 | Schaltergriff | € 0.99 | |
| Druckfeder | ||||
| 301/19 | 1604611031 | Druckfeder | € 2.38 | |
| Verstellschieber | ||||
| 301/20 | 1602319026 | Verstellschieber | € 1.29 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.99 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 302/104 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.99 | |
| Rasthebel | ||||
| 343 | 1607000742 | Rasthebel | € 7.00 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | Druckfeder | € 1.29 | |
| Zusatzhandgriff M10 ANTI-VIBRATION | ||||
| 650/1 | 1602025052 | Zusatzhandgriff M10 ANTI-VIBRATION | € 24.87 | |
| Rundmutter M14 | ||||
| 650/2 | 1603345043 | Rundmutter M14 | € 8.19 | |
| Zweilochmutterndreher | ||||
| 650/3 | 1607950052 | Zweilochmutterndreher | € 3.43 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 5.06 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/5/2 | 1600210039 | O-Ring 20,35x1,78 MM | € 0.99 | |
| Schutzhaube | ||||
| 651 | 1600A00XK9 | Schutzhaube | € 12.99 | |
| Motorgehäuse | ||||
| 801 | 1607000CY2 | Motorgehäuse | € 16.89 | |
| Polschuhbaugruppe 220-230V | ||||
| 802 | 1604220532 | Polschuhbaugruppe 220-230V | € 22.12 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1607000V35 | Anker Mit Lüfter 230V | € 67.28 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000392 | Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | € 19.11 | |
| Typschild | ||||
| 808 | 160111A573 | Typschild | € 2.28 | |
| Nicht mehr lieferbar | ||||
| 809 | 1607000D9C | Nicht mehr lieferbar | ||
| Kohlebürstensatz | ||||
| 810 | 1607000V37 | Kohlebürstensatz | € 13.22 | |
| Rillenkugellager | ||||
| 813 | 1607000V38 | Rillenkugellager | € 7.00 | |
| Bürstenhalter | ||||
| 816 | 1607000V43 | Bürstenhalter | € 3.28 | |
| Flachkopfschraube | ||||
| 818 | 1607000V42 | Flachkopfschraube | € 0.99 | |
| Getriebegehäuse | ||||
| 821 | 1607000V40 | Getriebegehäuse | € 24.87 | |
| Lagerflansch | ||||
| 828 | 1607000D62 | Lagerflansch | € 32.59 | |
| Lagerflansch | ||||
| 828 | 1607000D6C | Lagerflansch | € 12.99 | |
| O-Ring 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | O-Ring 47,0x1,5 MM | € 2.00 | |
| Lüfter | ||||
| 835 | 1606610132 | Lüfter | € 2.08 | |
| Getriebeeinheit | ||||
| 838 | 1607000D4Y | Getriebeeinheit | € 15.05 | |
| Druckknopf | ||||
| 840 | 1607000V41 | Druckknopf | € 4.00 | |
| Drehzahlregler | ||||
| 851 | 1607233476 | Drehzahlregler | € 49.35 | |
| Zusatzhandgriff M10, Ø32,5x105 MM | ||||
| 891 | 160202509T | Zusatzhandgriff M10, Ø32,5x105 MM | € 5.81 | |
| Fetttube 225 ML | ||||
| 892 | 1615430017 | Fetttube 225 ML | € 32.59 | |
| Fetttube 225 ML | ||||
| 893 | 1615430020 | Fetttube 225 ML | € 19.11 | |
| Schnellspannmutter M14, SDS-CLIC | ||||
| 896 | 1603340027 | Schnellspannmutter M14, SDS-CLIC | € 44.77 | |
