Bosch GWS 18-125 PL Zeichnungen und Teile
Genaue Typennummer:
3 601 GA3 100
3 601 GA3 100

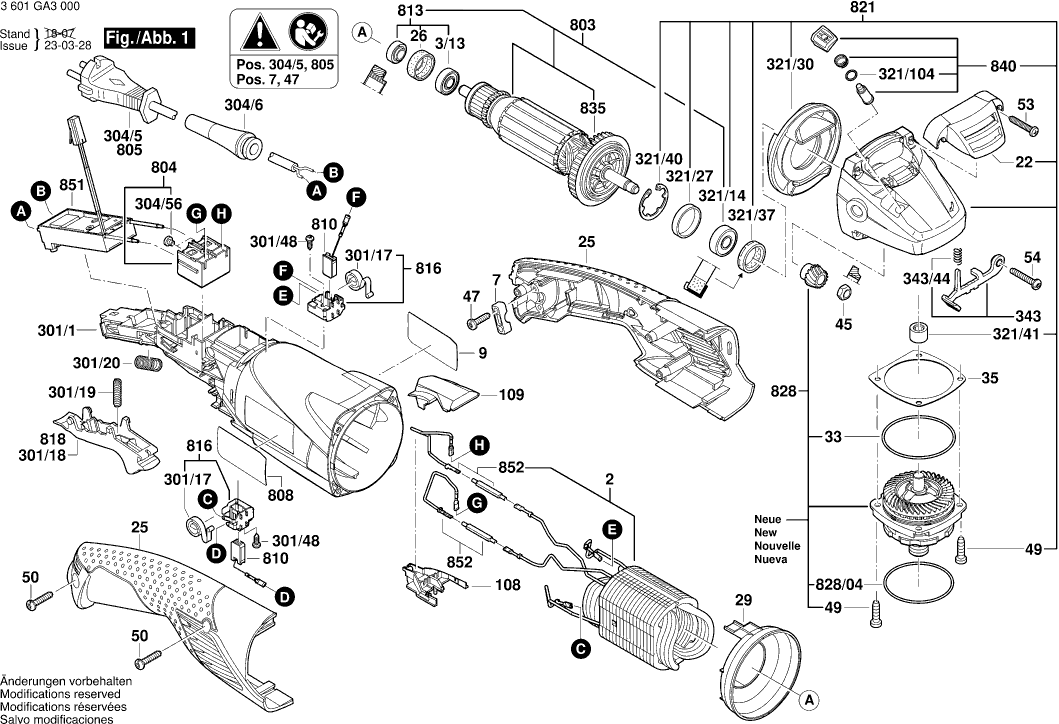

Zeichnungen der BOSCH 3601GA3100 ( GWS18-125PL )
Teileliste der BOSCH 3601GA3100 ( GWS18-125PL )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Polschuh | ||||
| 2 | 160422056P | Polschuh | € 31.77 | |
| Kugellager 7x19x6 | ||||
| 3/13 | 2600905032 | Kugellager 7x19x6 | € 4.93 | |
| Leitungshalter | ||||
| 7 | 2601035001 | Leitungshalter | € 1.30 | |
| Firmenschild | ||||
| 9 | 160111C2EM | Firmenschild | € 2.23 | |
| Abdeckhaube | ||||
| 22 | 1605500260 | Abdeckhaube | € 3.20 | |
| Griffschale BLAU | ||||
| 25 | 1605132010 | Griffschale BLAU | € 12.89 | |
| Gummiring | ||||
| 26 | 1600206036 | Gummiring | € 1.30 | |
| Schleifspindel | ||||
| 28/32 | 1607000D6A | Schleifspindel | € 7.10 | |
| Dichtscheibe | ||||
| 28/80 | 3600150021 | Dichtscheibe | € 4.06 | |
| Luftleitring | ||||
| 29 | 1600591025 | Luftleitring | € 2.32 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | O-Ring 46,0x1,1 MM | € 1.30 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | Ausgleichscheibe 0,1 MM DICK | € 2.32 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | Ausgleichscheibe 0,2 MM DICK | € 2.32 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | Ausgleichscheibe 0,3 MM DICK | € 2.32 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | Ausgleichscheibe 0,15 MM DICK | € 3.34 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | Sechskantmutter M7, SW10 | € 1.30 | |
| Schraube 4x16 | ||||
| 47 | 2603490022 | Schraube 4x16 | € 0.96 | |
| Gewindefurchschraube M4x16-St w/ Precote 85-3 | ||||
| 49 | 160343508X | Gewindefurchschraube M4x16-St w/ Precote 85-3 | € 0.96 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023 | Torx-Linsenschraube 4x20 | € 0.96 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | Torx-Linsenschraube | € 0.96 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | Torx-Linsenschraube 4x30 | € 0.96 | |
| Abdeckkappe | ||||
| 108 | 1600A00XC4 | Abdeckkappe | € 1.25 | |
| Deckel SCHWARZ | ||||
| 109 | 1605500263 | Deckel SCHWARZ | € 3.90 | |
| Motorgehäuse | ||||
| 301/1 | 16051082F0 | Motorgehäuse | € 16.46 | |
| Bürstenhalter | ||||
| 301/16 | 1601323029 | Bürstenhalter | € 1.25 | |
| Spiralfeder | ||||
| 301/17 | 1604652021 | Spiralfeder | € 0.96 | |
| Verstellschieber | ||||
| 301/18 | 1600A00XC7 | Verstellschieber | € 1.95 | |
| Druckfeder | ||||
| 301/19 | 1604611041 | Druckfeder | € 1.25 | |
| Druckfeder | ||||
| 301/20 | 3604611039 | Druckfeder | € 1.25 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | Linsenkopfschraube 3x10 ST | € 0.96 | |
| Netzanschlussleitung AR 4,15m 2 x 1,5mm H07 RN-F | ||||
| 304/5 | 1604460240 | Netzanschlussleitung AR 4,15m 2 x 1,5mm H07 RN-F | € 24.24 | |
| Linsenkopfschraube | ||||
| 304/56 | 1603415004 | Linsenkopfschraube | € 1.30 | |
| Tülle | ||||
| 304/6 | 1600703040 | Tülle | € 2.03 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 321/104 | 1600210044 | O-Ring 4,5x1,0 MM BLAU | € 0.96 | |
| Rillenkugellager 8x22x7 | ||||
| 321/14 | 1600905032 | Rillenkugellager 8x22x7 | € 5.80 | |
| Gummiring | ||||
| 321/27 | 1600206025 | Gummiring | € 2.03 | |
| Luftleitring | ||||
| 321/30 | 1600591014 | Luftleitring | € 2.32 | |
| Radial-Wellendichtring | ||||
| 321/37 | 1600290016 | Radial-Wellendichtring | € 2.32 | |
| Sicherungsbügel | ||||
| 321/40 | 1600119011 | Sicherungsbügel | € 2.03 | |
| Gleitlager | ||||
| 321/41 | 1600200029 | Gleitlager | € 2.76 | |
| Rasthebel | ||||
| 343 | 1607000742 | Rasthebel | € 6.82 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | Druckfeder | € 1.25 | |
| Schutzhaube | ||||
| 651 | 1600A00XK9 | Schutzhaube | € 12.67 | |
| Anker | ||||
| 803 | 1604010B98 | Anker | € 79.75 | |
| Ein/Aus-Schalter | ||||
| 804 | 1607000D16 | Ein/Aus-Schalter | € 10.02 | |
| Netzanschlussleitung | ||||
| 805 | 1607000391 | Netzanschlussleitung | € 14.67 | |
| Typschild | ||||
| 808 | 160111A3H3 | Typschild | € 2.32 | |
| Kohlebürstensatz | ||||
| 810 | 1607000V53 | Kohlebürstensatz | € 12.67 | |
| Teilesatz | ||||
| 813 | 1607000378 | Teilesatz | € 6.52 | |
| Getriebegehäuse | ||||
| 821 | 1607000D1F | Getriebegehäuse | € 35.22 | |
| Lagerflansch | ||||
| 828 | 1607000D62 | Lagerflansch | € 31.77 | |
| Lagerflansch | ||||
| 828 | 1607000D6C | Lagerflansch | € 12.67 | |
| O-Ring 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | O-Ring 47,0x1,5 MM | € 1.95 | |
| Lüfter | ||||
| 835 | 1606610132 | Lüfter | € 2.03 | |
| Getriebeeinheit | ||||
| 838 | 1607000D4Y | Getriebeeinheit | € 14.67 | |
| Druckknopf | ||||
| 840 | 1603231032 | Druckknopf | € 3.90 | |
| Drehzahlregler | ||||
| 851 | 16072335EA | Drehzahlregler | € 43.64 | |
| Verbindungsleitung | ||||
| 852 | 1604448025 | Verbindungsleitung | € 1.95 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | O-Ring 20,35x1,78 MM | € 0.96 | |
| Zusatzhandgriff M10 ANTI-VIBRATION | ||||
| 891 | 1602025052 | Zusatzhandgriff M10 ANTI-VIBRATION | € 24.24 | |
| Zusatzhandgriff M10, Ø32,5x105 MM | ||||
| 891 | 2602025067 | Zusatzhandgriff M10, Ø32,5x105 MM | € 3.34 | |
| Rundmutter M14 | ||||
| 892 | 1603345043 | Rundmutter M14 | € 7.98 | |
| Zweilochmutterndreher | ||||
| 893 | 1607950052 | Zweilochmutterndreher | € 3.34 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 4.93 | |
| Schnellspannmutter M14, SDS-CLIC | ||||
| 896 | 1603340027 | Schnellspannmutter M14, SDS-CLIC | € 43.64 | |
