Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601GA3200 ( GWS18-125SL )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

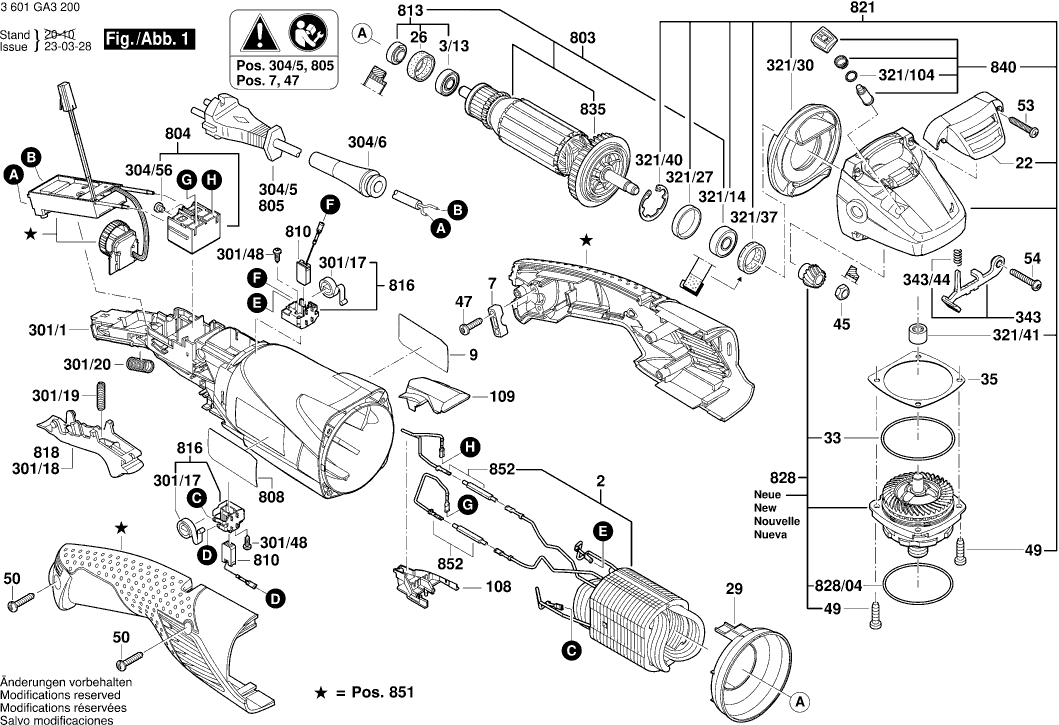

Zeichnungen der Bosch 3601GA3200 ( GWS18-125SL )
Teileliste der Bosch 3601GA3200 ( GWS18-125SL )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 1604220417 | 30.08 | 35.80 | |
| Polschuh | ||||
| 2 | 160422056P | 30.08 | 35.80 | |
| Kugellager 7x19x6 | ||||
| 3/13 | 2600905032 | 4.58 | 5.45 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.32 | 1.57 | |
| Firmenschild | ||||
| 9 | 160111C2EN | 2.18 | 2.59 | |
| Abdeckhaube | ||||
| 22 | 1605500260 | 3.04 | 3.62 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 1605132009 | |||
| Gummiring | ||||
| 26 | 1600206036 | 1.32 | 1.57 | |
| Schleifspindel | ||||
| 28/32 | 1607000D6A | 6.53 | 7.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28/80 | 3600150021 | |||
| Luftleitring | ||||
| 29 | 1600591025 | 2.18 | 2.59 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.32 | 1.57 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | 3.04 | 3.62 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | 2.18 | 2.59 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | 2.18 | 2.59 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | 2.18 | 2.59 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.32 | 1.57 | |
| Schraube 4x16 | ||||
| 47 | 2603490022 | 1.00 | 1.19 | |
| Gewindefurchschraube M4x16-St w/ Precote 85-3 | ||||
| 49 | 160343508X | 1.00 | 1.19 | |
| Torx-Linsenschraube 4x20 | ||||
| 50 | 2603490023 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | 1.00 | 1.19 | |
| Torx-Linsenschraube 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.19 | |
| Abdeckkappe | ||||
| 108 | 1600A00XC4 | 1.32 | 1.57 | |
| Deckel SCHWARZ | ||||
| 109 | 1605500263 | 3.71 | 4.41 | |
| Motorgehäuse BLAU | ||||
| 301/1 | 1605108255 | 13.90 | 16.54 | |
| Bürstenhalter | ||||
| 301/16 | 1601323025 | 3.04 | 3.62 | |
| Spiralfeder | ||||
| 301/17 | 1604652013 | 1.32 | 1.57 | |
| Verstellschieber | ||||
| 301/18 | 1600A00XC7 | 1.90 | 2.26 | |
| Verstellschieber | ||||
| 301/18 | 1602319024 | 1.90 | 2.26 | |
| Druckfeder | ||||
| 301/19 | 1604611041 | 1.32 | 1.57 | |
| Druckfeder | ||||
| 301/20 | 3604611039 | 1.32 | 1.57 | |
| Linsenkopfschraube 3x10 ST | ||||
| 301/48 | 1613435034 | 1.00 | 1.19 | |
| Netzanschlussleitung CH 4,15m 2 x 1,0mm H05 RN-F | ||||
| 304/5 | 1604460400 | 13.90 | 16.54 | |
| Linsenkopfschraube | ||||
| 304/56 | 1603415004 | 1.32 | 1.57 | |
| Tülle | ||||
| 304/6 | 1600703040 | 1.90 | 2.26 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 321/104 | 1600210044 | 1.00 | 1.19 | |
| Rillenkugellager 8x22x7 | ||||
| 321/14 | 1600905032 | 5.27 | 6.27 | |
| Gummiring | ||||
| 321/27 | 1600206025 | 1.90 | 2.26 | |
| Luftleitring | ||||
| 321/30 | 1600591014 | 2.18 | 2.59 | |
| Radial-Wellendichtring | ||||
| 321/37 | 1600290016 | 2.18 | 2.59 | |
| Sicherungsbügel | ||||
| 321/40 | 1600119011 | 1.90 | 2.26 | |
| Gleitlager | ||||
| 321/41 | 1600200029 | 3.71 | 4.41 | |
| Rasthebel | ||||
| 343 | 1607000742 | 6.53 | 7.77 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | 1.32 | 1.57 | |
| Schutzhaube | ||||
| 651 | 1600A025XR | 8.48 | 10.09 | |
| Anker Mit Lüfter 230V | ||||
| 803 | 1604010A52 | 67.98 | 80.90 | |
| Ein/Aus-Schalter | ||||
| 804 | 1607000A85 | 10.68 | 12.71 | |
| Netzanschlussleitung | ||||
| 805 | 1607000391 | 15.61 | 18.58 | |
| Typschild | ||||
| 808 | 160111A3H3 | 2.18 | 2.59 | |
| Typschild | ||||
| 808 | 160111A57L | 2.18 | 2.59 | |
| Kohlebürstensatz Kohlebürstensatz 10 x 1 607 014 | ||||
| 810 | 1607000482 | 102.63 | 122.13 | |
| KOHLE 12X8 M.FEDER U-KONTAKT | ||||
| 810 | 1604321186 | 11.02 | 13.11 | |
| Kohlebürstensatz | ||||
| 810 | 1607000V53 | 11.02 | 13.11 | |
| Kohlebürstensatz | ||||
| 810 | 1607014176 | 11.02 | 13.11 | |
| Teilesatz | ||||
| 813 | 1607000378 | 5.96 | 7.09 | |
| Bürstenhalter | ||||
| 816 | 1607000V54 | 2.52 | 3.00 | |
| Getriebegehäuse | ||||
| 821 | 1607000D1F | 33.33 | 39.66 | |
| Lagerflansch | ||||
| 828 | 1607000D62 | 30.08 | 35.80 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 10.68 | 12.71 | |
| O-Ring 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | 1.90 | 2.26 | |
| Lüfter | ||||
| 835 | 1606610132 | 1.90 | 2.26 | |
| Getriebeeinheit | ||||
| 838 | 1607000D4Y | 13.90 | 16.54 | |
| Druckknopf | ||||
| 840 | 1603231032 | 3.71 | 4.41 | |
| EL-Baugruppe | ||||
| 851 | 1607000E54 | 45.52 | 54.17 | |
| Verbindungsleitung | ||||
| 852 | 1604448025 | 1.90 | 2.26 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.90 | 2.26 | |
| Zusatzhandgriff | ||||
| 891 | 16020250A0 | 9.47 | 11.27 | |
| Schutzhaube | ||||
| 891 | 1600A025XP | 8.48 | 10.09 | |
| Rundmutter M14 | ||||
| 892 | 1603345043 | 7.32 | 8.71 | |
| Zweilochmutterndreher | ||||
| 893 | 1607950052 | 3.04 | 3.62 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | 4.58 | 5.45 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.17 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 41.30 | 49.15 | |
