Bosch GWS 18-125 V-LI Zeichnungen und Teile

Genaue Typennummer:
3 601 J3A 301
3 601 J3A 301

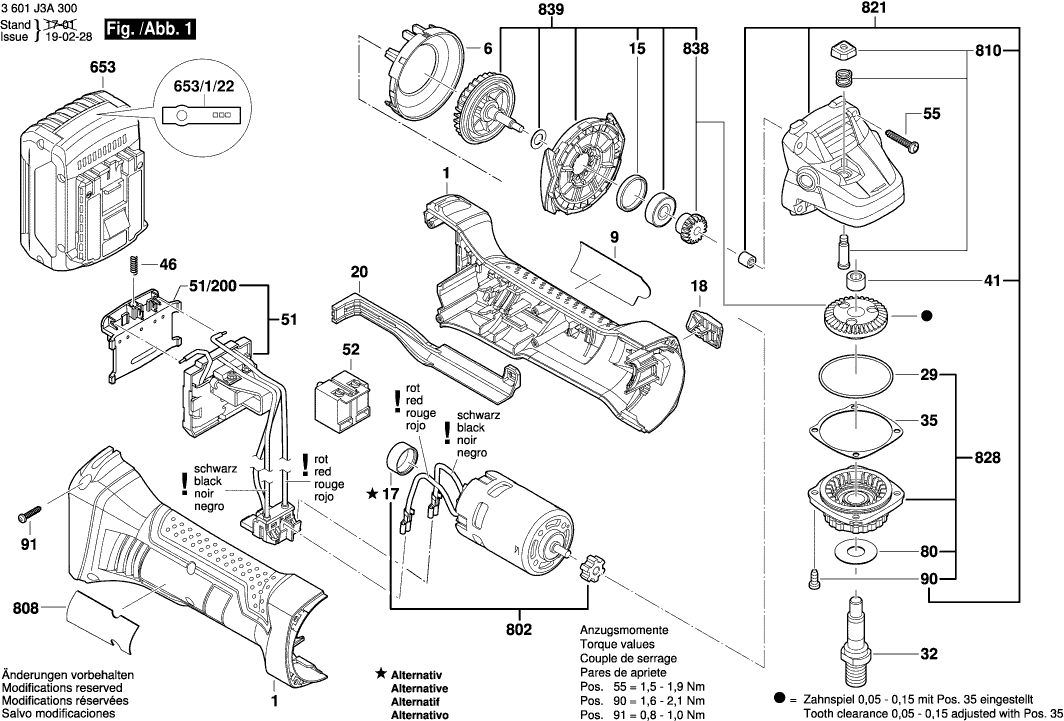

Zeichnungen der BOSCH 3601J3A301 ( GWS18-125V-LI )
Teileliste der BOSCH 3601J3A301 ( GWS18-125V-LI )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Gehäuseschale BLAU | ||||
1 | 1605108282 | Gehäuseschale BLAU | € 22.12 | |
Luftleitring | ||||
6 | 1600591046 | Luftleitring | € 2.28 | |
Firmenschild | ||||
9 | 1619P31073 | Firmenschild | € 2.28 | |
Gummiring | ||||
15 | 1600206025 | Gummiring | € 2.08 | |
Abdeckkappe | ||||
17 | 1600A001PY | Abdeckkappe | € 0.99 | |
Nicht mehr lieferbar | ||||
18 | 1619P02812 | Nicht mehr lieferbar | ||
Verstellschieber | ||||
20 | 1602319023 | Verstellschieber | € 7.00 | |
O-Ring 44,0x1,0 MM | ||||
29 | 1619P02820 | O-Ring 44,0x1,0 MM | € 1.29 | |
Schleifspindel | ||||
32 | 1607000D6A | Schleifspindel | € 7.28 | |
Ausgleichscheibe 0,1 MM | ||||
35 | 1619P02821 | Ausgleichscheibe 0,1 MM | € 0.99 | |
Ausgleichscheibe 0,2 MM | ||||
35 | 1619P02822 | Ausgleichscheibe 0,2 MM | € 1.29 | |
Gleitlager | ||||
41 | 1600200029 | Gleitlager | € 2.83 | |
Druckfeder | ||||
46 | 1609280477 | Druckfeder | € 1.33 | |
Elektronikmodul | ||||
51 | 1607233340 | Elektronikmodul | € 49.35 | |
Kontakthalter | ||||
51/200 | 1609280478 | Kontakthalter | € 13.22 | |
Ein/Aus-Schalter | ||||
52 | 2607202071 | Ein/Aus-Schalter | € 15.05 | |
Torx-Linsenschraube 4x25 | ||||
55 | 2603490024 | Torx-Linsenschraube 4x25 | € 1.33 | |
Dichtscheibe | ||||
80 | 3600150021 | Dichtscheibe | € 4.16 | |
Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
90 | 1603435068 | Gewindefurchschraube DIN 7500, M4x10, SR10.2 | € 1.33 | |
Gewindefurchschraube | ||||
91 | 1603435071 | Gewindefurchschraube | € 0.99 | |
Sechskantschraubendreher 4x95 | ||||
131 | 1619P01598 | Sechskantschraubendreher 4x95 | € 2.38 | |
Schutzhaube Ø125 MM SILBER | ||||
651 | 1600A00XU7 | Schutzhaube Ø125 MM SILBER | € 10.71 | |
Schnell-Lader AUS 240/10,8-18V, 30 MIN | ||||
652 | 2607225325 | Schnell-Lader AUS 240/10,8-18V, 30 MIN | € 137.84 | |
Schnell-Lader EU AL 1820 CV 220V | ||||
652 | 2607225423 | Schnell-Lader EU AL 1820 CV 220V | € 81.81 | |
Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
652 | 2607225921 | Ladegerät EU GAL 1880 CV 230/14,4-18V | € 158.65 | |
Ladegerät GB GAL 1880 CV 230/14,4-18V | ||||
652 | 2607225923 | Ladegerät GB GAL 1880 CV 230/14,4-18V | € 137.84 | |
Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | ||||
652 | 2607226251 | Schnell-Lader EU GAL 18V-40, 230V/10,8V – 18V | € 81.81 | |
Akku-Paket 18V 3.0Ah Li SCM | ||||
653 | 1607A350B2 | Akku-Paket 18V 3.0Ah Li SCM | € 111.40 | |
Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | ||||
653 | 2607336815 | Einschub-Akkupaket BBS MR 18V, 4,0Ah, 47 S | € 137.84 | |
Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
653 | 2607337069 | Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | € 180.90 | |
Klebeschild | ||||
653/1/22 | 2601115537 | Klebeschild | € 2.28 | |
Gleichstrommotor 18V | ||||
802 | 16170006B0 | Gleichstrommotor 18V | € 89.67 | |
Typschild | ||||
808 | 160111A4AW | Typschild | € 2.28 | |
Tastknopf | ||||
810 | 16170006B1 | Tastknopf | € 2.00 | |
Getriebegehäuse | ||||
821 | 16170006B2 | Getriebegehäuse | € 54.45 | |
Lagerflansch | ||||
828 | 16170006B3 | Lagerflansch | € 11.57 | |
Getriebesatz | ||||
838 | 1600A00M8F | Getriebesatz | € 16.89 | |
Getriebesatz | ||||
839 | 1600A00M8J | Getriebesatz | € 40.71 | |
Zusatzhandgriff M10, Ø32,5x105 MM | ||||
891 | 160202509T | Zusatzhandgriff M10, Ø32,5x105 MM | € 5.81 | |
Rundmutter M14 | ||||
892 | 1603345043 | Rundmutter M14 | € 8.19 | |
Zweilochmutterndreher | ||||
893 | 1607950052 | Zweilochmutterndreher | € 3.43 | |
Aufspannflansch Ø22,3xØ42 MM | ||||
895 | 2605703014 | Aufspannflansch Ø22,3xØ42 MM | € 5.06 | |
O-Ring 20,35x1,78 MM | ||||
895/20 | 1600210039 | O-Ring 20,35x1,78 MM | € 0.99 |
