Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601849903 ( GWS20-180JH )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

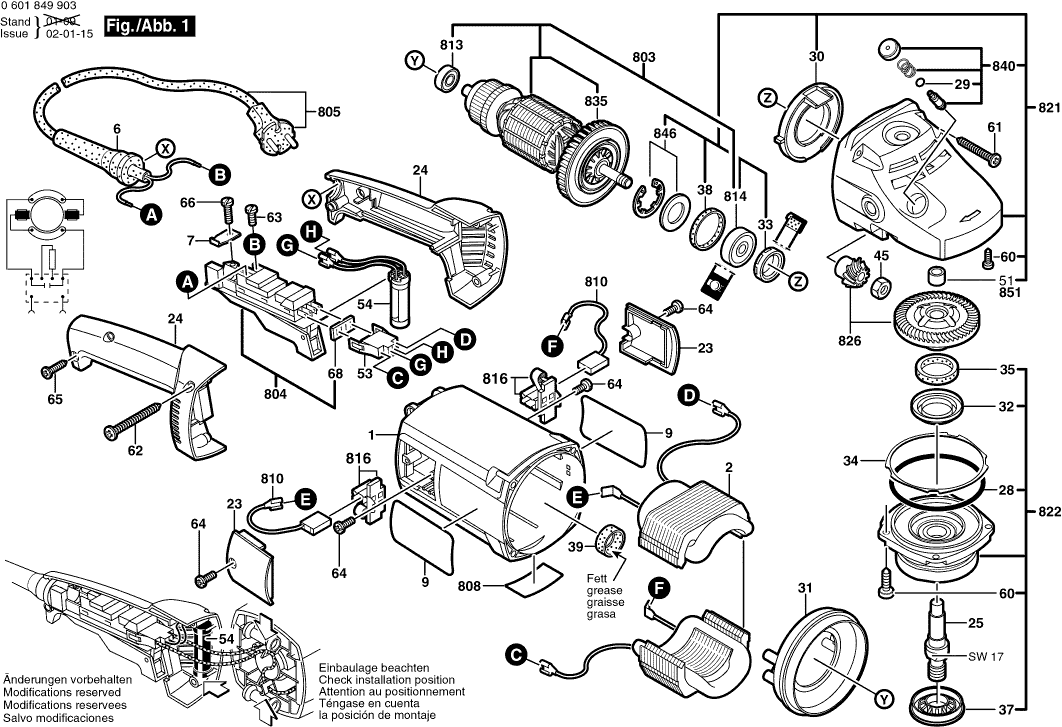

Zeichnungen der Bosch 0601849903 ( GWS20-180JH )
Teileliste der Bosch 0601849903 ( GWS20-180JH )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108233 | 13.93 | 16.58 | |
| Polschuh 220-240V | ||||
| 2 | 1604220380 | 29.75 | 35.40 | |
| Tülle Ø 10,5-Ø11,0x100 MM | ||||
| 6 | 1600703023 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1601118C79 | 2.71 | 3.22 | |
| Verschlussdeckel BLAU | ||||
| 23 | 1605500233 | 4.10 | 4.88 | |
| Handgriff BLAU | ||||
| 24 | 1605132140 | 9.53 | 11.34 | |
| Schleifspindel | ||||
| 25 | 160312305U | 10.73 | 12.77 | |
| O-Ring 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.40 | |
| O-Ring 8,0x1,0 MM | ||||
| 29 | 1600210045 | 1.18 | 1.40 | |
| Luftverteiler | ||||
| 30 | 1600591035 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 31 | 1600591036 | 2.11 | 2.51 | |
| Luftleitring | ||||
| 31 | 1619P17209 | 1.70 | 2.02 | |
| Haltering | ||||
| 32 | 1600290019 | 1.18 | 1.40 | |
| Radial-Wellendichtring 18,7 MM ROT | ||||
| 33 | 1600290013 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 34 | 1600190021 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 34 | 1600190022 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 34 | 1600190020 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 34 | 1600190037 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,25 MM DICK | ||||
| 34 | 1600190038 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,35 MM DICK | ||||
| 34 | 1600190039 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,4 MM DICK | ||||
| 34 | 1600190040 | 0.83 | 0.99 | |
| Filzring | ||||
| 35 | 1600205034 | 1.18 | 1.40 | |
| Dichtring SCHWARZ | ||||
| 37 | 1600290036 | 1.70 | 2.02 | |
| Gummiring 7 MM BREIT | ||||
| 38 | 1600206020 | 1.18 | 1.40 | |
| Gummiring | ||||
| 39 | 1600206030 | 1.18 | 1.40 | |
| Sechskantmutter M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.40 | |
| Gleitlager Ø14 MM | ||||
| 51 | 1600200031 | 2.24 | 2.67 | |
| Steckhülsengehäuse | ||||
| 53 | 1605190068 | 0.83 | 0.99 | |
| Drahtwiderstand | ||||
| 54 | 1604503015 | 9.53 | 11.34 | |
| Gewindefurchschraube TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 0.99 | |
| Blechschraube C4,8x63 MM | ||||
| 62 | 1603435024 | 1.18 | 1.40 | |
| Flachkopfschraube M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.40 | |
| Kunststoffschneidschraube St3,9x12 | ||||
| 64 | 1603435042 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 0.99 | |
| Dichtblech | ||||
| 68 | 1601006011 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 651 | 1605510176 | |||
| Anker 220-240V | ||||
| 803 | 1604011252 | 73.72 | 87.73 | |
| Schalter GRAU | ||||
| 804 | 1607000970 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | 11.88 | 14.14 | |
| Rillenkugellager 8x22x7 | ||||
| 813 | 1600905011 | 4.70 | 5.59 | |
| Rillenkugellager | ||||
| 814 | 1600905028 | 9.53 | 11.34 | |
| Bürstenhalter | ||||
| 816 | 1604336048 | 5.33 | 6.34 | |
| Getriebegehäuse | ||||
| 821 | 1607000C00 | 49.56 | 58.98 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 822 | 1607000986 | |||
| Kegelradsatz | ||||
| 826 | 1619P02775 | 26.84 | 31.94 | |
| Lüfter | ||||
| 835 | 1606610127 | 2.24 | 2.67 | |
| Druckknopf | ||||
| 840 | 1607000354 | 5.33 | 6.34 | |
| Haltescheibe | ||||
| 846 | 1607000342 | 2.71 | 3.22 | |
| Nadellager Ø14 MM | ||||
| 851 | 2600910001 | 3.31 | 3.94 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.02 | |
| Zusatzhandgriff M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.14 | |
| Zusatzhandgriff | ||||
| 891/1 | 160202509Z | 12.41 | 14.77 | |
| Zweilochmutterndreher | ||||
| 892 | F000632033 | 1.94 | 2.31 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 893 | 2605703014 | 4.10 | 4.88 | |
| Rundmutter M14 | ||||
| 894 | 1603345043 | 6.54 | 7.78 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
