Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601754978 ( GWS23-230JS )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

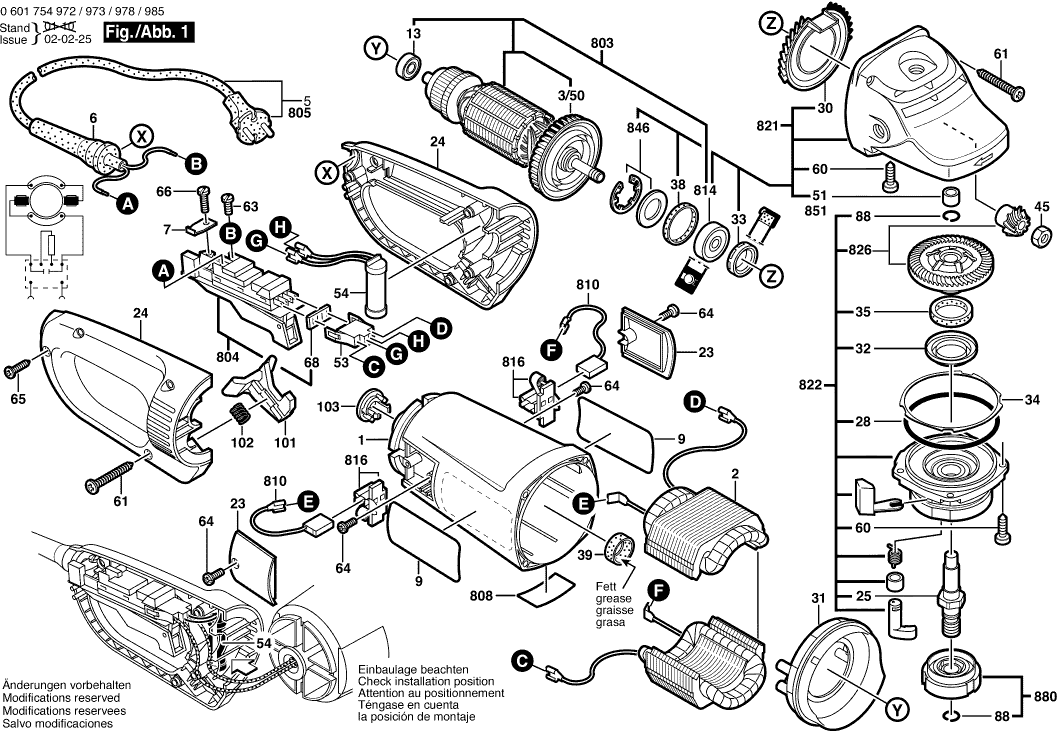

Zeichnungen der Bosch 0601754978 ( GWS23-230JS )
Teileliste der Bosch 0601754978 ( GWS23-230JS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108190 | 13.93 | 16.58 | |
| Polschuh | ||||
| 2 | 160422057K | 60.65 | 72.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3/50 | 1606610142 | |||
| Tülle Ø 10,5-Ø11,0x100 MM | ||||
| 6 | 1600703023 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1601118694 | 2.71 | 3.22 | |
| Rillenkugellager 8x22x7 | ||||
| 13 | 1600905011 | 4.70 | 5.59 | |
| Verschlussdeckel | ||||
| 23 | 1605500206 | 2.80 | 3.33 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 1605132130 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 1603523114 | |||
| O-Ring 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.40 | |
| Luftverteiler | ||||
| 30 | 1600591029 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 31 | 1600591075 | 1.94 | 2.31 | |
| Haltering | ||||
| 32 | 1600290019 | 1.18 | 1.40 | |
| Radial-Wellendichtring 18,7 MM ROT | ||||
| 33 | 1600290013 | 1.94 | 2.31 | |
| Radial-Wellendichtring 16 MM BLAU | ||||
| 33 | 1600290064 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 34 | 1600190021 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 34 | 1600190022 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 34 | 1600190020 | 1.18 | 1.40 | |
| Filzring | ||||
| 35 | 1600205034 | 1.18 | 1.40 | |
| Gummiring 7 MM BREIT | ||||
| 38 | 1600206020 | 1.18 | 1.40 | |
| Gummiring | ||||
| 39 | 1600206030 | 1.18 | 1.40 | |
| Sechskantmutter M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.40 | |
| Gleitlager Ø14 MM | ||||
| 51 | 1600200031 | 2.24 | 2.67 | |
| Steckhülsengehäuse | ||||
| 53 | 1605190068 | 0.83 | 0.99 | |
| Drahtwiderstand | ||||
| 54 | 1604503015 | 9.53 | 11.34 | |
| Gewindefurchschraube TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 0.99 | |
| Flachkopfschraube M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.40 | |
| Kunststoffschneidschraube St3,9x12 | ||||
| 64 | 1603435042 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 0.99 | |
| Dichtblech | ||||
| 68 | 1601006011 | 1.94 | 2.31 | |
| Sprengring | ||||
| 88 | 1604601026 | 0.83 | 0.99 | |
| Rastschieber | ||||
| 101 | 1601990004 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 102 | 1604616022 | 1.18 | 1.40 | |
| Kabelführung | ||||
| 103 | 1602388035 | 1.18 | 1.40 | |
| Teilesatz Ø230 MM | ||||
| 700 | 1607000251 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 700/10 | 1605510223 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 700/20 | 1608135003 | |||
| Flachrundschraube DIN 603-M 8x25 | ||||
| 700/20/30 | 2910281244 | 1.18 | 1.40 | |
| Flügelmutter DIN 315-M8-GT-C | ||||
| 700/20/40 | 2915191007 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 700/20/60 | 1604643003 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 701 | 1608135003 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 702 | 1605510180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 703 | 1607000247 | |||
| Sechskantschraube M14x16x1,5 MM | ||||
| 703/11 | 2603450007 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 704 | 1605510181 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 730 | 1608601007 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 730/20 | 1603345004 | |||
| Unterlegscheibe Din 125-a15-st | ||||
| 730/30 | 2916011022 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 740 | 1601329013 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 750/10 | 2602025075 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 750/20 | 1607950048 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 750/40 | 1603340040 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 751 | 1605510223 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 763 | 1600793007 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 764 | 1607950004 | |||
| Anker | ||||
| 803 | 1604010BC1 | 67.25 | 80.03 | |
| Schalter GRAU | ||||
| 804 | 1607000970 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 805 | 1607000228 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | 11.88 | 14.14 | |
| Rillenkugellager 10x35x11 | ||||
| 814 | 1600905023 | 9.53 | 11.34 | |
| Bürstenhalter | ||||
| 816 | 1604336048 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 821 | 1607000969 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 822 | 1607000966 | |||
| Ersatzteilgruppe | ||||
| 826 | 1600A005BH | 40.61 | 48.33 | |
| Haltescheibe | ||||
| 846 | 1607000C3E | 9.53 | 11.34 | |
| Nadellager Ø14 MM | ||||
| 851 | 2600910001 | 3.31 | 3.94 | |
| Schnellspannflansch | ||||
| 880 | 1607000317 | 0.83 | 0.99 | |
