Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601H64505 ( GWS24-230JVX )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601H64505 ( GWS24-230JVX )

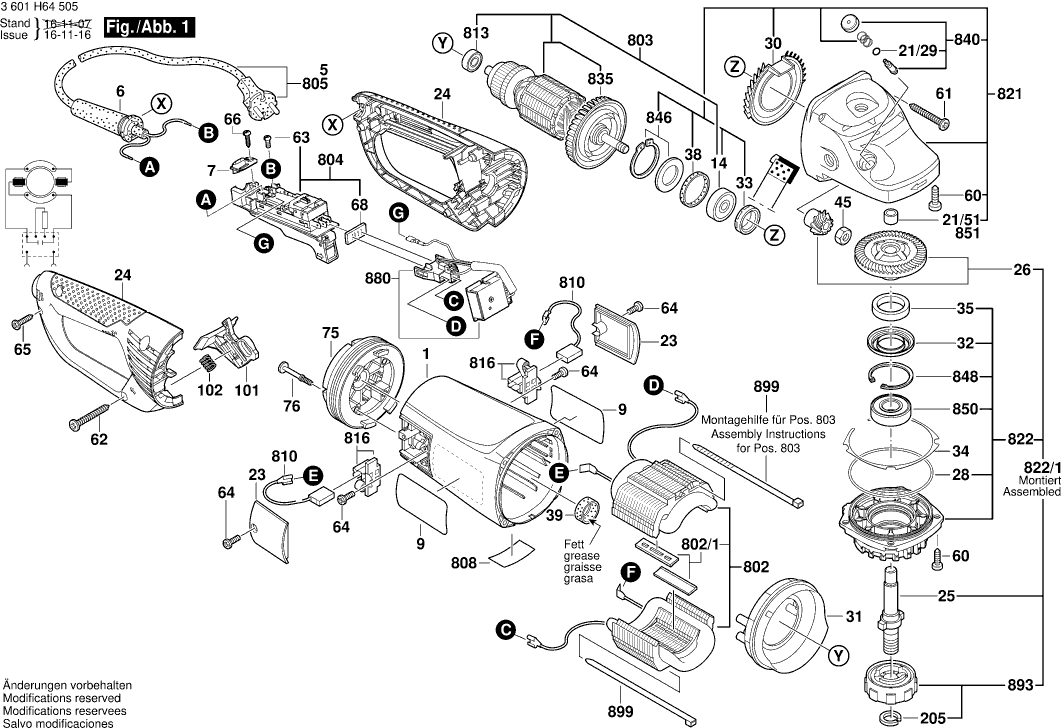

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3601H64505 ( GWS24-230JVX )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Nicht mehr lieferbar, kein Ersatz
1 1605108286

Tülle Ø10,5-Ø11,0x100 MM
6 1600703036 1.70 2.02

Befestigungsschelle
7 1601302018 1.18 1.40

Firmenschild
9 1601118T52 5.83 6.94

Rillenkugellager
14 1600905028 9.53 11.34

O-Ring 8,0x1,0 MM
21/29 1600210045 1.18 1.40

Gleitlager Ø14 MM
21/51 1600200031 2.24 2.67

Verschlussdeckel
23 1605500236 2.71 3.22

Handgriff BLAU
24 1605132151 11.88 14.14

Schleifspindel
25 160312305Z 40.61 48.33

Kegelradsatz
26 1600A012VU 29.75 35.40

Kegelradsatz
26 1607000CV1 26.84 31.94

O-Ring 79,0x1,78 MM
28 1600210033 1.18 1.40

Luftverteiler
30 1600591029 1.94 2.31

Luftleitring
31 1600591075 1.94 2.31

Haltering
32 1600290019 1.18 1.40

Radial-Wellendichtring 16 MM BLAU
33 1600290064 1.70 2.02

Ausgleichscheibe 0,3 MM DICK
34 1600190021 1.94 2.31

Ausgleichscheibe 0,1 MM DICK
34 1600190022 1.18 1.40

Ausgleichscheibe 0,15 MM DICK
34 1600190020 1.18 1.40

Ausgleichscheibe 0,2 MM DICK
34 1600190037 0.83 0.99

Ausgleichscheibe 0,25 MM DICK
34 1600190038 0.83 0.99

Ausgleichscheibe 0,35 MM DICK
34 1600190039 0.83 0.99

Ausgleichscheibe 0,4 MM DICK
34 1600190040 0.83 0.99

Filzring
35 1600205034 1.18 1.40

Gummiring 7 MM BREIT
38 1600206020 1.18 1.40

Gummiring
39 1600206030 1.18 1.40

Sechskantmutter M10, SW14
45 1603300019 1.18 1.40

Gewindefurchschraube TT M5x18 MM
60 1603435023 1.18 1.40

Blechschraube DIN 7981-4,8x38-C-Z-ST
61 2912401038 0.83 0.99

Linsenschraube
62 1603415006 1.70 2.02

Flachkopfschraube M4x10 MM
63 1603410014 1.18 1.40

Kunststoffschneidschraube St3,9x12
64 1603435042 1.18 1.40

Blechschraube DIN 7981-3,9x19-C-Z-ST
65 2912401020 0.83 0.99

Blechschraube DIN 7971-ST3,9x16-F
66 2910211019 0.83 0.99

Dichtblech
68 1601006011 1.94 2.31

Dämpfungseinheit
75 1600290057 15.71 18.69

Bundschraube TORX-PLUS-20-IP
76 1603414016 1.18 1.40

Rastschieber
101 1601990014 2.24 2.67

Druckfeder
102 1604616022 1.18 1.40

Sicherungsring
205 1600209015 0.83 0.99

Schutzhaube Ø230 MM
651 1600A01R96 33.45 39.81

Zusatzhandgriff M14 SCHWARZ
660 1602025051 23.75 28.26

Polschuh
802 160422057L 101.94 121.31

Bremsbacke
802/1 1607000363 36.85 43.85

Anker
803 1604010BC2 91.56 108.96

Ein/Aus-Schalter GRAU
804 1607000C14 23.75 28.26

Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F
805 1607000228 20.42 24.30

Typschild
808 160111A4EL 1.94 2.31

Kohlebürstensatz 10 x 1 607 014 171
810 1607000480 101.94 121.31

Kohlebürstensatz
810 1607014171 11.88 14.14

Rillenkugellager 8x22x7
813 1600905011 4.70 5.59

Bürstenhalter
816 1604336048 5.33 6.34

Getriebegehäuse
821 1607000C3C 73.72 87.73

Lagerflansch Ø230 MM
822 1607000C24 20.42 24.30

Lagerflansch
822/1 1607000C3D 113.29 134.82

Lüfter
835 1600A00J93 2.24 2.67

Druckknopf
840 1607000354 5.33 6.34

Haltescheibe
846 1607000C3E 9.53 11.34

Sicherungsring
848 1600119010 1.18 1.40

Rillenkugellager 17x40x12
850 1600905026 6.54 7.78

Nadellager Ø14 MM
851 2600910001 3.31 3.94

Elektronikmodul
880 1607233319 36.85 43.85

Zusatzhandgriff M10
891 16020250A1 11.88 14.14

Zweilochmutterndreher
892 1607950061 3.31 3.94

Aufnahmeflansch
893 1607000368 26.84 31.94

Rundmutter M14
894 1603345043 6.54 7.78

Schnellspannmutter
896 1600A016PP 36.85 43.85

Abzieher
898 1609244A78 130.32 155.08

Kabelbinder 250x13,8x2
899 1609203H18 3.31 3.94
