Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601H93F01 ( GWS24-230LVI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

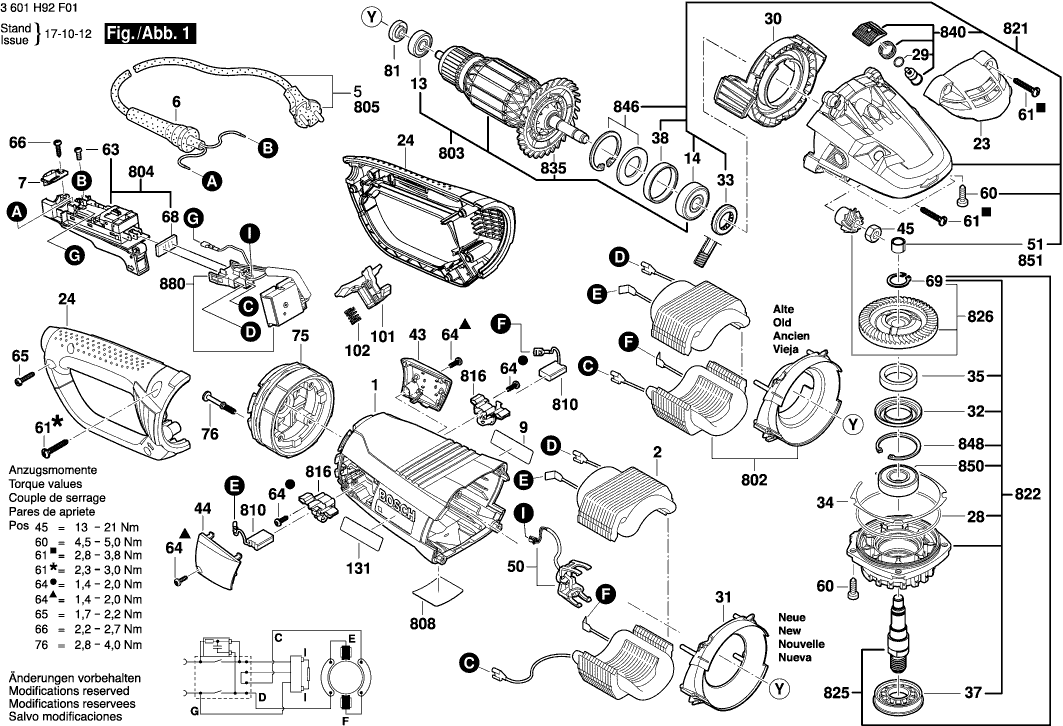

Zeichnungen der Bosch 3601H93F01 ( GWS24-230LVI )
Teileliste der Bosch 3601H93F01 ( GWS24-230LVI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108264 | 15.71 | 18.69 | |
| Polschuh | ||||
| 2 | 160422057G | 36.85 | 43.85 | |
| Tülle Ø10,5-Ø11,0x100 MM | ||||
| 6 | 1600703036 | 1.70 | 2.02 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Firmenschild GBH 2000 | ||||
| 9 | 160111C2U4 | 1.94 | 2.31 | |
| Rillenkugellager 9x26x8 | ||||
| 13 | 1600905034 | 4.10 | 4.88 | |
| Rillenkugellager 12x37x12 | ||||
| 14 | 1600905035 | 7.58 | 9.02 | |
| Abdeckkappe SCHWARZ | ||||
| 23 | 1605500266 | 1.70 | 2.02 | |
| Griff | ||||
| 24 | 160513219J | 10.73 | 12.77 | |
| O-Ring 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.40 | |
| O-Ring 8,0x1,0 MM | ||||
| 29 | 1600210045 | 1.18 | 1.40 | |
| Luftverteiler | ||||
| 30 | 1600591041 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 31 | 160059105U | 2.24 | 2.67 | |
| Haltering | ||||
| 32 | 1600290019 | 1.18 | 1.40 | |
| Radial-Wellendichtring 16 MM BLAU | ||||
| 33 | 1600290064 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 34 | 1600190021 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 34 | 1600190022 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 34 | 1600190020 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 34 | 1600190037 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,25 MM DICK | ||||
| 34 | 1600190038 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,35 MM DICK | ||||
| 34 | 1600190039 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,4 MM DICK | ||||
| 34 | 1600190040 | 0.83 | 0.99 | |
| Filzring | ||||
| 35 | 1600205034 | 1.18 | 1.40 | |
| Dichtring SCHWARZ | ||||
| 37 | 1600290036 | 1.70 | 2.02 | |
| Gummiring | ||||
| 38 | 1600206037 | 0.83 | 0.99 | |
| Verschlussdeckel SCHWARZ | ||||
| 43 | 1605500264 | 0.83 | 0.99 | |
| Verschlussdeckel SCHWARZ | ||||
| 44 | 1605500265 | 0.83 | 0.99 | |
| Sechskantmutter M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.40 | |
| Drehzahlsensor | ||||
| 50 | 1607001007 | 6.54 | 7.78 | |
| Gleitlager Ø14 MM | ||||
| 51 | 1600200031 | 2.24 | 2.67 | |
| Gewindefurchschraube TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.40 | |
| Torx-Linsenschraube | ||||
| 61 | 1603490005 | 1.18 | 1.40 | |
| Flachkopfschraube M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x12 | ||||
| 64 | 2603490021 | 0.83 | 0.99 | |
| Torx-Linsenschraube 4x20 | ||||
| 65 | 2603490023 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 0.99 | |
| Dichtblech | ||||
| 68 | 1601006011 | 1.94 | 2.31 | |
| Sicherungsring | ||||
| 69 | 2916650905 | 0.83 | 0.99 | |
| Dämpfungseinheit | ||||
| 75 | 1600290060 | 12.41 | 14.77 | |
| Bundschraube | ||||
| 76 | 1603414025 | 0.83 | 0.99 | |
| Magnet | ||||
| 81 | 1600190048 | 2.24 | 2.67 | |
| Rastschieber | ||||
| 101 | 1601990012 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 102 | 1604616022 | 1.18 | 1.40 | |
| Firmenschild GBH 2000 | ||||
| 131 | 160111C2UE | 1.94 | 2.31 | |
| Schutzhaube Ø230 MM | ||||
| 651 | 1600A01R96 | 33.45 | 39.81 | |
| Zusatzhandgriff M14 SCHWARZ | ||||
| 660 | 1602025051 | 23.75 | 28.26 | |
| Baugruppe | ||||
| 802 | 1607000C4L | 49.56 | 58.98 | |
| Anker 230V | ||||
| 803 | 1604011298 | 81.47 | 96.95 | |
| Ein/Aus-Schalter GRAU | ||||
| 804 | 1607000C14 | 23.75 | 28.26 | |
| Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 805 | 1607000228 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 1601106940 | 1.94 | 2.31 | |
| Kohlebürstensatz 10 x 1 607 014 171 | ||||
| 810 | 1607000480 | 101.94 | 121.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | 11.88 | 14.14 | |
| Bürstenhalter | ||||
| 816 | 1604336053 | 4.70 | 5.59 | |
| Getriebegehäuse | ||||
| 821 | 1607000C17 | 44.82 | 53.34 | |
| Lagerflansch | ||||
| 822 | 1607000CP2 | 29.75 | 35.40 | |
| Schleifspindel | ||||
| 825 | 1607000CU5 | 10.73 | 12.77 | |
| Kegelradsatz | ||||
| 826 | 1600A024YW | 36.85 | 43.85 | |
| Lüfter | ||||
| 835 | 1606610150 | 1.94 | 2.31 | |
| Druckknopf | ||||
| 840 | 1607000431 | 2.71 | 3.22 | |
| Haltescheibe | ||||
| 846 | 1607000432 | 4.10 | 4.88 | |
| Sicherungsring | ||||
| 848 | 1600119010 | 1.18 | 1.40 | |
| Rillenkugellager 17x40x12 | ||||
| 850 | 1600905026 | 6.54 | 7.78 | |
| Nadellager Ø14 MM | ||||
| 851 | 2600910001 | 3.31 | 3.94 | |
| Elektronikmodul | ||||
| 880 | 1607233552 | 36.85 | 43.85 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.02 | |
| Zusatzhandgriff M10 | ||||
| 891 | 16020250A1 | 11.88 | 14.14 | |
| Zweilochmutterndreher | ||||
| 892 | F000632033 | 1.94 | 2.31 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 893 | 2605703014 | 4.10 | 4.88 | |
| Rundmutter M14 | ||||
| 894 | 1603345043 | 6.54 | 7.78 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
