Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601HC6100 ( GWS27-180PR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

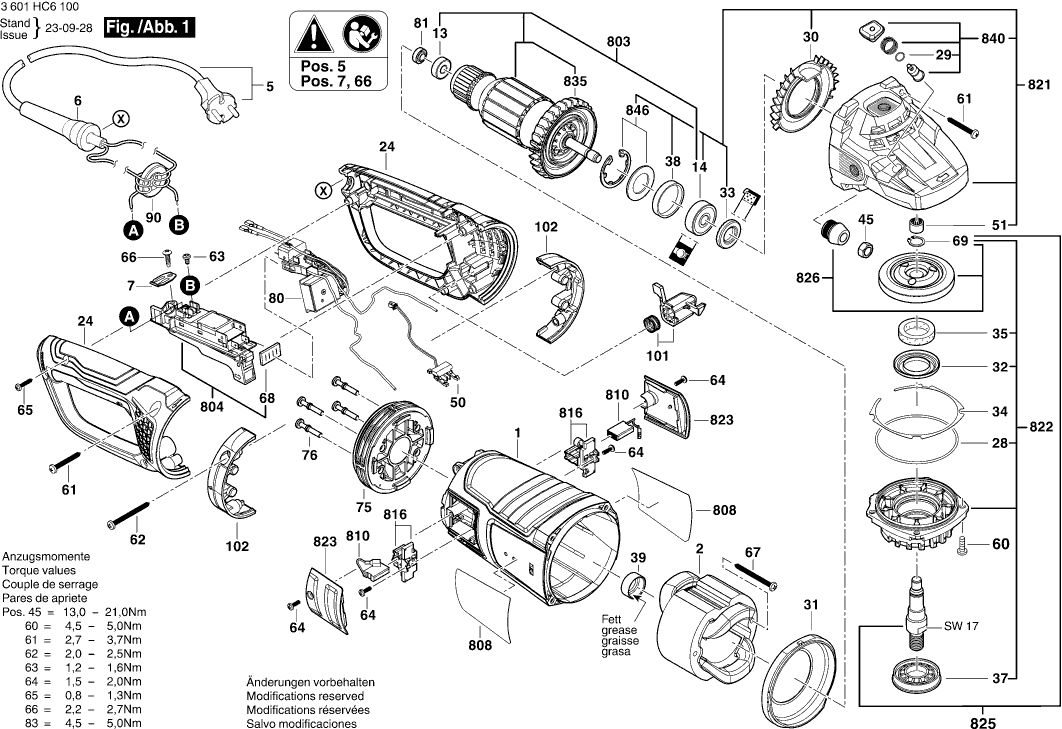

Zeichnungen der Bosch 3601HC6100 ( GWS27-180PR )
Teileliste der Bosch 3601HC6100 ( GWS27-180PR )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1619P15457 | 11.88 | 14.14 | |
| Polschuh | ||||
| 2 | 1619P17831 | 0.83 | 0.99 | |
| Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 5 | 1604460126 | 13.93 | 16.58 | |
| Durchführungstülle | ||||
| 6 | 1619P14369 | 1.18 | 1.40 | |
| Befestigungsschelle | ||||
| 7 | 1601302018 | 1.18 | 1.40 | |
| Rillenkugellager 8x22x7 | ||||
| 13 | 1600905011 | 4.70 | 5.59 | |
| Rillenkugellager | ||||
| 14 | 1600905028 | 9.53 | 11.34 | |
| Handgriff | ||||
| 24 | 1619P17065 | 0.83 | 0.99 | |
| O-Ring 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.40 | |
| O-Ring 8,0x1,0 MM | ||||
| 29 | 1600210045 | 1.18 | 1.40 | |
| Luftverteiler | ||||
| 30 | 1619P15274 | 2.24 | 2.67 | |
| Luftleitring | ||||
| 31 | 1619P17066 | 0.83 | 0.99 | |
| Haltering | ||||
| 32 | 1600290019 | 1.18 | 1.40 | |
| Radial-Wellendichtring 18,7 MM ROT | ||||
| 33 | 1600290013 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 34 | 1600190021 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 34 | 1600190022 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 34 | 1600190020 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 34 | 1600190037 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,25 MM DICK | ||||
| 34 | 1600190038 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,35 MM DICK | ||||
| 34 | 1600190039 | 0.83 | 0.99 | |
| Ausgleichscheibe 0,4 MM DICK | ||||
| 34 | 1600190040 | 0.83 | 0.99 | |
| Filzring | ||||
| 35 | 1600205034 | 1.18 | 1.40 | |
| Dichtring SCHWARZ | ||||
| 37 | 1600290036 | 1.70 | 2.02 | |
| Gummiring 7 MM BREIT | ||||
| 38 | 1600206020 | 1.18 | 1.40 | |
| Gummiring | ||||
| 39 | 1600206030 | 1.18 | 1.40 | |
| Sechskantmutter M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 50 | 1619P17064 | |||
| Nadellager Ø14 MM | ||||
| 51 | 2600910001 | 3.31 | 3.94 | |
| Gewindefurchschraube TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 0.99 | |
| Blechschraube 4,8x55 | ||||
| 62 | 1603435060 | 1.18 | 1.40 | |
| Flachkopfschraube M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.40 | |
| Kunststoffschneidschraube St3,9x12 | ||||
| 64 | 1603435042 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 0.99 | |
| Blechschraube C4,8x63 MM | ||||
| 67 | 1603435024 | 1.18 | 1.40 | |
| Dichtblech | ||||
| 68 | 1601006011 | 1.94 | 2.31 | |
| Sicherungsring | ||||
| 69 | 2916650905 | 0.83 | 0.99 | |
| Dämpfungseinheit | ||||
| 75 | 1619P17360 | 0.83 | 0.99 | |
| Bundschraube | ||||
| 76 | 1619P17837 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 80 | 16072335R9 | |||
| Magnet | ||||
| 81 | 1616B10375 | 0.83 | 0.99 | |
| Ferrit | ||||
| 90 | 1619P14161 | 0.83 | 0.99 | |
| Taste | ||||
| 101 | 1619P17357 | 0.83 | 0.99 | |
| Kappe | ||||
| 102 | 1619P17355 | 0.83 | 0.99 | |
| Schutzhaube | ||||
| 651 | 1600A01R95 | 33.45 | 39.81 | |
| Anker | ||||
| 803 | 1619P18630 | 0.83 | 0.99 | |
| Schalter | ||||
| 804 | 1619P18631 | 0.83 | 0.99 | |
| Etikett | ||||
| 808 | 1619P18641 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | 11.88 | 14.14 | |
| Bürstenhalter | ||||
| 816 | 1604336048 | 5.33 | 6.34 | |
| Getriebegehäuse | ||||
| 821 | 1619P15750 | 29.75 | 35.40 | |
| Lagerflansch Ø180 MM | ||||
| 822 | 1619P17220 | 29.75 | 35.40 | |
| Verschlussdeckel | ||||
| 823 | 1619P15945 | 2.24 | 2.67 | |
| Schleifspindel | ||||
| 825 | 1619P15297 | 5.83 | 6.94 | |
| Kegelradsatz | ||||
| 826 | 1619P15405 | 20.42 | 24.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 835 | 1606610142 | |||
| Knopf AGC 18 | ||||
| 840 | 1619P15752 | 2.71 | 3.22 | |
| Haltescheibe | ||||
| 846 | 1607000342 | 2.71 | 3.22 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.02 | |
| Zusatzhandgriff | ||||
| 891 | 1619P09013 | 7.58 | 9.02 | |
| Zusatzhandgriff | ||||
| 891/1 | 160202509Z | 12.41 | 14.77 | |
| Zweilochmutterndreher | ||||
| 892 | F000632033 | 1.94 | 2.31 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 893 | 2605703014 | 4.10 | 4.88 | |
| Rundmutter M14 | ||||
| 894 | 1603345043 | 6.54 | 7.78 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
| Fetttube 225 ML | ||||
| 897 | 1605430003 | 29.75 | 35.40 | |
| Fetttube 225 ML | ||||
| 898 | 1615430020 | 15.71 | 18.69 | |
