Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 06013757A8 ( GWS6-115E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

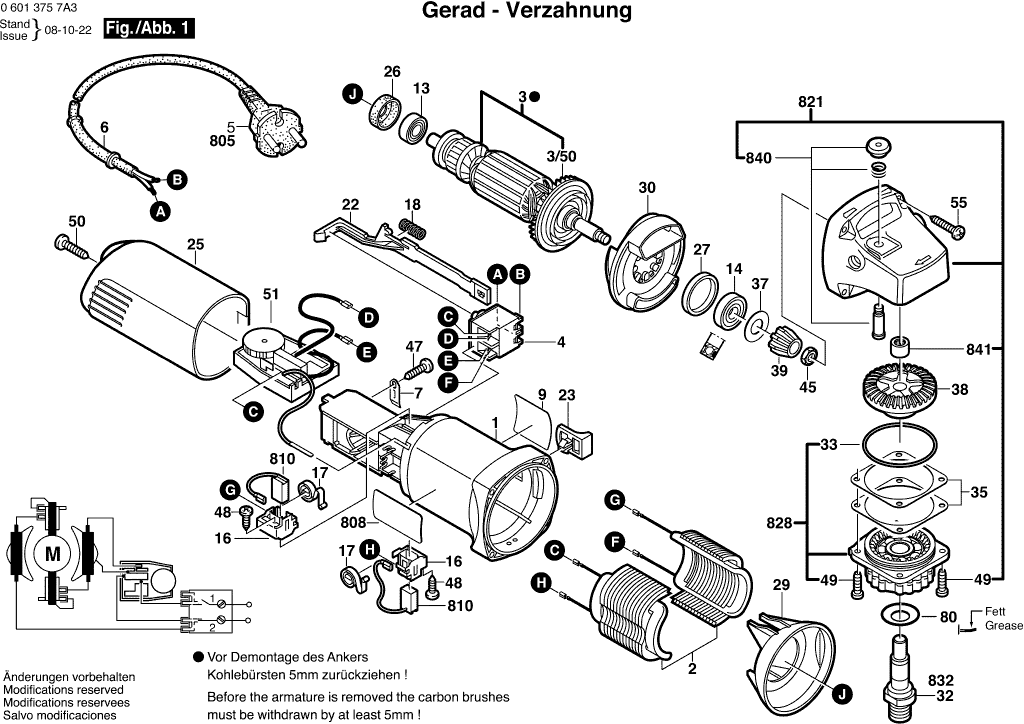

Zeichnungen der Bosch 06013757A8 ( GWS6-115E )
Teileliste der Bosch 06013757A8 ( GWS6-115E )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1619P09772 | 10.73 | 12.77 | |
| Polschuh 220-240V | ||||
| 2 | 1604220328 | 15.71 | 18.69 | |
| Anker 220-240V | ||||
| 3 | 1604010626 | 26.84 | 31.94 | |
| Lüfter | ||||
| 3/50 | 1606610141 | 3.31 | 3.94 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200179 | 6.54 | 7.78 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild GBH 2000 | ||||
| 9 | 2609130621 | 3.31 | 3.94 | |
| Rillenkugellager | ||||
| 13 | 1619P11239 | 2.71 | 3.22 | |
| Kugellager 7x19x6 MM | ||||
| 13 | 1619P00456 | 2.24 | 2.67 | |
| Kugellager | ||||
| 14 | 1619P00455 | 2.71 | 3.22 | |
| Rillenkugellager | ||||
| 14 | 1619P11240 | 2.24 | 2.67 | |
| Bürstenhalter | ||||
| 16 | 1619P01811 | 2.24 | 2.67 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 18 | 1604611031 | 2.24 | 2.67 | |
| Verstellschieber | ||||
| 22 | 1602319009 | 1.94 | 2.31 | |
| Schalterknopf SCHWARZ | ||||
| 23 | 1619P02762 | 1.94 | 2.31 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1605500196 | 7.58 | 9.02 | |
| Zwischenring | ||||
| 26 | 1600502023 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591023 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 30 | 1600591024 | 2.71 | 3.22 | |
| O-Ring 42,0x1,1 MM | ||||
| 33 | 1600210041 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136016 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136017 | 1.94 | 2.31 | |
| Abdeckscheibe | ||||
| 37 | 1600100033 | 1.94 | 2.31 | |
| Umsetzgetriebe | ||||
| 38 | 2609110150 | 5.33 | 6.34 | |
| Ritzel | ||||
| 39 | 2609110149 | 3.31 | 3.94 | |
| Sechskantmutter | ||||
| 45 | 2915011007 | 0.83 | 0.99 | |
| Spezialschraube | ||||
| 47 | 2609110052 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 50 | 2910611020 | 1.18 | 1.40 | |
| Drehzahlregler 220-240V | ||||
| 51 | 1607233124 | 60.65 | 72.17 | |
| Blechschraube DIN 7981-ST3,9x25-C-H | ||||
| 55 | 2910611022 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 80 | 1619P09390 | 1.70 | 2.02 | |
| Sechskantschraubendreher 4x95 | ||||
| 131 | 1619P01598 | 1.94 | 2.31 | |
| Schlüsselhalter | ||||
| 132 | 3602311050 | 1.70 | 2.02 | |
| Schutzhaube | ||||
| 650/10 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 650/20 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 650/30 | 1619P08927 | 3.31 | 3.94 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | 4.10 | 4.88 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.02 | |
| Schutzhaube Ø115 MM SILBER | ||||
| 651 | 1600A00XU6 | 8.45 | 10.06 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 1619P06799 | 1.94 | 2.31 | |
| Kohlebürstensatz 10 x 1 607 014 145 | ||||
| 810 | 1607000483 | 60.65 | 72.17 | |
| Kohlebürstensatz | ||||
| 810 | 1607014145 | 7.58 | 9.02 | |
| Getriebegehäuse | ||||
| 821 | 1605806466 | 12.41 | 14.77 | |
| Lagerflansch SCHWARZ | ||||
| 828 | 1619P02708 | 7.58 | 9.02 | |
| Schleifspindel | ||||
| 832 | 1607000D6A | 5.83 | 6.94 | |
| Druckknopf SCHWARZ | ||||
| 840 | 1607000298 | 3.31 | 3.94 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 841 | 1600910018 | 4.10 | 4.88 | |
| Linsenschraube DIN7985-M3,5x5-4.8-H | ||||
| 857 | 2910641081 | 0.83 | 0.99 | |
