Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 06013750VJ ( GWS600 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

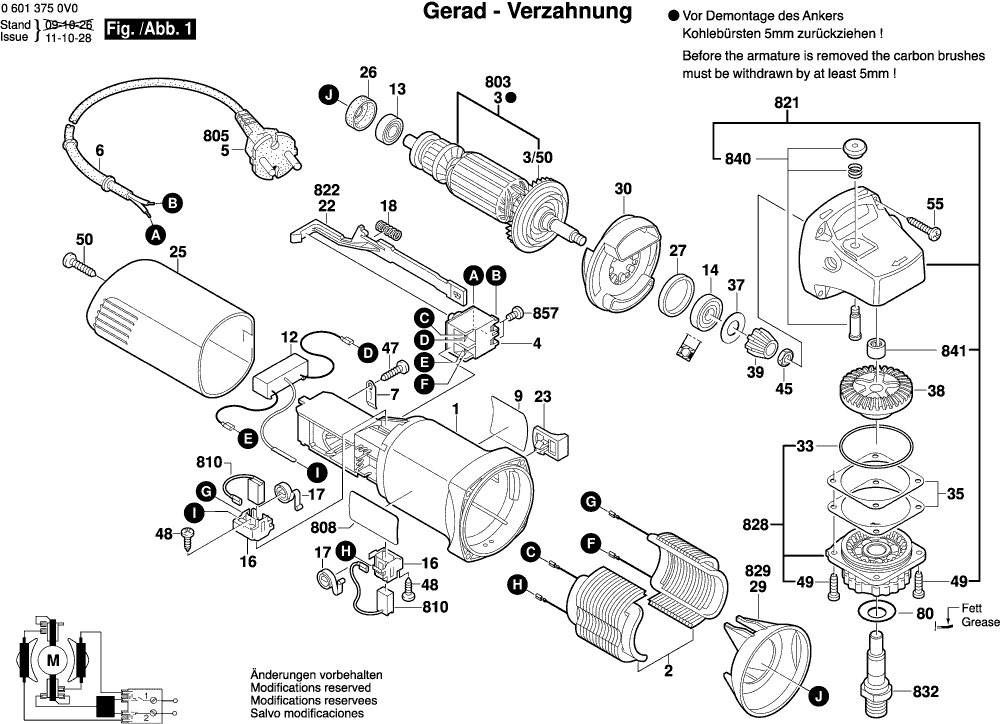

Zeichnungen der Bosch 06013750VJ ( GWS600 )
Teileliste der Bosch 06013750VJ ( GWS600 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1619P09772 | 10.73 | 12.77 | |
| Polschuh | ||||
| 2 | 1604220457 | 23.75 | 28.26 | |
| Anker 220-240V | ||||
| 3 | 1604010626 | 26.84 | 31.94 | |
| Lüfter | ||||
| 3/50 | 1618B00700 | 1.94 | 2.31 | |
| Schalter | ||||
| 4 | 1607200146 | 7.58 | 9.02 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild GWS 600 | ||||
| 9 | 160111C01H | 2.71 | 3.22 | |
| Entstörfilter | ||||
| 12 | 1619P07647 | 5.33 | 6.34 | |
| Rillenkugellager 7x19x6 | ||||
| 13 | 2600905103 | 4.70 | 5.59 | |
| Rillenkugellager | ||||
| 14 | 1619P11240 | 2.24 | 2.67 | |
| Bürstenhalter | ||||
| 16 | 1619P01811 | 2.24 | 2.67 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 18 | 1604611031 | 2.24 | 2.67 | |
| Verstellschieber | ||||
| 22 | 1602319009 | 1.94 | 2.31 | |
| Schalterknopf SCHWARZ | ||||
| 23 | 1619P02762 | 1.94 | 2.31 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1605500194 | 4.10 | 4.88 | |
| Zwischenring | ||||
| 26 | 1600502024 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591023 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 30 | 1618B00704 | 1.94 | 2.31 | |
| O-Ring 42,0x1,1 MM | ||||
| 33 | 1600210041 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136016 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136017 | 1.94 | 2.31 | |
| Abdeckscheibe | ||||
| 37 | 1600100033 | 1.94 | 2.31 | |
| Umsetzgetriebe | ||||
| 38 | 2609110150 | 5.33 | 6.34 | |
| Ritzel | ||||
| 39 | 2609110149 | 3.31 | 3.94 | |
| Sechskantmutter | ||||
| 45 | 2915011007 | 0.83 | 0.99 | |
| Spezialschraube | ||||
| 47 | 2609110052 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 50 | 2910611020 | 1.18 | 1.40 | |
| Torx-Linsenschraube | ||||
| 55 | 1603435078 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 80 | 1619P09390 | 1.70 | 2.02 | |
| Schutzhaube | ||||
| 650/10 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 650/20 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 650/30 | 1619P08927 | 3.31 | 3.94 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | 4.10 | 4.88 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.02 | |
| Schutzhaube Ø115 MM SCHWARZ | ||||
| 651 | 1619P02839 | 8.45 | 10.06 | |
| Anker 220-240V | ||||
| 803 | 1604010626 | 26.84 | 31.94 | |
| Netzanschlussleitung EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.14 | |
| Typschild | ||||
| 808 | 160111A3PH | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014144 | 7.58 | 9.02 | |
| Getriebegehäuse GRUEN | ||||
| 821 | 1619P01814 | 15.71 | 18.69 | |
| Verstellschieber | ||||
| 822 | 1602319009 | 1.94 | 2.31 | |
| Lagerflansch SCHWARZ | ||||
| 828 | 1619P02708 | 7.58 | 9.02 | |
| Luftleitring | ||||
| 829 | 1600591023 | 1.94 | 2.31 | |
| Schleifspindel | ||||
| 832 | 1607000D6A | 5.83 | 6.94 | |
| Sechskantschraubendreher 4x95 | ||||
| 833 | 1619P01598 | 1.94 | 2.31 | |
| Schlüsselhalter | ||||
| 834 | 3602311050 | 1.70 | 2.02 | |
| Druckknopf SCHWARZ | ||||
| 840 | 1607000298 | 3.31 | 3.94 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 841 | 1600910018 | 4.10 | 4.88 | |
| Linsenschraube DIN7985-M3,5x5-4.8-H | ||||
| 857 | 2910641081 | 0.83 | 0.99 | |
| Fetttube 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.40 | |
| Fetttube 225 ML | ||||
| 895 | 1615430020 | 15.71 | 18.69 | |
| Fetttube 225 ML | ||||
| 896 | 1605430003 | 29.75 | 35.40 | |
| Fetttube 225 ML | ||||
| 896 | 1615430020 | 15.71 | 18.69 | |
