Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 06013775AB ( GWS850C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

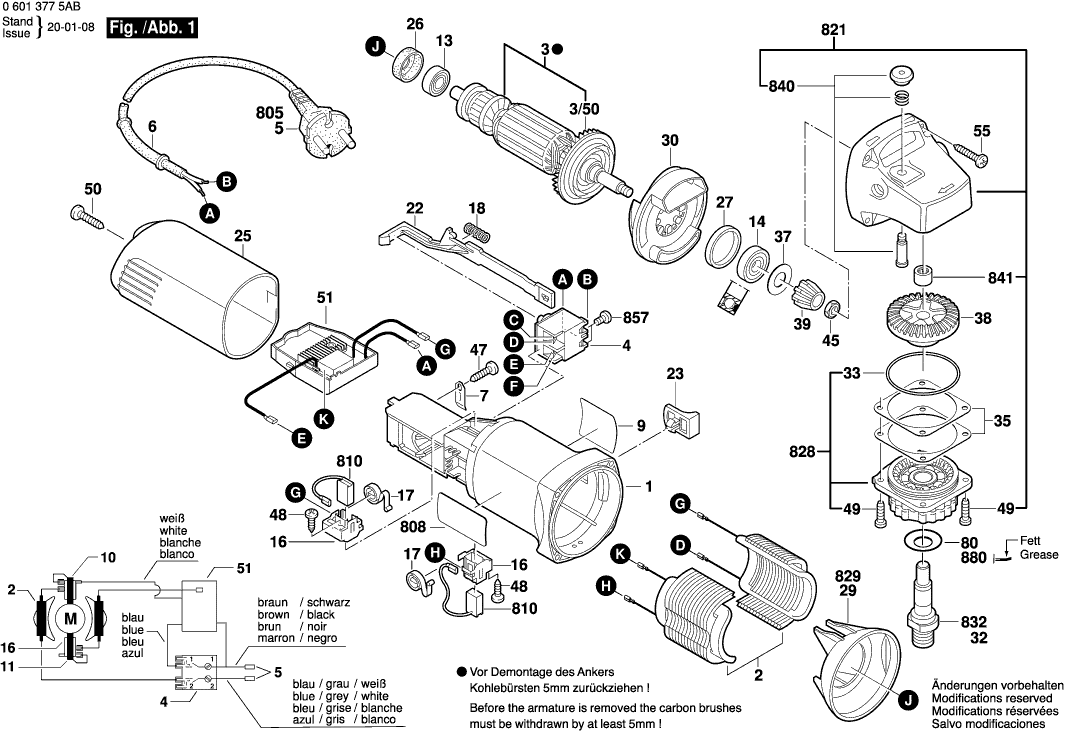

Zeichnungen der Bosch 06013775AB ( GWS850C )
Teileliste der Bosch 06013775AB ( GWS850C )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1619P09772 | 10.73 | 12.77 | |
| Polschuh 230V | ||||
| 2 | 1604220506 | 18.71 | 22.26 | |
| Anker Mit Lüfter 220-240V | ||||
| 3 | 1604010667 | 26.84 | 31.94 | |
| Lüfter | ||||
| 3/50 | 1606610141 | 3.31 | 3.94 | |
| Schalter | ||||
| 4 | 160720031V | 7.58 | 9.02 | |
| Netzanschlussleitung EU 2,65m 2 x 0,75mm H05 W-F | ||||
| 5 | 1604460312 | 7.58 | 9.02 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild GWS 850 C | ||||
| 9 | 1611110F56 | 2.71 | 3.22 | |
| Rillenkugellager | ||||
| 13 | 1619P08829 | 5.33 | 6.34 | |
| Rillenkugellager | ||||
| 13 | 1619P11239 | 2.71 | 3.22 | |
| Rillenkugellager | ||||
| 14 | 1619P11240 | 2.24 | 2.67 | |
| Bürstenhalter | ||||
| 16 | 1619P01811 | 2.24 | 2.67 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 18 | 1604611031 | 2.24 | 2.67 | |
| Verstellschieber | ||||
| 22 | 1602319009 | 1.94 | 2.31 | |
| Schalterknopf SCHWARZ | ||||
| 23 | 1619P02762 | 1.94 | 2.31 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1605500194 | 4.10 | 4.88 | |
| Zwischenring | ||||
| 26 | 1600502023 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 30 | 1600591024 | 2.71 | 3.22 | |
| O-Ring 42,0x1,1 MM | ||||
| 33 | 1600210041 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136016 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136017 | 1.94 | 2.31 | |
| Abdeckscheibe | ||||
| 37 | 1600100033 | 1.94 | 2.31 | |
| Umsetzgetriebe | ||||
| 38 | 2609110150 | 5.33 | 6.34 | |
| Ritzel | ||||
| 39 | 2609110149 | 3.31 | 3.94 | |
| Sechskantmutter | ||||
| 45 | 2915011007 | 0.83 | 0.99 | |
| Spezialschraube | ||||
| 47 | 2609110052 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 50 | 2910611020 | 1.18 | 1.40 | |
| Drehzahlregler 230V | ||||
| 51 | 16072335C0 | 36.85 | 43.85 | |
| Blechschraube DIN 7981-ST3,9x25-C-H | ||||
| 55 | 2910611022 | 0.83 | 0.99 | |
| Schutzhaube | ||||
| 650/10 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 650/20 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 650/30 | 1619P08927 | 3.31 | 3.94 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | 4.10 | 4.88 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.02 | |
| Schutzhaube Ø115 MM SCHWARZ | ||||
| 651 | 1619P02839 | 8.45 | 10.06 | |
| Typschild | ||||
| 808 | 1619P31702 | 1.94 | 2.31 | |
| Kohlebürstensatz 10 x 1 607 014 145 | ||||
| 810 | 1607000483 | 60.65 | 72.17 | |
| Kohlebürstensatz | ||||
| 810 | 1619P11715 | 4.70 | 5.59 | |
| Getriebegehäuse | ||||
| 821 | 1605806466 | 12.41 | 14.77 | |
| Lagerflansch SCHWARZ | ||||
| 828 | 1619P02708 | 7.58 | 9.02 | |
| Luftleitring | ||||
| 829 | 1600591023 | 1.94 | 2.31 | |
| Schleifspindel | ||||
| 832 | 1607000D6A | 5.83 | 6.94 | |
| Druckknopf SCHWARZ | ||||
| 840 | 1607000298 | 3.31 | 3.94 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 841 | 1600910018 | 4.10 | 4.88 | |
| Linsenschraube DIN7985-M3,5x5-4.8-H | ||||
| 857 | 2910641081 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 880 | 1619P09390 | 1.70 | 2.02 | |
